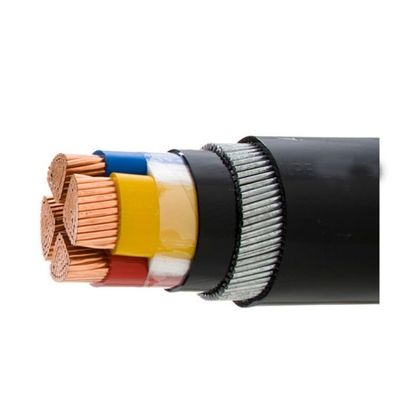

IEC 60502 600/1000V PVC / XLPE İzoleli Güç Kablosu
XLPE Kablo Nedir?
XLPE kablo, çapraz bağlı polietilen kablo anlamına gelir.Polietilen plastikten üretilmiş hidronik borudur.XLPE, bir 3D moleküler bağ yapısına ve şekil hafızası özelliklerine sahiptir.
için voltaj derecesi XLPE Güç kablosu | No. x İletken Nominal Kesiti No. x mm2 | |||||||
1 çekirdek | 2 çekirdek | 3 çekirdek | 3+1 çekirdek | 4 çekirdekli | 3+2 çekirdek | 4+1 çekirdek | 5 çekirdek | |
0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2,5 mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5 mm2 | 4x4 mm2 + 1x2,5 mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16 mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25 mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Çapraz bağlı polietilen/XLPE nedir?
XLPE olarak da bilinen çapraz bağlı polietilen, ısı ve yüksek basınçla üretilen bir yalıtım şeklidir.XLPE yalıtımı üretmenin bir yöntemi, bileşiği ışınlamaktır.Başka bir yöntem, bir peroksit kimyasal çapraz bağlama bileşiği kullanmaktır.XLPE'nin en önemli özelliği sergilediği elektriksel özelliklerdir.XLPE izolasyonlu kablolar yüksek akım ve gerilimleri taşıyabilmektedir.XLPE için yaygın bir uygulama, orta ila yüksek gerilim uygulamalarıdır.XLPE'nin fiziksel ve elektriksel özellikleri, onu endüstriyel ortamlarda kullanım için ideal kılar.
Uygulama
Alçak gerilim tesisat sistemlerinde elektrik beslemesi için kullanılan bu kablolar, iç ve dış mekanlarda, kablo kanallarında, toprak altında, güç ve şalt istasyonlarında, yerel enerji dağıtımlarında, endüstriyel tesislerde, mekanik risklerin olmadığı yerlerde kuruluma uygundur. hasar.
