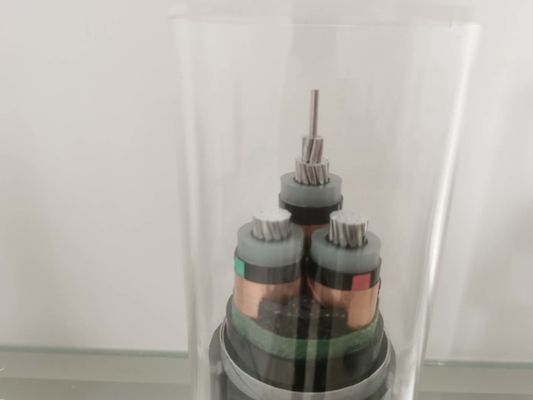

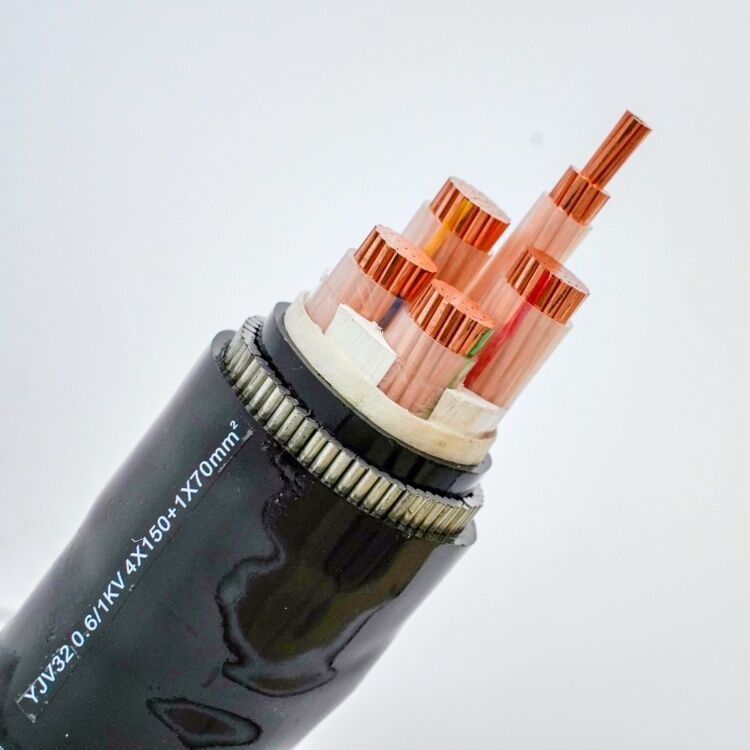

Yeraltı Uygulaması İçin 0.6 / 1KV Dört Çekirdekli CU / XLPE / PVC 0.6 / 1kV IEC60502-1
Uygulama:
Güç kabloları: elektrik santrallerinde, endüstriyel ve şalt cihazlarında ve iç mekanlarda, kablo kanallarında, dış mekanlarda ve gömülü kablolarda kullanılır.
Çıkarmak:
1) İletken: Tip 2 bakır veya alüminyum telli tel
2) İzolasyon: XLPE
3) Zırh: çelik tel veya çelik kayış
4) Kılıf: PVC veya PE
Standart:
IEC 60228 yalıtımlı kabloların iletkenleri
IEC 60502-1 Yalıtım sınıfı 1 kV (Um = 1.2kV) ila 30kV (Um = 36kV), ekstrüde yalıtımlı güç kabloları ve aksesuarları ile-Bölüm 1: Anma gerilimi 1 kV (Um = 1.2kV) Kablo 3 kV (Um = 3.6 kV).
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
