İnşaat için ISO9001 XLPE yalıtımlı güç kablosu

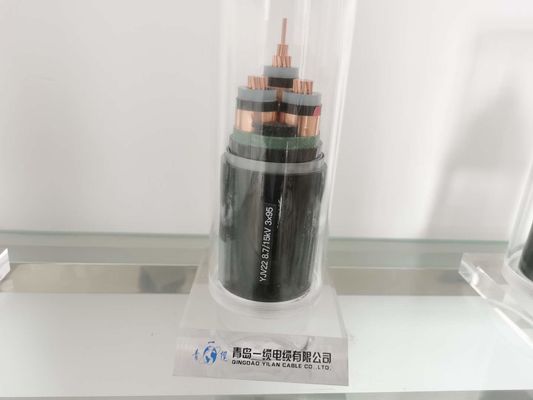

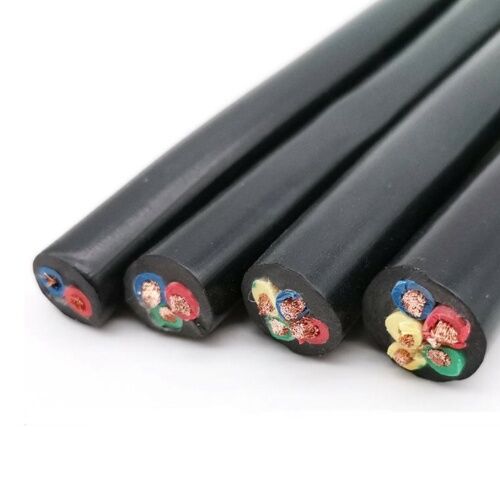

XLPE yalıtımlı güç kablosu
Çapraz bağlı polietilen XLPE, organik peroksitlerin varlığı nedeniyle termokimyasal etki ile üretilen polietilen partikülleri arasında kararlı moleküller arası bağlara sahiptir.
XLPE, geleneksel polietilen ile aynı elektriksel özelliklere sahiptir ve kararlı moleküller arası bağ sayesinde daha iyi termal ve mekanik özelliklere sahiptir.Bu, XLPE yalıtımlı kabloların maksimum sürekli iletken sıcaklığını 90 ° C yapar, geleneksel polietilen yalıtımlı kabloların maksimum sürekli iletken sıcaklığı 75 ° C'dir.Aşırı yük iletkeninin maksimum çalışma sıcaklığı 130 ° C'dir (acil aşırı yük sıcaklığı altında, yılda 100 saati geçmemelidir).Maksimum iletken kısa devre sıcaklığı 250 ° C'dir.Bu, kablo derecelendirmeleri açısından önemli avantajlar sağlar ve ortam sıcaklığının yüksek olduğu ve bir değer kaybı faktörünün uygulanması gereken ülkelerde veya durumlarda özel bir öneme sahiptir.
Çapraz bağlama teknolojisi tamamen "kuru" çapraz bağlama ve soğutma sürecine dayanmaktadır.Bu, önlenmediği takdirde "su ağacı etkisine" neden olacak olan yalıtımdaki küçük su kalıntılarını ortadan kaldırır.Üçlü çapraz kafa, koruyucu tabakayı iletken üzerine çıkarabilir ve koruyucu tabakayı tek bir teknik işlemde yalıtım tabakası üzerine çıkarabilir.Tüm bunlar, kablonun mükemmel elektriksel, termal ve mekanik özelliklere sahip olmasını sağlar.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Uygulama
XLPE yalıtımlı kablolar hemen hemen tüm kurulumlarda kullanılabilir: zemin, kablo tavası, bina içi, elektrik santrali, fabrika, değişim istasyonu.Daha iyi termal özelliklerinden dolayı özellikle aşağıdaki durumlar için tavsiye edilirler:
-Yüksek ortam sıcaklığı
-Kablo güneş ışığına maruz kalıyor
-Kablo beton bloğun borusuna yerleştirilir
-Kablolar gruplandırılmıştır
-Yüksek acil durum yükü önemlidir
-Yüksek kısa devre akımı gerekir
-Yüksek koruyucu tabaka yüksek kaçak akım iletmelidir
İstek üzerine özel fonksiyonlar:
• Yağ direnci
• UV direnci
• Alev geciktirici kedi.A, B, C
• Alev geciktirici değildir
•termit
• Kemirgen
Düşük dumanlı sıfır halojen
