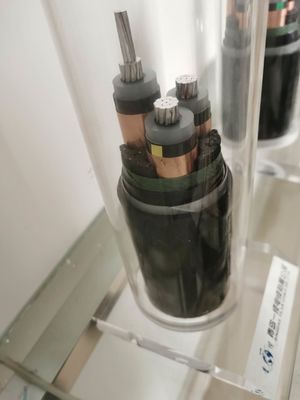

0.7mm İzolasyon Kalınlığı XLPE İzoleli Güç Kablosu

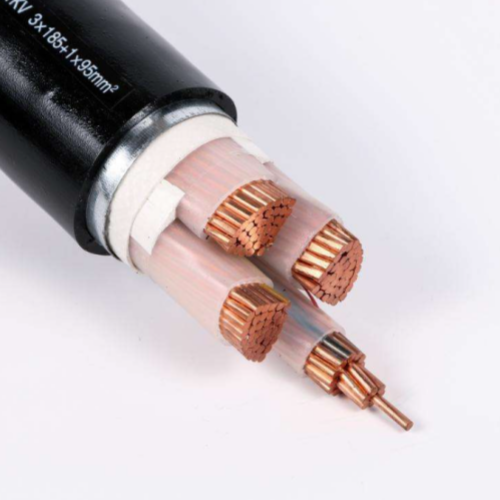

3 × 35 XLPE izoleli kablo.
XLPE yalıtımlı güç kablosu
XlPE yalıtımlı kablo, çapraz bağlı polietilen kablo anlamına gelir.Polietilen plastikten yapılmış hidrolik borudur.Polietilen başlangıçta genel amaçlı bir malzemeydi, ancak sıcaklık direnci etkisi ideal değil, ancak çapraz bağlama teknolojisinin iyileştirilmesinden sonra, çapraz bağlı polietilen malzemeden yapılan tel aşınma direnci, yüksek sıcaklık direnci ve yüksek akım özelliklerine sahiptir. .Kapasite vb. Ve yandığında aşındırıcı ve zehirli gaz üretmez, gerçekten çevre dostu bir tel ürünüdür.XLPE kablosunun avantajları şunlardır: Birincisi, çalışma sıcaklığı 70 ° C'den 90 ° C'ye yükselir ve sıcaklık direnci seviyesi açıkça iyidir;ikinci olarak, iyi yalıtım özelliklerine sahiptir, XLPE, PE'nin orijinal iyi yalıtım özelliklerini korur ve yalıtım Direnç daha da artar, dielektrik kayıp teğet değeri küçüktür ve sıcaklıktan büyük ölçüde etkilenmez.Üçüncüsü, mekanik özellikler geliştirilir, çapraz bağlama işlemi sırasında yeni kimyasal bağlar kurulur, XLPE'nin sertliği, sertliği, aşınma direnci ve darbe direnci iyileştirilir ve PE'nin çevresel stres ve çatlamaya karşı savunmasızlığının dezavantajları giderilir.Son olarak, kimyasal direnç, XLPE, güçlü asit ve alkali direncine ve yağ direncine sahiptir.Yanma ürünleri ağırlıklı olarak çevreye daha az zararlı ve çevre dostu ürünler olan su ve karbondioksittir.XLPE'nin sertliğini, sertliğini, aşınma direncini ve darbe direncini artıran ve PE'nin çevresel stres ve çatlamaya karşı savunmasızlığının eksikliklerini telafi eden çapraz bağlama işlemi sırasında yeni kimyasal bağlar kurulur.Son olarak, kimyasal direnç, XLPE, güçlü asit ve alkali direncine ve yağ direncine sahiptir.Yanma ürünleri ağırlıklı olarak çevreye daha az zararlı ve çevre dostu ürünler olan su ve karbondioksittir.XLPE'nin sertliğini, sertliğini, aşınma direncini ve darbe direncini artıran ve PE'nin çevresel stres ve çatlamaya karşı savunmasızlığının eksikliklerini telafi eden çapraz bağlama işlemi sırasında yeni kimyasal bağlar kurulur.Son olarak, kimyasal direnç, XLPE, güçlü asit ve alkali direncine ve yağ direncine sahiptir.Yanma ürünleri ağırlıklı olarak çevreye daha az zararlı ve çevre dostu ürünler olan su ve karbondioksittir.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Uygulama
XLPE yalıtımlı kablolar hemen hemen tüm kurulumlarda kullanılabilir: zemin, kablo tavası, bina içi, elektrik santrali, fabrika, değişim istasyonu.Daha iyi termal özelliklerinden dolayı özellikle aşağıdaki durumlar için tavsiye edilirler:
-Yüksek ortam sıcaklığı
-Kablo güneş ışığına maruz kalıyor
-Kablo beton bloğun borusuna yerleştirilir
-Kablolar gruplandırılmıştır
-Yüksek acil durum yükü önemlidir
-Yüksek kısa devre akımı gerekir
-Yüksek koruyucu tabaka yüksek kaçak akım iletmelidir
Yapısı
Orkestra şefi: IEC 60228 seviye 2 ile uyumlu sıradan yuvarlak bükülü bakır iletken
İzolasyon: PVC, XLPE
İç katman: PVC
Zırhlama: tel, çelik bant, alüminyum tel
İhtiyaçlara göre kılıf: PVC IEC 60502'yi karşılar, siyah
Not: Standart veya gereksinime göre yalıtım rengi
