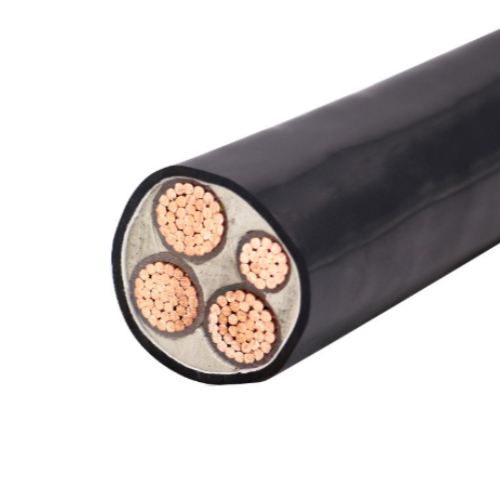

3 × 35 XLPE izoleli kablo.
XLPE yalıtımlı güç kablosu
XLPE yalıtımlı kablolar (XLPE yalıtımlı teller olarak da adlandırılır), XLPE yalıtımlı ve PVC kılıflı, yuvarlak olarak satılan sıradan tavlanmış bükümlü çift yuvarlak ve yuvarlak yuvarlak bakır iletkenlere sahiptir, bir çekirdekten beş çekirdeğe kadar tam bir düşük voltaj aralığı sunuyoruz 0.6 / 1kv kablo.XLPE yalıtımlı kablolar / teller ağ güç sistemlerinde, güç dağıtımında ve iletiminde yaygın olarak kullanılmaktadır.XLPE izoleli güç kabloları IEC 60502, BS 7889 ve AS / NZS 5000'e göre üretebiliriz.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Uygulama
XLPE yalıtımlı kablolar hemen hemen tüm kurulumlarda kullanılabilir: zemin, kablo tavası, bina içi, elektrik santrali, fabrika, değişim istasyonu.Daha iyi termal özelliklerinden dolayı özellikle aşağıdaki durumlar için tavsiye edilirler:
-Yüksek ortam sıcaklığı
-Kablo güneş ışığına maruz kalıyor
-Kablo beton bloğun borusuna yerleştirilir
-Kablolar gruplandırılmıştır
-Yüksek acil durum yükü önemlidir
-Yüksek kısa devre akımı gerekir
-Yüksek koruyucu tabaka yüksek kaçak akım iletmelidir
İstek üzerine özel fonksiyonlar:
• Yağ direnci
• UV direnci
• Alev geciktirici kedi.A, B, C
• Alev geciktirici değildir
•termit
• Kemirgen
Düşük dumanlı sıfır halojen
