1 ~ 35KV yeraltı zırhlı güç kablosu orta gerilim
XLPE yalıtımlı kablo:
1-35Kv güç kablosu, orta gerilimden yüksek gerilime kadar uygun XLPE yalıtımlı bir kablodur;Çıplak iletken olarak kompakt çok telli alüminyum tel veya çok telli bakır telden, XLPE izolasyonlu ve metal koruyucu tabakalı, korozyonu önlemek için PVC kılıf veya PE kılıftan oluşur.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |

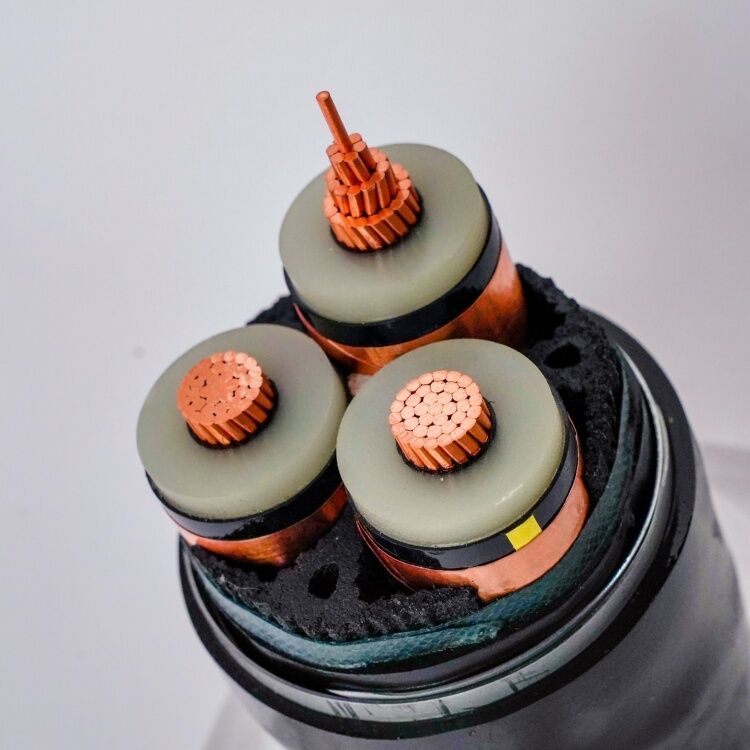

1KV 33KV XLPE güç kablosu yapısı
Orkestra şefi: IEC60228 seviye 2'ye göre ortak tavlı bükülü sıkıştırılmış yuvarlak bakır veya alüminyum yuvarlak iletken
İletken koruyucu: ekstrüde yarı iletken bileşik
İzolasyon: XLPE (çapraz bağlı polietilen) nominal sıcaklık 90 ° C'dir
İzolasyon koruyucu: ekstrüde yarı iletken bileşik
Tel örgü: Eş merkezli bakır bant veya bakır tel katmanları
Çekirdek tel logosunun rengi: kırmızı, sarı ve mavi bant yalıtkan koruyucu tabaka ile metal koruyucu tabaka arasına yapıştırılmalıdır (yukarıdaki logolar gerektiği gibi değiştirilebilir);
Montaj: Üç blendajlı çekirdek teli bir arada istifleyin, gerekirse yalıtım malzemeleriyle uyumlu higroskopik olmayan malzemelerle doldurun ve bir PVC kılıf tabakası ile örtün
İç kılıf: PVC ST2 veya PE ekstrüzyon tabakası, düşük duman ve halojensiz
Zırhlama: galvanizli çelik bant veya galvanizli çelik telden çift telli üç çekirdekli güç kablosu, alüminyum folyo veya alüminyum telli tek güç kablosunun çift telleri
Dış kılıf: IEC 60502 veya PE, LSZH uyumlu PVC tip ST2
XLPE (çapraz bağlı polietilen) güç kablosu, mükemmel elektriksel ve fiziksel özelliklere sahiptir ve iletim ve dağıtım hatları için en iyi kablodur.Bu kabloların avantajları basit yapısı ve hafifliğidir;Mükemmel elektriksel, termal, mekanik ve kimyasal direncin yanı sıra uygulama kolaylığına da sahiptirler.Seviye farkı ile sınırlandırılmadan güzergah boyunca da yerleştirilebilir.
35kV ve altı güç iletim ve dağıtım sistemlerinde kullanılır.Yağ emdirilmiş kağıt yalıtımlı güç kablolarının yerini alabilir ve ayrıca kısmen polivinil klorür yalıtımlı güç kablolarının yerini alabilir.Güç, inşaat, madencilik, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılmaktadır.
