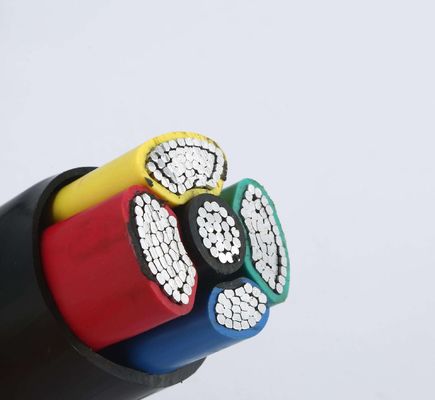

5 Çekirdekli 25 Mm2 Pe Xlpe İzoleli Elektrik Güç Kablosu
Makale numarası: YJLV
Anma gerilimi :0,6/1 KV
Standart: GB/T 12706.1-2008, IEC 60502-2004
Bu ürün AC anma gerilimi 0,6/1kv ve 50Hz çalışma frekansı hatlarında güç iletimi ve dağıtımı için uygundur.
için voltaj derecesi XLPE Güç kablosu | No. x İletken Nominal Kesiti No. x mm2 | |||||||
1 çekirdek | 2 çekirdek | 3 çekirdek | 3+1 çekirdek | 4 çekirdekli | 3+2 çekirdek | 4+1 çekirdek | 5 çekirdek | |
0,6/1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2,5 mm2 | 4x4 mm2 | 3x4 mm2 + 2x2,5 mm2 | 4x4 mm2 + 1x2,5 mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16 mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25 mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150mm2 + 1x70mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185mm2 + 1x95mm2 | 4x185 mm2 | 3x185mm2 + 2x95mm2 | 4x185mm2 + 1x95mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
Diğer güç kabloları
Çapraz bağlı polietilen veya PVC izolasyon, PVC veya polietilen dış kılıf, STA zırhlı veya zırhsız güç kabloları/kabloları bakır çekirdekli güç kabloları
Tür: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Çekirdek sayısı: tek çekirdekli, 2 çekirdekli, 3 çekirdekli, 4 çekirdekli, 5 çekirdekli
Üretim aralığı: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 204mm2, 3504mm2 ,630mm2
İlgili voltaj: 300/300v, 300/500v, 450/750v, 0.6/1kV
Uygulamalar
Bu ürün AC anma gerilimi 0.6/1kv, çalışma frekansı 50Hz hatlar altında elektriğin iletimi ve dağıtımı için uygundur.
Alçak gerilim güç kabloları, 1kV iletim ve dağıtım sistemlerinde gücün iletimi ve dağıtımı için kullanılır.Elektrik, madencilik, inşaat, metalurji, petrokimya, iletişim ve diğer alanlarda yaygın olarak kullanılan, yağ emdirilmiş kağıt yalıtımlı güç kablosunun yerini tamamen alır.
Çapraz bağlı polietilen yalıtımlı güç kabloları Çapraz bağlı polietilen yalıtımlı güç kabloları, kağıt yalıtımlı ve PVC yalıtımlı kablolara göre birçok avantaja sahiptir.Çapraz bağlı polietilen kablo, yüksek elektriksel mukavemet, mekanik mukavemet, yüksek yaşlanma direnci, çevresel stres direnci, kimyasal korozyon direnci, basit yapı, kullanım kolaylığı ve yüksek uzun süreli çalışma sıcaklığı avantajlarına sahiptir.İniş kısıtlaması olmadan döşenebilir.
Çapraz bağlı polietilen kabloların avantajları
çapraz bağlı polietilen kablolar daha uzun süreli çalışma sıcaklığına ve daha yüksek akım derecesine sahiptir.Aynı çevre koşulları altında, çapraz bağlı polietilen kablolar, PVC kablolara kıyasla 1 veya 2 adımda (normal kesit) boyut olarak küçültülebilir.Bunlar sadece ürünün kalitesini ve performansını artırmakla kalmaz, aynı zamanda kablonun üretim maliyetini de düşürür.Zırhlı kablolar
