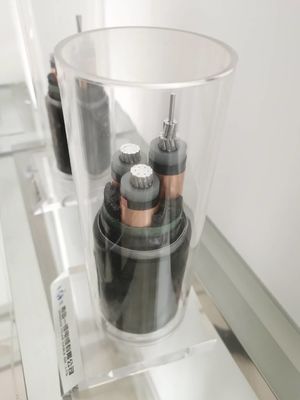

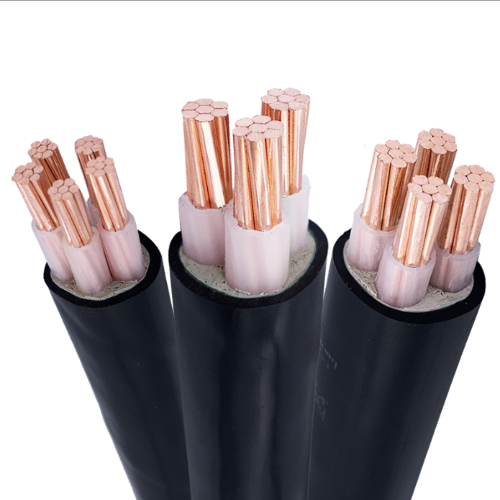

Özel XLPE elektrik kablosu
XLPE elektrik kablosu
XLPE kablosu, çapraz bağlantılı polietilen yalıtılmış alüminyum çekirdek zırhlı kabloya atıfta bulunur.Stranded tel pürüzsüz bir iletken yüzeyi sağlar ve kablo büküldüğünde iletken yüzeyinde bir boşluk oluşumunu önler. Korumalı iletken, dışa çıkarılmış XLPE bileşiği ile yalıtılır. yalıtım katmanı daha sonra metal olmayan bir yarı iletken malzeme katmanı ile korunur.ve üzerine bakır veya alüminyum bant şeklinde manyetik olmayan bir metal koruyucu katman uygulanırÇok çekirdekli bir kablo ise, çekirdek telini uygun bir dolgu ile boşluğa birleştirin ve PVC bantı veya dışkılanmış PVC ile sarın.Tek çekirdekli kablolar için manyetik olmayan alüminyum tel/tayp/tayp zırhı ve çok çekirdekli kablolar için çelik tel zırhı iç kabloda bulunur.PVC / PE katmanı dış ceket olarak, genellikle nemin girmesini önlemek için arka rengi ile dışarıya çıkar.
Fiziksel ve elektrik özellikleri
| No. çekirdek x | İzolasyon | Kabuk | Dış Ø | Ağırlık | 30°C'de hava akımları | Mevcut değerler 20°C'ye gömüldü | |
| Çapraz saniye. | kalınlığı | kalınlığı | Yaklaşık. | Yaklaşık. | |||
| İsimsel | |||||||
| Aşama | Tarafsız | değer | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 çarpı 4 artı 1 çarpı 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE yalıtıcısının mekansal özellikleri
XLPE yalıtımlarının mekansal özelliği, uzun moleküler polietilen zincirlerinin kauçuk vulkanizasyonuna benzer bir süreçle birbirleriyle çapraz bağlantılı olmasıdır.Bu sayede güçlü bağlanma ile üç boyutlu bir ağ yapısı oluştururTemiz polietilen, ısıtıldığında yumuşayan ve plastik olan ve soğutulduğunda sertleşen bir termoplastik malzemedir.Sıcaklandıktan sonra kalıcı olarak katılaşır.Çapraz bağlantı süreci ile kablonun polietilen yalıtım tabakası termal istikrarlıdır ve erime noktası da büyük ölçüde iyileştirilir.XLPE yalıtılmış kablolar daha yüksek ısı direncine sahiptir ve bu nedenle termal deformasyonlara daha iyi direnç gösterirMükemmel termal performansı nedeniyle, XLPE kablolarının akım taşıma kapasitesi geleneksel kablolardan daha yüksektir.
Uygulama Alanı
XLPE kabloları 132 kV Putuo yüksek gerilim ve ultra yüksek gerilim uygulamaları için uygundur. Kablo yüksek gerilim iletiminde uzun kablo yolları için kullanılabilir,Dielektrik kaybının önemli bir rol oynadığıDiğer yüksek voltajlı kablolarla karşılaştırıldığında, bu kablo ağırlığı hafiftir, bu yüzden kolayca gerilebilir.Tereddüt etmeden eğimli veya dikey işletimde kurulabilirXLPE yalıtım malzemesi aşırı derecede yüksek nem direnci gösterir, bu nedenle bağlama ve sonlandırma sırasında özel önlemler alınmaz.XLPE kablolarının bağlanması için gereken zaman, benzer kalitede diğer geleneksel kablolardan daha azdır.. Bu kablolar, köprüler gibi herhangi bir titreşim düzeninde güvenli bir şekilde kullanılabilir. Bu kablolar su, kimyasallar, yağlar ve yerde koroziv florür tuzlarına daha iyi dayanıklıdır.Bunlar yangın tehlikesi yok.Bu kablolar yaşlanma nedeniyle arızalara daha az duyarlıdır ve daha uzun bir hizmet ömrüne sahiptir.
