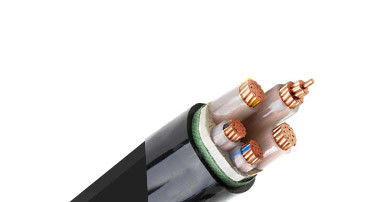

Bakır çekirdeği olan Xlpe yalıtımlı güç kablosu 3.6kv/6kv
Uygulama
Çukurlar, su ve toprak için uygundur ve daha büyük pozitif basınca dayanabilir.Orta Voltaj XLPE yalıtılmış güç kabloları, 35kV veya daha düşük güç iletim ve dağıtım sistemlerinde güç aktarımı ve dağıtım için kullanılırElektrik enerjisi, inşaat, madencilik, metalürji, petrokimya ve iletişim alanlarında yaygın olarak kullanılır ve tamamen yağla batırılmış kağıt yalıtımlı güç kablolarını değiştirir.
Mülkiyet
Bu ürün, AC nominal voltajı (U0/U) 3.6/6kV-26/36kV olan, havada (kable tepsisi,İç duvar raf ve palet) ve toprak (sırasıyla farklı doğrudan gömülen, kablo hendekleri, borular vb.
1Uzun süreli çalışma için kondüktörün maksimum izin verilen çalışma sıcaklığı 90 derece.
2. Kısa devre durumunda (en uzun süresi 5 saniyeyi geçmez). iletkenin maksimum sıcaklığı 250 dereceyi geçmez.
3Kablo yatırma için yatay düşme sınırı yoktur. Yatırma sırasında ortam sıcaklığı sıfırdan aşağı olmamalıdır, aksi takdirde önceden ısıtılmalıdır.
4Mükemmel elektrik özellikleri, kimyasal direnç.
5. Ayarlarken, uygun çekiş kuvvetini koruyun, dışarıdan çekiş kuvvetine dayanabilir ve yakıldıktan sonra düşük duman ve halogensiz tutun ve kablo yanması kolay değildir.
Fiziksel ve elektrik özellikleri
| No. çekirdek x | İzolasyon | Kabuk | Dış Ø | Ağırlık | 30°C'de hava akımları | Mevcut değerler 20°C'ye gömüldü |
| Çapraz saniye. | kalınlığı | kalınlığı | Yaklaşık. | Yaklaşık. |
| | İsimsel |
| Aşama | Tarafsız | değer |
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 çarpı 4 artı 1 çarpı 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
Özellikleri:
Mükemmel elektrik ve fiziksel özellikler, daha az elektrik iletim kaybı ve enerji tasarrufu.
Büyük akımları taşıma yeteneği - daha yüksek çalışma sıcaklığı.
Daha yüksek dayanıklılık ve istikrar - termal deformasyon, stres çatlamasına ve termal yaşlanmaya karşı direnç.
Kurulumu kolaydır, hat düzeni kısıtlamaları, arazi veya yükseklik kısıtlamaları yoktur.
60 yıla kadar bakımsız.
