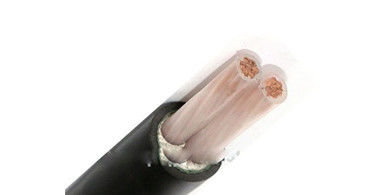

Yangına Dayanıklı XLPE Yeraltı Kablosu / Mineral XLPE Yalıtım Kablosu
Yapı
İletken : Kompakt çok telli bakır iletken, IEC 60228'e göre Cl.2
Yalıtım: 90 OC'de derecelendirilmiş XLPE (çapraz bağlı polietilen)
Kılıf : IEC 60502'ye göre PVC veya FR-PVC tipi ST2, siyah
Uygulamalar
İç ve dış mekanlarda döşemek için. Kurulum sırasında belli bir çekiş kuvvetine dayanabilir ancak harici mekanik kuvvetlere dayanamaz. Tek damarlı kablonun manyetik kanallara döşenmesine izin verilmez.
Fiziksel ve Elektriksel Özellikler
| Çekirdek sayısı x |
Yalıtım |
Kılıf |
Dış Ø |
ağırlık |
Havadaki mevcut derecelendirmeler 30°C |
Mevcut derecelendirmeler 20°C'ye gömüldü |
| çapraz saniye. |
kalınlık |
kalınlık |
yaklaşık. |
yaklaşık. |
| |
Nominal |
| Faz |
Doğal |
değer |
| mm² |
mm |
mm |
mm |
mm |
kg / kilometre |
A |
A |
| 3×4+1×2,5 |
0,7 |
0,7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0,7 |
0,7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0,7 |
0,7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0,7 |
0,7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0,9 |
0,7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0,9 |
0,7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Standartlar
Uluslararası: IEC 60502-1, IEC 60228,
Çin: GB/T 12706, (yalnızca ZR-YJV için GB/T 18380-3)
Talep üzerine BS,DIN ve ICEA gibi diğer standartlar
Teknik veriler
Anma gerilimi: 0,6/1kV
Maksimum İletken Sıcaklığı: normalin altında (90OC), acil durum (130OC) veya kısa devre 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Tek damar için 20 x kablo dış çapı
Çok çekirdekli için 15 x kablo dış çapı
Sertifikalar
CE, RoHS, KEMA ve daha fazlası istek üzerine
Ticari Ürünler: Adedi: 200m
Ödeme koşulları: Üretimden önce %30 T/T, teslimattan önce %70 T/T
Ambalaj: Ahşap Demir davul
