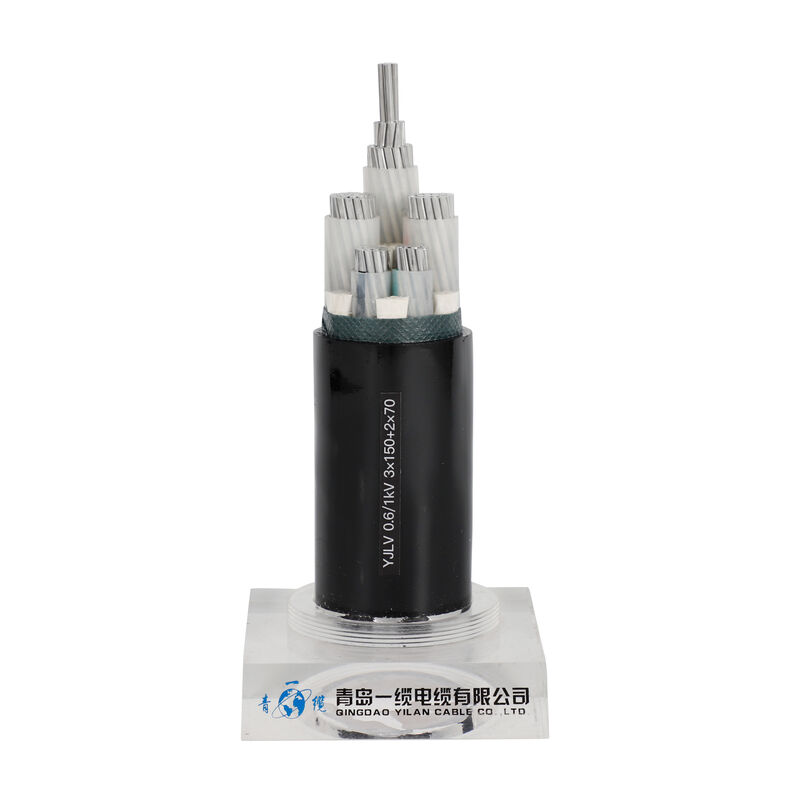

Yüksek voltajlı zırhlı güç kablosu üç çekirdekli
1.Ürün özellikleri ve kullanımları:
Çapraz bağlı polietilen yalıtımlı güç kablosu, yüksek mekanik mukavemet, güçlü çevresel stres direnci, mükemmel elektrik performansı ve güçlü akım direnci özelliklerine sahiptir.
Kimyasal korozyon.Ayrıca hafif ve basit ürünün kullanımı kolaydır.Bu ürün, nominal gerilimi 0.6 / 1kv olan iletim ve dağıtım sistemleri için uygundur.
Yangına dayanıklı kabloların temel özelliklerine sahiptir.Kabloların alev alması veya belirli bir aralıkta yanmaya devam etmesi kolay değildir.Elektrik santralleri, metrolar, tüneller, yüksek binalar ve büyük ölçekli binalar için uygundur.
Sanayi ve maden işletmelerinde, petrol sahalarında, kömür madenlerinde ve diğer yerlerde yoğun dağıtılmış kablolar.
2.Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x |
İzolasyon |
Kılıf |
Dış Ø |
ağırlık |
Havadaki mevcut derecelendirmeler 30 ℃ |
Mevcut derecelendirmeler 20 ℃ gömüldü |
| çapraz saniye. |
kalınlık |
kalınlık |
yakl. |
yakl. |
| |
Nominal |
| Evre |
Nötr |
değer |
| mm² |
mm |
mm |
mm |
mm |
kg / km |
Bir |
Bir |
| 3 × 4 + 1 × 2,5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
3.Uygulama alanı:
1. Çalışma özellikleri:
Maksimum iletken çalışma sıcaklığı: 90 ° C
Kısa devre sırasında (5 saniyeden az), kablo iletkeninin maksimum sıcaklığı 250 ° C'yi aşmayacaktır.Kabloları döşerken ortam sıcaklığı 0 ° C'nin altında olmamalıdır.
2. Kablonun bükülme yarıçapı:
Tek damarlı kablo: zırhsız kablo 20D, zırhlı kablo 15D
Çekirdek kablo: zırhsız kablo 15D, zırhlı kablo 12D.
Açıklamalar: D, kablonun gerçek dış çapını temsil eder
