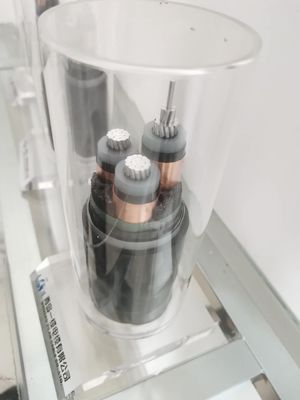

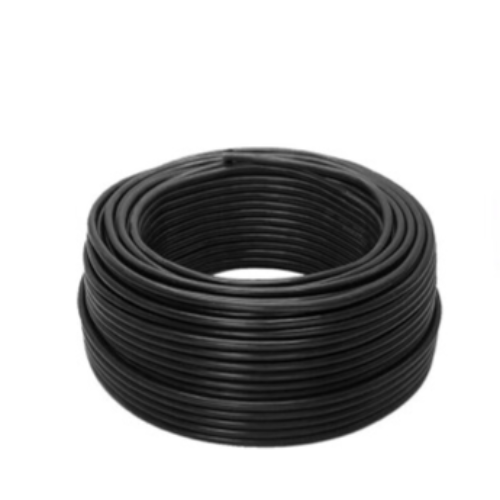

0.6 / 1KV 50mm XLPE izoleli çelik bant zırhlı güç kablosu
1.standart
Ürünler GB12706, IEC60502 ve BS6346, VDE, AS / NZS, UL ve diğer standartlara göre veya müşteri gereksinimlerine göre üretilmektedir.
2.kullanım:
Bu ürün, nominal güç frekansı voltajı 15Kv ve AC 50Hz'yi aşmayan dağıtım hatları veya sabit kurulumlar için uygundur.
3.Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x |
İzolasyon |
Kılıf |
Dış Ø |
ağırlık |
Havadaki mevcut derecelendirmeler 30 ℃ |
Mevcut derecelendirmeler 20 ℃ gömüldü |
| çapraz saniye. |
kalınlık |
kalınlık |
yakl. |
yakl. |
| |
Nominal |
| Evre |
Nötr |
değer |
| mm² |
mm |
mm |
mm |
mm |
kg / km |
Bir |
Bir |
| 3 × 4 + 1 × 2,5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3 × 6 + 1 × 4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3 × 10 + 1 × 6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3 × 16 + 1 × 10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3 × 25 + 1 × 16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3 × 35 + 1 × 16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
4.Uygulama alanı:
1. Çalışma özellikleri:
Maksimum iletken çalışma sıcaklığı: 90 ° C
Kısa devre sırasında (5 saniyeden az), kablo iletkeninin maksimum sıcaklığı 250 ° C'yi aşmayacaktır.Kabloları döşerken ortam sıcaklığı 0 ° C'nin altında olmamalıdır.
2. Kablonun bükülme yarıçapı:
Tek damarlı kablo: zırhsız kablo 20D, zırhlı kablo 15D
Çekirdek kablo: zırhsız kablo 15D, zırhlı kablo 12D.
Açıklamalar: D, kablonun gerçek dış çapını temsil eder
