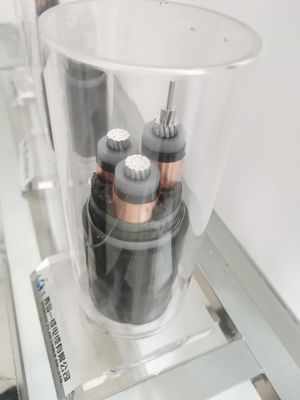

Xlpe yalıtımlı PVC kılıflı çelik bant çelik tel zırhlı güç kablosu
1. XLPE kablo standardı:
GB12706'ya göre (IEC60502'ye eşdeğer), ASTM, BS, DIN ve AS / NZS standartlarına veya diğer gerekliliklere uygun olarak da gerçekleştirilebilir.
2. XLPE kablosunun anma gerilimi:
0.6 / 1KV 6 / 10KV;8.7 / 15KV;12 / 20KV;18 / 20KV;21 / 35KV;6 / 35KV
3.Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

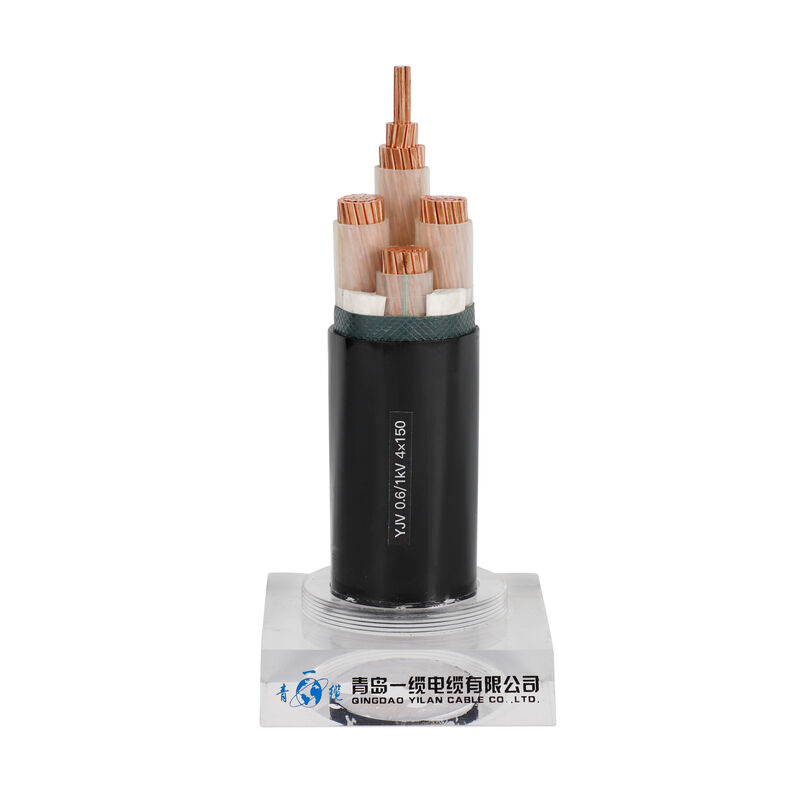

4. XLPE kablosunun yapısı:
Orkestra şefi: bakır veya alüminyum
İzolasyon: XLPE
İç kılıf: PVC veya PE
Zırh: galvanizli çelik şerit, galvanizli çelik tel
Dış kılıf: PVC veya PE
No. Kablo kesitlerinin sayısı: 1 damar (tek damar), 2 damar (çift damar), 3 damar, 4 damar (eşit kesit alanına sahip 4 çekirdek veya 3 eşit kesit alanı + 1 nötr çekirdek ile küçük enine kesit alanı), 5 Çekirdek (5 3 eşit kesit alanı çekirdek + 2 küçük alan nötr çekirdek veya 4 eşit kesit alanı + 1 küçük alan nötr çekirdek Yukarıdaki kablolar için zırhlı ve zırhsız tipler sunuyoruz.
Müşteri isteklerine göre de yapılabilmektedir.
5.Avantaj:
Bir tür.Mükemmel elektriksel ve mekanik özellikler
b.Kimyasal korozyona ve termal yaşlanmaya, çevresel strese ve alev geciktirmeye karşı en iyi direnç
C. Basit yapı, kullanımı kolay
d.Giderleri azaltın
