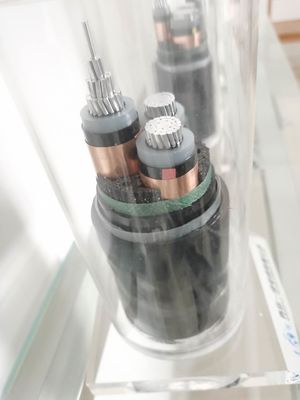

3 çekirdekli XLPE / PVC yalıtımlı bakır damarlı güç kablosu
XLPE yalıtımlı güç kablosuuygulama:
0.6 / 1 kv ile 1.8 / 3kv, 3.6 / 6kv, 3.6 / 7.2kv, 6 / 10kv, 8.7 arasında nominal gerilimli (U0 / U) 6, 12kv, 8.7 / 15kv çeşitli güç kablosu iletim ve dönüşüm hatları üretebiliriz. /17.5kv, 12 / 20kv, 12 / 24kv, 18 / 30kv, 18 / 36kv su geçirmezlik amaçlı kullanılmaktadır.
Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
| çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
| Nominal | |||||||
| Evre | Nötr | değer | |||||
| mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
| 3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
2. Standart:
Ürünlerimiz, IEC standartlarını veya CE, DIN, VDE, BS, AS, GB, NZS, GOST, NFC, UL, ANSI standartlarını karşılayacak şekilde müşteri gereksinimlerine göre tasarlanabilir.
3. Olağanüstü performans:
Bu tür bir kablonun özel bir yanmaz kaplaması vardır, bu nedenle mükemmel ısı yalıtımı ve yanmaz performansa sahiptir.Esas olarak modern kentsel binalarda ve acil durum aydınlatması, kontrol ve güç devreleri, elektrik istasyonları, yangın alarm sistemleri, yer altı tünelleri, asansörler, yürüyen merdivenler ve çok katlı binalar gibi sıkı güvenlik gereksinimleri olan yerlerde yangından korunma, gözetim ve alarm ekipmanları için kullanılır. binalar.
Yandığında, bu tür bir kablo dağılmaz ve yanmaz, halojen ve düşük duman yaymaz, toksik değildir, insanları boğulma ve korozyondan koruyabilir ve aletin hasar görmesini önlemeye yardımcı olabilir.PVC kablolarla karşılaştırıldığında, XLPE kablolar daha yüksek uzun vadeli çalışma sıcaklığına ve daha büyük bir nominal akıma sahiptir.Aynı koşullar altında, XLPE yalıtım tabakası, PE veya PVC'den daha incedir, bu sadece kablonun kalitesini ve performansını iyileştirmekle kalmaz, aynı zamanda üretim maliyetlerimizi de düşürür.
4. Ürün özellikleri:
1) En küçüğü.Kurulum ortamı sıcaklığı: 0 ° C
2) En yüksek.Normal sürekli çalışma sıcaklığı: 90 ° C
3) En yüksek.Kısa devre sırasında izin verilen iletken sıcaklığı (5 saniyeye kadar): 250 ° C
4) İzin verilen bükülme yarıçapı:
Tek çekirdek: ≥20 (d + D) ±% 5
Üç çekirdek: ≥15 (d + D) ±% 5
(D, kablonun gerçek toplam çapıdır, d, iletkenin gerçek toplam çapıdır)
5. Nominal kesit alanı:
6mm2 10mm2 16mm2 25mm2 35mm2 50mm2 70mm2 95mm2 120mm2 150mm2 185mm2 240mm2 300mm2 400mm2 500mm2 630mm 800mm2 kesit alanı ile 1.5mm2 2.5mm2'den 4mm2'ye kadar nominal kesitli kablolar tasarlayıp üretebiliyoruz
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
