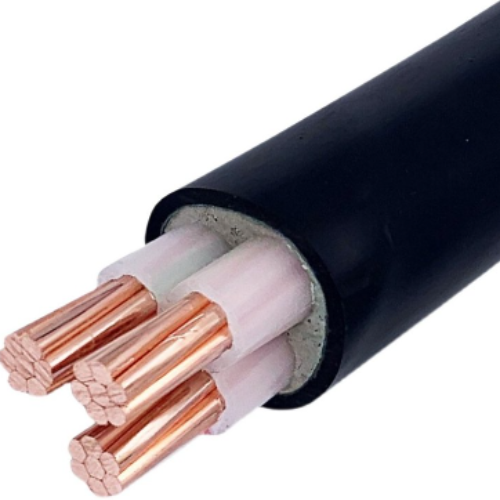

Orta gerilim kablosu XLPE izoleli, zırhsız güç kablosu
XLPE izoleli orta gerilim kablo uygulamaları:
XLPE yalıtımlı orta gerilim kabloları (OG kabloları), 35kV veya daha düşük güç iletim ve dağıtım sistemlerinde güç iletimi ve dağıtımı için kullanılır.Elektrik enerjisi, inşaat, madencilik, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılır ve yağa batırılmış kağıt yalıtımlı güç kablolarının yerini tamamen alır.►Karakteristik 1. Kablonun nominal gerilimi U0 / U (Um): 3.6 / 6 (7.2) -6/6 (7.2) -6/10 (12) -8.7 / 10 (12) -8.7 / 15 (17.5) - 12/20 (24) -18/30 (36) -21/35 (40,5) -26/35 (40,5) kV.
2. İletkenin uzun süreli çalışma için izin verilen maksimum çalışma sıcaklığı 90 derecedir.
3. Kısa devre olduğunda (en uzun uzun süreli 5 saniyeyi geçmez).İletkenin maksimum sıcaklığı 250 dereceyi geçmez.
4. Kabloları döşerken yatay düşme sınırlaması yoktur.Döşeme sırasında ortam sıcaklığı 0'dan düşük olmamalıdır. Aksi takdirde önceden ısıtılmalıdır.
5. Mükemmel elektriksel özellikler, kimyasal direnç.
6. Yerleştirirken uygun çekişe dayanabilirler.Dış çekişe dayanabilirler.Yandıktan sonra düşük duman ve halojensiz bırakın.Kablonun yanmasını geciktirin.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
İnşaat
Orkestra şefi: Bakır veya Alüminyum
İletken Şekli: Dairesel Bükülü veya Sıkıştırılmış Dairesel Bükülü
Görünüm Şekli: Dairesel
İzolasyon: XLPE
Zırh Tipi: STA (Çelik Bant Zırhlı), SWA (Çelik Tel Zırhlı), AWA (Alüminyum Tel Zırhlı)
Kılıf Malzemesi: PVC veya Polietilen
