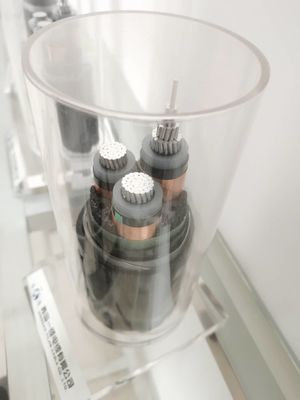

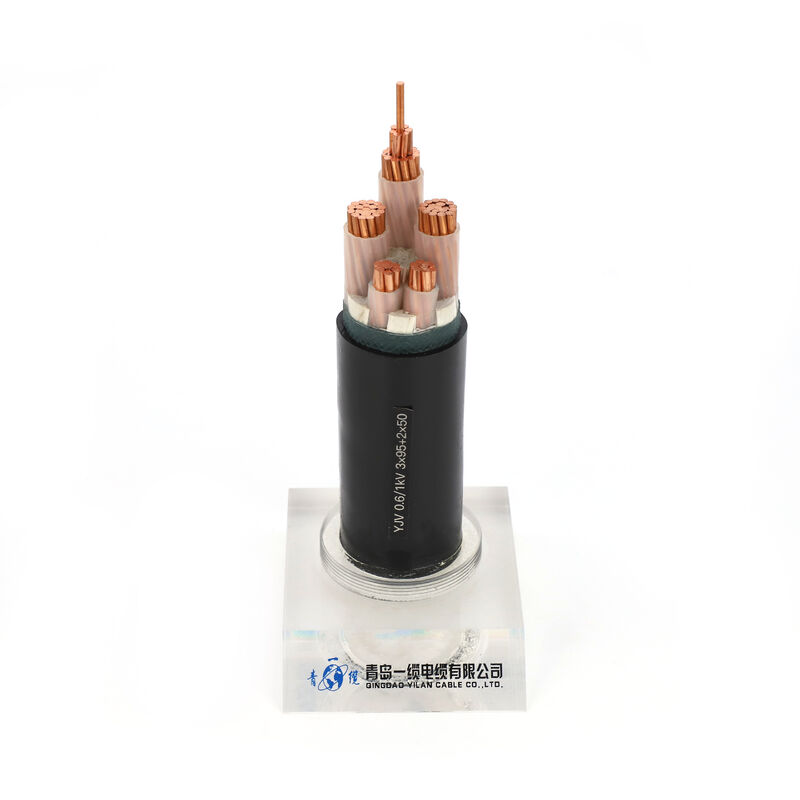

Güç kablosu tek damarlı / üç çekirdekli 16-300mm²
Güç kablosu:
0.6 / 1kV nominal gerilimli güç dağıtım ve iletim hatları olarak kullanılan 16-300 mm2 güç kabloları.
Toprağa gömmek, kuyu döşemek ve su altı için uygundur.Belli şaft gerilimine dayanabilir.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Uygulanabilir standartlar:
IEC60502-1, BS 5467, ICEA S-95-658, CSA C22.2, NFC 33-210 / NFC 32-322, AS-NZS 5000.1 ve diğer standartlara göre üretim yapabiliriz.
Özellik:
1. Anma gerilimi: 0.6 / 1KV
2. Kablo damar numarası: 1 çekirdek, 2 çekirdek, 3 çekirdek, 4 çekirdek, 5 çekirdek, 3 + 1 çekirdek (3.5 Çekirdek), 3 + 2 çekirdek, 4 + 1 çekirdek vb.
3. Uzun süre için en yüksek iletken çalışma sıcaklığı.PVC yalıtımlı
Maksimum sıcaklık 70 ℃ ve XLPE yalıtımın maksimum sıcaklığı 90'dir.PVC izolasyon sıcaklığı 160, XLPE izolasyon sıcaklığı 250 dir.
Yapısı:
Orkestra şefi: Cu / Al (katı / çok telli)
İzolasyon: XLPE / PVC / PE / LSHF
İç kılıf (bir zırh tabakası varsa uygulanabilir): PVC / PE
Zırh tabakası (gerekirse): alüminyum bant / alüminyum tel / çelik tel / çelik bant
Dış kılıf: PVC / PE / LSHF
Nemli bir ortamda dış ve iç kurulum için, doğrudan zemine (iyi korunan bir yer), borulara, oluklara ve çelik destek çerçevelerine yerleştirilmelidir.35kV ve altı güç iletim ve dağıtım sistemlerinde kullanılır.Yağ emdirilmiş kağıt yalıtımlı güç kablolarının yerini alabilir ve ayrıca kısmen polivinil klorür yalıtımlı güç kablolarının yerini alabilir.Güç, inşaat, madencilik, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılmaktadır.
