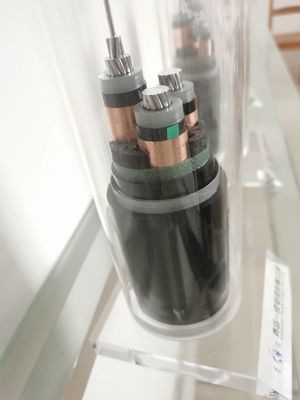

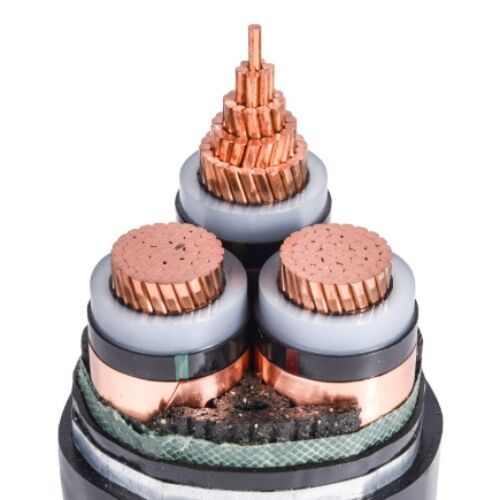

PVC kılıflı güç kablosu:
Polivinil klorür yalıtımlı güç kabloları sadece yüksek mekanik mukavemete, iyi çevresel stres direncine, iyi elektriksel özelliklere ve kimyasal korozyon direncine sahip olmakla kalmaz, aynı zamanda basit bir yapıya, hafifliğe ve kolay kullanıma sahiptir.0.6 / 1kV'a kadar AC anma gerilimi U0 / U olan iletim ve dağıtım hatları için uygundur.
Alev geciktirici PVC güç kablolarının temel özelliği alev almanın kolay olmaması veya yangın sırasında kablonun sürekli yanmasının çok sınırlı olmasıdır.Elektrik santralleri, metrolar, tüneller, yüksek binalar, büyük fabrikalar, madenler, petrol yatakları ve kömür madenleri gibi birden fazla kablonun yakından döşendiği yerler için uygundur.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Temel Bilgiler
Model: YJV YJLV VV VLV VY VLY VV22 VV23 VV33 vb.
Malzeme şekli: yuvarlak tel için uygun
Kapsam: elektrik şebekesi ve tüm endüstriler
Sertifika: ISO9001, ISO14001, CCC, CE
Özellikler: 0.5mm2-630mm2
Uygulamalar: elektrik şebekeleri, iletim hatları, inşaat, demiryolu taşımacılığı, kimya tesisleri, telekomünikasyon, petrol endüstrisi, ekipman imalatı, enstrümantasyon endüstrisi vb.
Gerilim: 35KV, 10KV, 0.6 / 1KV, 450 / 750V, 300 / 500V
Akım: AC&DC
İzolasyon malzemesi: XLPE, PVC vb.
Kılıf malzemesi: XLPE, PVC vb.
Malzeme şekli: yuvarlak tel
Uygulama
1. U0 / U anma gerilimi 0.6 / 1kV ila 26 / 35kV arasındadır.
2. Normal çalışma altında, iletkenin maksimum sıcaklığı 90oC'dir.
3. İletkenin kısa devre altındaki maksimum sıcaklığı (en uzun süre 5 saniyeyi geçmez) 250oC'yi geçmez.
4. Minimum kurulum ortamı sıcaklığı 0oC'den az değildir.
Kurulumun bükülme yarıçapı, aşağıdaki belirtilen değerden az değildir:
Tek çekirdekli zırhsız kablo: 20D
Tek çekirdekli zırhlı kablo: 15D
3 çekirdekli zırhsız kablo: 15D
3 çekirdekli zırhlı kablo: 12D
