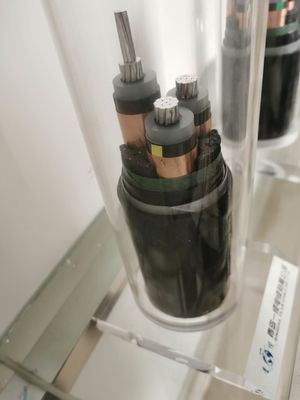

PVC XLPE izoleli güç kablosu 25mm²
PVC XLPE yalıtımlı güç kablosu:
PVC XLPE izoleli güç kabloları, AC anma gerilimi Uo / U 0.6 / 1kV'u geçmeyen iletim ve dağıtım hatları için uygundur.
Nemli ve nemli bir ortamda dış ve iç mekan kurulumları için, doğrudan eğimli ve hareketli arazide aşırı mekanik stresin olduğu zemine, düşey veya eğimli bir yerde ve kayması kolay bir konumda yerleştirilmelidir.

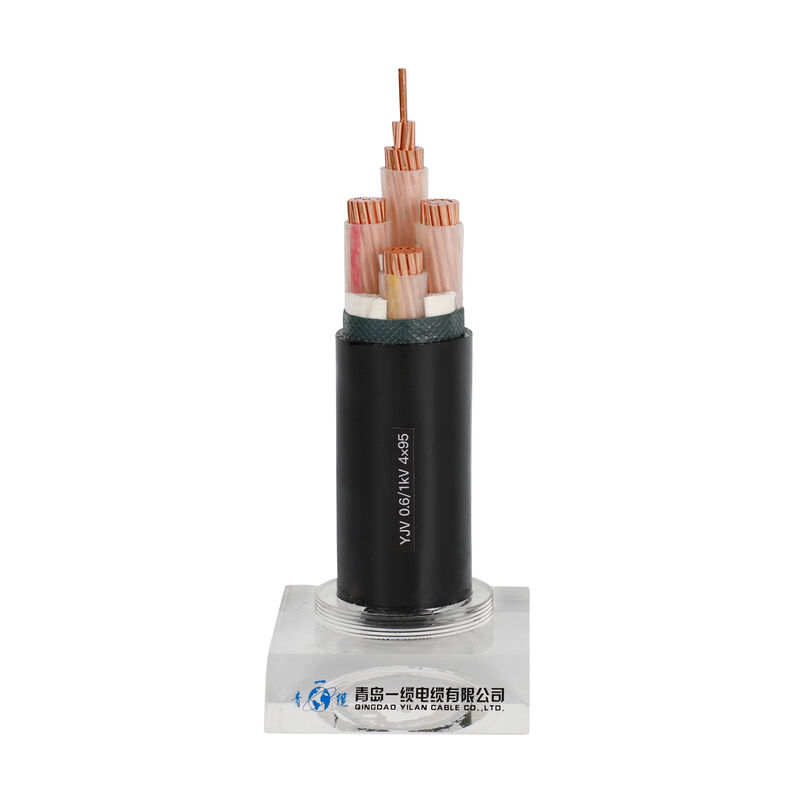

Ana güç kablosu türleri YJV22 / YJV32 şunları gösterir:
YJ: XLPE yalıtımı
V: PVC izolasyon
V: PVC kılıf
22: Galvanizli çelik bant zırh
32: Galvanizli çelik tel zırh
Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
| çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
| Nominal | |||||||
| Evre | Nötr | değer | |||||
| mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
| 3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Yapısı
Orkestra şefi: IEC 60228 seviye 2 ile uyumlu sıradan yuvarlak bükülü bakır iletken
İzolasyon: PVC, XLPE
İç katman: PVC
Zırhlama: tel, çelik bant, alüminyum tel
İhtiyaçlara göre kılıf: PVC IEC 60502'yi karşılar, siyah
Not: Standart veya gereksinime göre yalıtım rengi
Tek damarlı 25 mm2 güç kablosu
İletken özellikleri: bakır
İzolasyon: Siyah XLPE
İzolasyon kalınlığı: 0.7mm
Kılıf: PVC
Kılıf kalınlığı: 1,4 mm
yaklaşık olarak.Kablo ağırlığı: 294 kg / km
Toplam kablo çapı: 10,7 mm
20C'de maksimum DC direnci: 0.727
Uygulama
0.6 / 1kV nominal gerilimli dağıtım ve iletim hattı olarak kullanılır.
Toprağa gömmek, kuyu döşemek ve su altı için uygundur.Belli şaft gerilimine dayanabilir.
Uluslararası standartlar: IEC 60502-1, IEC 60228;
ASTM BS, DIN ve ICEA gibi diğer standartların gereksinimleri
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
