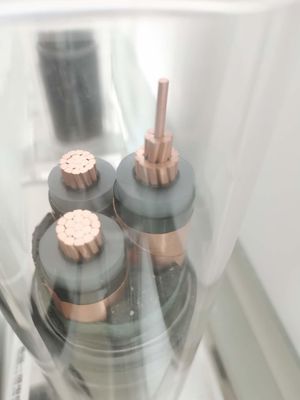

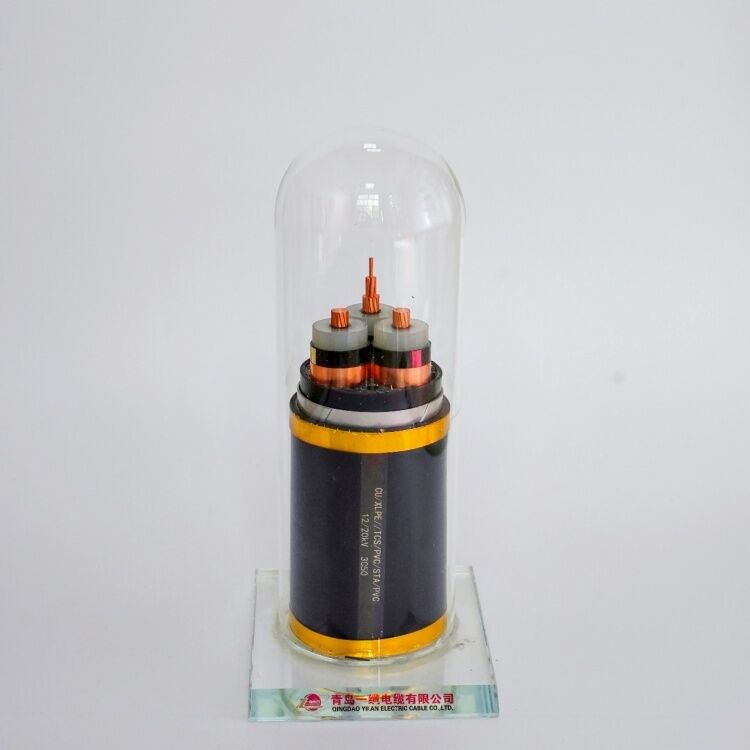

UHV XLPE izoleli kablo
XLPE yalıtımlı kablo
XLPE'nin temel malzemesi, organik peroksitlerin çapraz bağlanma reaksiyonu yoluyla kimyasal olarak çapraz bağlı polietilene (XLPE) dönüştürülen polietilendir.Polietilenin çapraz bağlama yöntemi 1950'lerde Amerika Birleşik Devletleri'nde geliştirildi ve o zamandan beri daha yüksek voltajlara uygulanmak üzere sürekli olarak geliştirildi.Daha yüksek voltajlara giderek daha fazla ihtiyaç duyulmakta ve 500 kV XLPE kablolar ticarileştirilmektedir
Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
| çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
| Nominal | |||||||
| Evre | Nötr | değer | |||||
| mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
| 3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
İletken tipi
Şu anda, bakır (Cu) ve alüminyum (Al), XLPE iletkenleri için ana malzemelerdir.
(1) Bakır (Cu)
Bakır (Cu) iletken, gelişmiş elektriksel özelliklere, işlenebilirliğe ve ekonomik faydalara sahiptir.Bu nedenle çoğu yer altı iletken malzemesinde kullanılırlar.Elektrolitik bakırın saflığının% 99,96 ~% 99,86'ya ulaşması gerektiğini belirtmekte fayda var.
(2) Alüminyum (Al)
Alüminyum bakırdan yaklaşık üçte bir oranında daha hafif olduğu için kullanımı daha kolaydır.İletkenliği bakırın yaklaşık üçte ikisi kadardır, ancak daha ekonomiktir.Bu özelliklerinden dolayı Al, bakırdan sonra en yaygın kullanılan malzemedir.
XLPE'nin faydaları
Plastik yalıtım malzemeleri, mükemmel yalıtım özellikleri, kolay kablolama, bağlantı ve bakım avantajlarına sahiptir, bu nedenle gelişmiş ülkelerde yaygın olarak kullanılmaktadır.Çapraz bağlama teknolojisinin gelişmesi nedeniyle, XLPE yalıtımlı kablolar daha yüksek voltajlara uygulanabilir.Son zamanlarda XLPE kabloları, OF kablolarının yerini tamamen almıştır.XLPE'nin avantajları hafifliği, termal özellikleri, düşük kablolama maliyetleri ve düşük malzeme maliyetleridir.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
