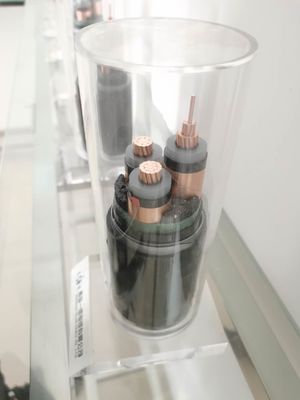

3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
Zırhlı güç kablosu
Biz Shandong Eyaleti, Çin'de bulunan profesyonel bir tel ve kablo üreticisiyiz. Şirketimiz çeşitli XLPE kablolarının tasarımı, üretimi ve satışlarında uzmanlaşmış bir şirkettir,yalıtımlı güç kabloları, çelik bant ve çelik telle zırhlı güç kabloları, düşük/orta/yüksek voltajlı xlpe yalıtım güç kabloları, bakır ve alüminyum iletkenli xlpe güç kabloları, PVC yalıtım güç kabloları,Havacılık kabloları, elektrik kablolarımız birçok ülkeye ihraç edildi ve yüksek kaliteli ürünler ve makul fiyatlarla müşterilerin sevgisini kazandılar.Farklı bölgelerde müşterilerle uzun vadeli iş ilişkileri kurmayı umuyoruz..
Fiziksel ve elektrik özellikleri
| No. çekirdek x | İzolasyon | Kabuk | Dış Ø | Ağırlık | 30°C'de hava akımları | Mevcut değerler 20°C'ye gömüldü | |
| Çapraz saniye. | kalınlığı | kalınlığı | Yaklaşık. | Yaklaşık. | |||
| İsimsel | |||||||
| Aşama | Tarafsız | değer | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 çarpı 4 artı 1 çarpı 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
PVC veya XLPE yalıtımlı veya yalıtımsız veya nötr telsiz iletim hatları için faz telleri AAC veya AAAC veya ACSR veya bakır olabilir.
Çok çekirdekli PVC veya XLPE yalıtımlı kablolar için, Messenger veya nötr iletkenlerle ve sokak aydınlatması iletkenleri, faz iletkenleri ve sokak aydınlatması ile veya olmadan
İletken, PVC yalıtımlı AAC'dir, Messenger veya nötr iletken iletim hattı
AAAC veya ACSR'dir, PVC yalıtımıyla veya olmamasıyla (XLPE).
Standart:
DIN VDE 0276 Bölüm 620 -622
HD 620 S1

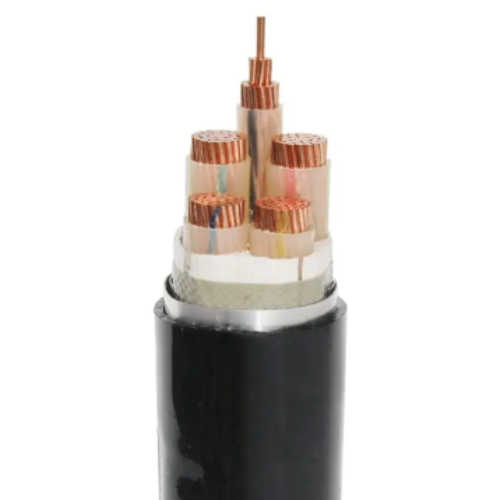

3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
Yapı:
1) Şef:
İletici: IEC 60228'e uygun
Tip 2 / VDE 0276 Tip 2 sıkıştırılmış yuvarlak bakır veya alüminyum yuvarlak iletkenler. VDE 0295 HD383.
Su engelleme
Suyu depolama, işleme, kurulum ve
İşlem süreci
Orta
İletici 3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
2) İletici koruma katmanı:
İletici koruma katmanı, tüm hava boşluklarını dışlamak için yalıtım katmasına sıkı bir şekilde bağlanan metal olmayan yarı iletken bileşik dışa vurulmuş bir katmandan oluşur.
En az kalınlık
90 °C'de 0,3 mm'dir ve maksimum hacim direnci 500 Ohm-m'dir.
3) yalıtım:
İzolasyon, DIN VDE 0207 bölüm 22 ve HD 620'ye göre 2XL1 XLPE ekstrüde kompozit malzemeden yapılmıştır.1
Onunla
Yüksek çapraz bağlantı derecesi, kirletici maddeler, gözenekler ve kuru kuruleme işlemi ile ısı direnci yok.
3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
4) yalıtım koruma tabakası:
İzolasyon koruyucu katman, izole edici katmanın üzerinde dışa çıkarılan metal olmayan, yarı iletken bir ekstrüde bileşikten oluşur.Ekstrüde edilen yarı iletken katmanı, yapıştırma veya sonlandırma için çıkarılabilen bir yapıştırıcı veya soğuktan kaynatılabilir yarı iletken bileşikten oluşmalıdır.En az kalınlığı 0.3 mm.
,
90°C'de maksimum hacim direnci 500 Ohmm'dir.
Bütün havadan kurtul.
Boşluklar ve kolayca el ile yeryüzünde soyulabilir.
3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
5) İletici
Su engelleme katmanı: yalıtım koruma katmanı yarı iletken direnç suyu kullanabilir
Kapalı olarak, bant, uzunlamalı su sıkışıklığını sağlamak için su neminin etkisi altında genişleyecektir.
6) Metal koruyucu katman: bakır bant koruyucu katman veya bakır tel koruyucu katman (CTS / CWS)
Bakır tel, en az 0,5 mm çapında iletken su tabakası üzerinde kullanılmalıdır.
Sonra spiral olarak bakır tel üzerinde 0.1mm minimum kalınlığı ile bakır bant sarmak
Metal koruma katmanının toplam kesimi Tablo 2'de gösterilmiştir.
En fazla 160°C sıcaklıkta, koruyucu katman bir saniye boyunca 1000 A'lık bir toprak hatası akımına dayanabilir.
Şekilde gösterildiği gibi, konsantrik iletkenlerin asgari çapraz kesimi DIN VDE 0273 ve 0276'ya uygun.
7) İzolasyon katmanı/
Su engelleme katmanı: Tel örgüsü, su neminin etkisi altında genişleyecek olan iletken olmayan bir su engelleme bantıyla kapanabilir.
Dikey
Su geçirmez.
3 çekirdekli bakır çekirdekli XLPE yalıtımlı güç kablosu
8) İzolasyon kabuğu (zırhlı kablolar için):
İzolasyon kılıfı, zırhın altına uygulanan ekstrüde PVC, PE veya LSZH katmanını içerir.
9) Zırhlı (zırhlı kablolar için): Zırhlılık şunları içerir: Tek çekirdek: alüminyum zırhlı (AWA)
Çok çekirdekli: çelik tel zırh (SWA) veya çelik bant zırh (STA)
(1) Galvanizli çelik şeritinin çift katmanı, uygun bir iç üstleşme şeklinde spiral olarak uygulanır.
Sıkıştırılmış
Kabukları ayırın.
(2) 0,8 mm kalınlığında galvanizli düz çelik telin spiral olarak kaplanması
Kabuk yüzeyinde,
Kapsama oranı en az %90'dır.
Düz telin yüzeyini kaplamak için% 50'lik bir kapsama oranında spiral sarma.
10) Dış kabuk:
Tüm kabuk, HD620.1 ve 2YM3 tiplerine göre dışa çıkarılmış PE bileşiği DMP2 katmanını içerir.
DIN'e göre
Ürün numarası:
vv, vv22, YJV, YJV22 1, 1-5
Çekirdek saf bakır ileticisi
2PVC yalıtım, çelik zırhlı veya zırhsız, PVC kalkanlı
3Yüksek kalite, ISO 9001, CCC, CE, ROHS sertifikasını geçti
4OEM hizmeti sağlayın.
1IEC 60502'ye eşdeğer Çin ulusal standardı GB/T12706.2-12706.3 uyarınca üretilecek.
XLPE güç kablosu.
Uygulama
Bu ürün, 6/6kV'den 26/35kV'ye kadar olan nominal voltajlı sistem güç aktarım ve dağıtım hatları için uygundur. Farklı kabuk yapılarına dayanarak,Hava ve yeraltı döşeme için kullanılabilir..
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
