| MOQ: | tartışılabilir |
| fiyat: | negotiable |
| standard packaging: | Demir-ahşap Tambur veya Bütün Ahşap Davul |
| Delivery period: | 8-15 gün |
| payment method: | L / C, T / T |
| Supply Capacity: | Ayda 100km |

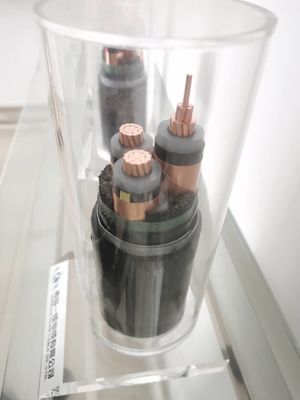

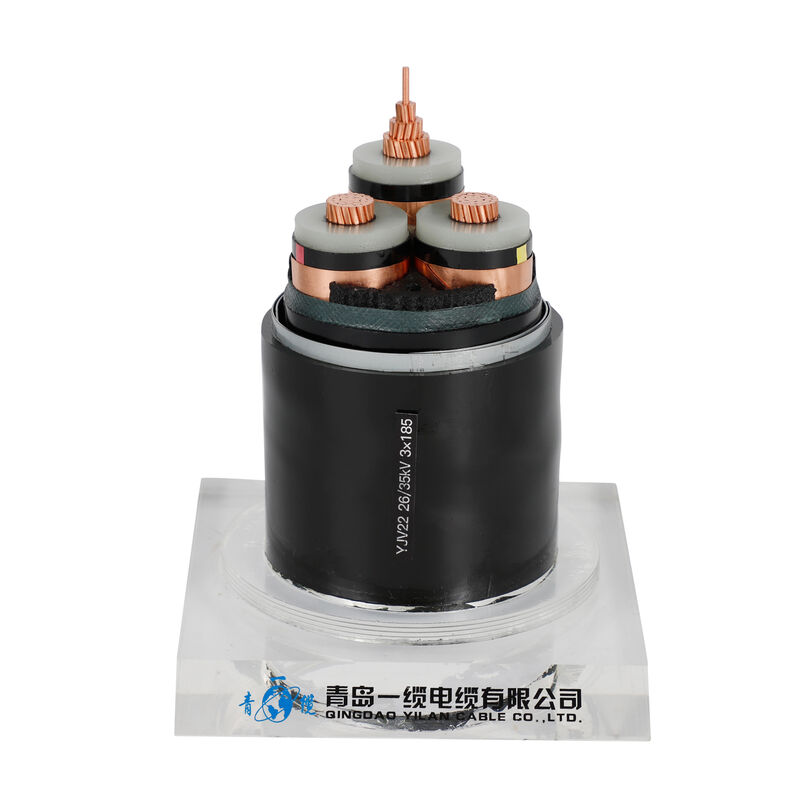

XLPE yalıtımlı PVC kablosu
XLPE yalıtımlı güç kablosunun kısa bir tanıtımı
1960'lardan bu yana Çin, mükemmel elektrik performansı, iyi aşırı yük, yüksek voltaj, büyük iletim kapasitesi, hafif ağırlık, düşme sınırı olmayan yağ kağıdı yalıtılmış elektrik kablolarını değiştirdi.ve dikey döşeme özellikleri, XLPE kablolarında önemli ilerlemeler kaydetti.XLPE kablosu sadece 35 KV ve altındaki düşük ve orta voltaj aralığında yaygın olarak kullanılamaz.Ayrıca, bazı gelişmiş sanayi ülkelerinde 500 KV ultra yüksek voltajlı XLPE kabloları açılmıştır.
Fiziksel ve elektrik özellikleri
| No. çekirdek x | İzolasyon | Kabuk | Dış Ø | Ağırlık | 30°C'de hava akımları | Mevcut değerler 20°C'ye gömüldü | |
| Çapraz saniye. | kalınlığı | kalınlığı | Yaklaşık. | Yaklaşık. | |||
| İsimsel | |||||||
| Aşama | Tarafsız | değer | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 çarpı 4 artı 1 çarpı 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Kablo nominal voltajının seçimi:
Kablonun nominal voltajı, U0 / U (Um) olarak ifade edilen kullanılan kablonun sistem voltajı ve kullanım koşullarına uygun olmalıdır, bunların hepsi etkin değerlerdir ve birim KV'dir.
U0 - kablo tasarım ileticisi ile koruma katmanı veya metal kablosu arasındaki nominal voltaj.
U ---Kablo tasarımında kullanılan iletkenler arasındaki sanayi frekansında kullanılan nominal voltaj.
Aygıtın maksimum voltajı (kullanılan maksimum voltaj veya ekipman sisteminin maksimum değeri).
XLPE kablosu ile PVC kablosu arasındaki fark
Asıl fark:
1. İletici maksimum çalışma sıcaklığı: XLPE kablosunun PVC kablosuna göre daha yüksek nominal akım ve daha uzun hizmet ömrü vardır. PVC yalıtımlı kablo 70 derece Selsüs,XLPE ise 90 santigrat..
2En yüksek kısa devre sıcaklığı (5 saniyeden daha az süren): kısa devre koşullarında PVC yalıtım kablosu 160 derece Selsiydedir.Ve çapraz bağlantılı polietilen 250 derece Selsiydedir..
3PVC ile karşılaştırıldığında, nem direnci 100 kat daha yüksek.
4Kullanım süresi: Genel olarak, XLPE yalıtımlı kablolar PVC yalıtımlı kablolardan daha uzundur.
5Fiyat: Genel olarak, XLPE yalıtımlı kabloların fiyatı PVC yalıtımlı kablolardan daha yüksektir.
6Uygulama ortamında su geçirmezlik performansı: PVC yalıtımlı kablolar XLPE yalıtımlı kablolardan daha iyidir.
7Çevre koruması: XLPE klor içermediğinden ve yanıktan sonra toksik gaz saldıracağından, XLPE yalıtımlı kablolar PVC yalıtımlı kablolardan daha çevre dostudur.
İkisi arasındaki temel fark, XLPE'nin yüksek gerilim ve düşük gerilim uygulamaları için kullanılabilmesidir.PVC yalıtımı bu kadar baskıya dayanamıyor., yani sadece düşük gerilim uygulamaları için uygundur.
|
|
