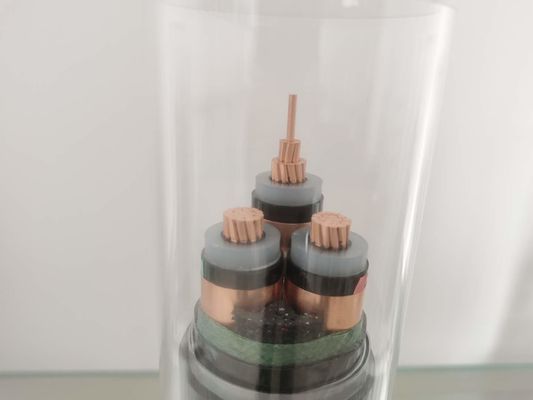

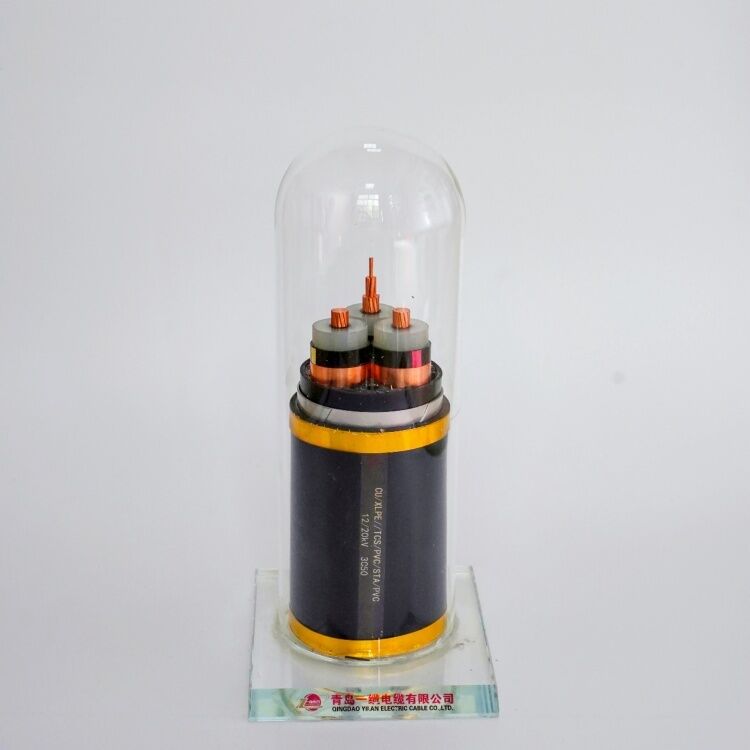

220KV iletim su geçirmez XLPE güç kablosu
XLPE kablosu
XLPE kablosu, çapraz bağlı polietilen yalıtımlı alüminyum çekirdekli zırhlı kabloyu ifade eder.XLPE kablosunda, alüminyum telli tel ilk önce yarı iletken ekstrüzyon şeklinde ekranlanır.Alüminyum örgülü tel, pürüzsüz bir iletken yüzey sağlayabilir ve kablo büküldüğünde iletken yüzeyinde bir boşluk oluşmasını önleyebilir.Kalkan iletkeni, ekstrüde XLPE bileşiği ile izole edilmiştir.Yalıtım tabakası ayrıca metal olmayan bir yarı iletken malzeme tabakası ile korunur ve üzerine bakır veya alüminyum bant formunda manyetik olmayan bir metal koruyucu tabaka uygulanır.Çok damarlı bir kablo ise, damarlı teli uygun bir dolgu ile birlikte boşluğa koyun ve PVC bant veya ekstrüde PVC ile sarın.Mekanik koruma için, iç kılıfta tek damarlı kablolar için manyetik olmayan alüminyum tel / bant / bant zırh ve çok damarlı kablolar için çelik tel zırh sağlanır.Nemin girmesini önlemek için genellikle arka renkle dış kılıf olarak bir PVC / PE tabakası sıkın.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE güç kablosu yalıtımı, 90 o C'de derecelendirilmiş XLPE'den (çapraz bağlı polietilen) yapılmıştır.
İletken: IEC 60228 seviye 2'ye göre düz yuvarlak, sıkıştırılmış telli alüminyum tel veya yüksek saflıkta bakır.
Dış kılıf: PVC veya LSOH-düşük duman ve halojensiz
Anma gerilimi: orta ve alçak gerilim
Yönetici standardı: GB / T12706-2002 standardına göre üretilmiştir (IEC60502 ile aynı).
Zırh: galvanizli çelik tel veya çelik bant.
Uygulama
XLPE kablolar 132 kV genel yüksek gerilim ve ultra yüksek gerilim uygulamaları için uygundur.Kablo, dielektrik kaybının önemli bir rol oynadığı yüksek voltajlı iletimde uzun kablo yolları için kullanılabilir.Diğer yüksek voltajlı kablolarla karşılaştırıldığında, bu kablo hafiftir, bu nedenle kolayca gerilebilir.İzolatörden hiçbir zaman yağ göçü olmadığından, tereddüt etmeden eğimli veya dikey çalışacak şekilde monte edilebilir.XLPE yalıtım malzemesi son derece yüksek nem direncine sahiptir, bu nedenle bağlantı ve sonlandırma sırasında özel önlemlere gerek yoktur.XLPE kabloların bağlanması, benzer sınıftaki diğer geleneksel kablolardan daha az zaman alır.Bu kablolar, köprüler gibi herhangi bir titreşim düzeninde güvenle kullanılabilir.Bu kablolar yer altı sularına, kimyasallara, yağa ve aşındırıcı florür tuzlarına karşı daha dayanıklıdır.Bunların yangın tehlikesi yoktur.Bu kablolar, eskime nedeniyle arızalanmaya daha az meyillidir ve daha uzun hizmet ömrüne sahiptir.
