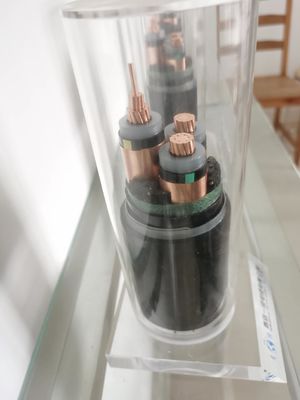

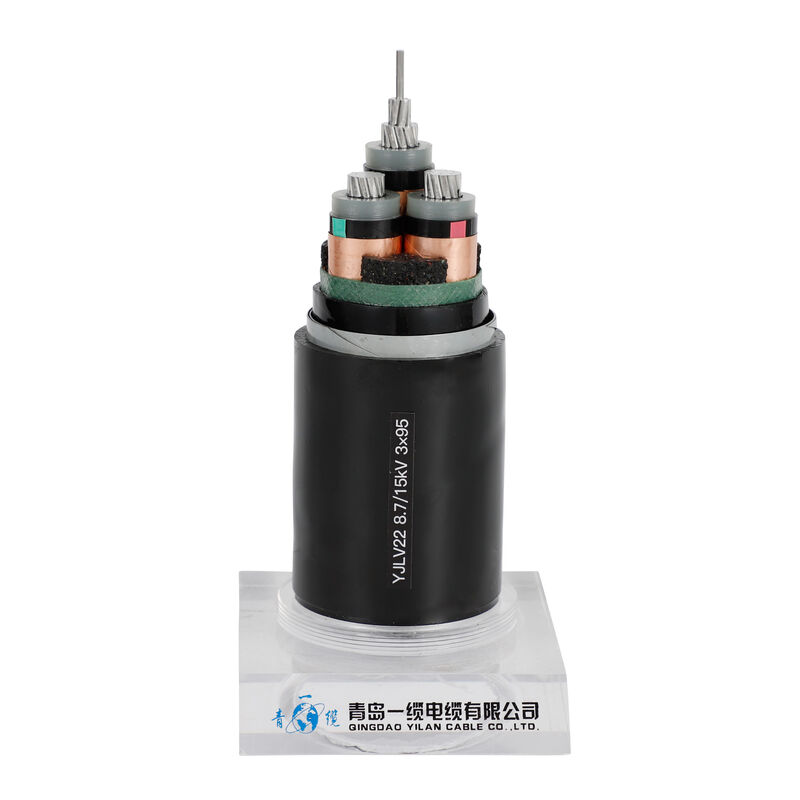

3 çekirdekli XLPE yalıtımlı güç kablosu
XLPE yalıtımlı kablo
XLPE, çapraz bağlı polietilen veya vulkanize polietilen anlamına gelir.Kısacası, XLPE güç kablosu, XLPE bileşiği ile düzgün bir şekilde izole edilmiş bir kablodur.XLPE güç kablolarına bazen PEX kabloları veya XLPE kabloları denir.
XLPE çapraz bağlı polietilen olduğundan, PVC kablolara kıyasla, XLPE güç kabloları daha yüksek anma akımına ve daha uzun hizmet ömrüne sahiptir.Kısa devre koşulları altında, XLPE güç kabloları 250ºC'ye kadar sıcaklıklara dayanabilirken, PVC kablolar 160ºC'ye kadar sıcaklıklara dayanabilir.XLPE güç kabloları ayrıca acil durumlarda daha yüksek bir aşırı yük kapasitesine sahiptir.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE güç kablosu yalıtımı, 90 o C'de derecelendirilmiş XLPE'den (çapraz bağlı polietilen) yapılmıştır.
İletken: IEC 60228 seviye 2'ye göre düz yuvarlak, sıkıştırılmış telli alüminyum tel veya yüksek saflıkta bakır.
Dış kılıf: PVC veya LSOH-düşük duman ve halojensiz
Anma gerilimi: orta ve alçak gerilim
Yönetici standardı: GB / T12706-2002 standardına göre üretilmiştir (IEC60502 ile aynı).
Zırh: galvanizli çelik tel veya çelik bant.
XLPE izolatörün mekansal özellikleri
Polietilenin uzun moleküler zincirleri, kauçuk vulkanizasyona benzer bir işlemle birbirine çapraz bağlanır, böylece güçlü bağlara sahip üç boyutlu bir ağ yapısı oluşturur.Saf polietilen termoplastik bir malzemedir, yani ısıtıldığında yumuşar ve plastik olur, soğutulduğunda sertleşir.Saf polietilen, termoset XLPE'ye dönüştürülecek, yani ısıtıldıktan sonra kalıcı olarak katılaşacaktır.Çapraz bağlama işlemi sayesinde, kablonun polietilen yalıtım tabakası termal stabiliteye sahiptir ve erime noktası da büyük ölçüde iyileştirilir.Bu nedenle XLPE yalıtımlı kablolar daha yüksek ısı direncine ve dolayısıyla termal deformasyona karşı daha iyi dirence sahiptir.Mükemmel termal performansı nedeniyle, XLPE kabloların akım taşıma kapasitesi geleneksel kablolardan daha yüksektir.
