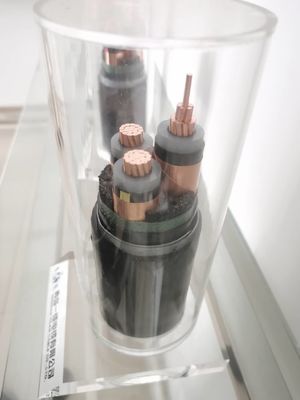

220kV XLPE izoleli suya dayanıklı kablo
Teknik veri
Maksimum iletken sıcaklığı: normal (90), acil durum (130 ℃) veya 5 saniyeyi (250 ℃) geçmeyen kısa devre koşulları altında.
Minimum ortam sıcaklığı: Ortam sıcaklığı 0 ° C'den düşükse, kablo önceden ısıtılmalıdır
Minimum bükülme yarıçapı: 20 (d + D) ±% 5
1. İletken:
1.1 Birkaç kat eşmerkezli sarmal sargıdan oluşan kompakt dairesel iletken.
1.2 Parçalı iletkenler.İletkenler, silindirik bir çekirdek oluşturmak için bir araya getirilmiş çok sayıda parçalı iletkenden oluşur.
2. İletken üzerindeki yarı iletken koruyucu tabaka:
Elektrik alan yoğunlaşmasını önlemek için, iletken ile yalıtım katmanı arasında ultra pürüzsüz yarı iletken XLPE arabirimi vardır.
3. XLPE yalıtımı:
Yüksek voltaj altında çalışırken, yalıtım tabakası koruyucu tabakayı toprak potansiyelinde çalışan koruyucu tabakadan izole eder.Yalıtım malzemesi, nominal ve geçici çalışma koşulları altında elektrik alanına dayanabilmelidir.
4. Yalıtım katmanı üzerindeki yarı iletken koruyucu katman:
Bu katman, iletken blendajla aynı işleve sahiptir: kademeli olarak sıfır olmayan bir elektrik alanına sahip bir yalıtım ortamından sıfır elektrik alanına sahip bir iletken ortama (burada, metal kablo kalkanı) geçiş yapar.
5. Metal ekran:
Boyuna kaynaklı oluklu alüminyum ekran
Çekirdek: Tek
6. Kılıf:
PVC (IEC60502 ST 2) PE (IEC60502 ST 7)
7. Çekirdek tanıma:
doğal
8. Kablo işaretlemesi:
Kabartma veya baskı
9. Standart:
IEC 60840 IEC 62067 GB / T 11017 GB / T 18890
10. Uygulama:
Dağıtım şebekesinin iki ünitesi, jeneratör ünitesi ve dağıtım ünitesi veya iletim istasyonu veya trafo merkezi arasındaki iletim hattı için kullanılır.
11. Döşeme:
Hava taşımacılığı veya doğrudan gömme
Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
| çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
| Nominal | |||||||
| Evre | Nötr | değer | |||||
| mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
| 3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |

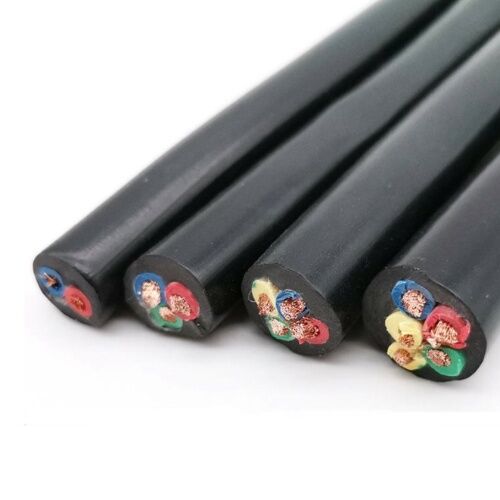

XLPE güç kablosu yalıtımı, 90 o C'de derecelendirilmiş XLPE'den (çapraz bağlı polietilen) yapılmıştır.
İletken: IEC 60228 seviye 2'ye göre düz yuvarlak, sıkıştırılmış telli alüminyum tel veya yüksek saflıkta bakır.
Dış kılıf: PVC veya LSOH-düşük duman ve halojensiz
Anma gerilimi: orta ve alçak gerilim
Yönetici standardı: GB / T12706-2002 standardına göre üretilmiştir (IEC60502 ile aynı).
Zırh: galvanizli çelik tel veya çelik bant.
İnşaat
Orkestra şefi: Tavlı bakır veya kalaylı bakır-
Yuvarlak katı bakır tel IEC 60228 Sınıf 1 (RE) -
Yuvarlak bükülü bakır tel IEC 60228 Sınıf 2 (RM)
-Sektör şeklinde bükülmüş bakır tel IEC 60228 Sınıf 2 (SM) -
Yuvarlak esnek bakır tel IEC 60228 seviye 5
İletken koruyucu tabaka: yarı iletken bant veya yarı iletken ekstrüzyon
İzolasyon tabakası: XLPE
İzolasyon koruyucu tabaka: yarı iletken bant veya yarı iletken ekstrüzyon veya / ve bakır bant
İç kapak: sarılmış veya ekstrüde edilmiş dolgu ve bant
Metal zırh: galvanizli çelik bant (STA) veya galvanizli çelik tel (SWA)
Kılıf: PVC veya PE
