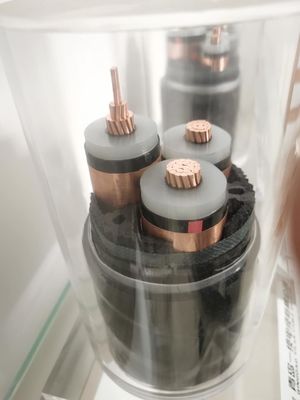

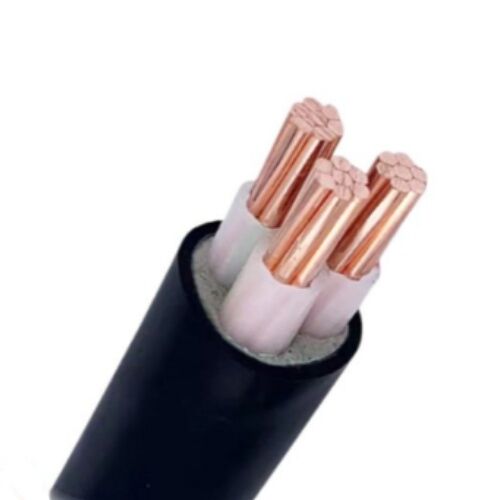

XLPE İzoleli Elektrik Kabloları
XLPE İzoleli KabloUygulama
XLPE yalıtımlı güç kabloları, 15 kV'a kadar nominal gerilimli güç iletim ve dağıtım sistemleri için uygundur.Açık havada sabit kurulum için doğrudan kablo kanalına gömülür.Çelik bant zırhlı (STA) kablolar, mekanik kuvvetlere dayanabilir ancak büyük çekme kuvvetlerine dayanamaz.Çelik zırhlı (SWA) kablolar, mekanik kuvvetlere ve çekme kuvvetlerine dayanabilir.
Anma gerilimi: 0.6 / 1kV, 1.8 / 3kV, 3.6 / 6kV, 6 / 6kV, 6 / 10kV, 8.7 / 10kV, 8.7 / 15kV
Fiziksel ve Elektriksel Özellikler
| Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
| çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
| Nominal | |||||||
| Evre | Nötr | değer | |||||
| mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
| 3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Mükemmel elektriksel ve fiziksel özellikler - daha az elektrik iletim kaybı ve enerji tasarrufu.
Büyük akım-daha yüksek çalışma sıcaklığı taşıma yeteneği.
Termal deformasyona, gerilim çatlamasına ve termal yaşlanmaya karşı daha yüksek güç ve stabilite direnci
Kurulumu kolay - hat düzeni kısıtlaması, arazi veya yükseklik kısıtlaması yok.
60 yıla kadar bakım gerektirmez.
Bizim avantajımız
Yalnızca yüksek kaliteli XLPE yalıtım malzemeleri kullanın.
Seri üretim size rekabetçi fiyatlar sunar.
Ücretsiz örnekler ve OEM sağlanır.
İnşaat
Orkestra şefi: Tavlı bakır veya kalaylı bakır-
Yuvarlak katı bakır tel IEC 60228 Sınıf 1 (RE) -
Yuvarlak bükülü bakır tel IEC 60228 Sınıf 2 (RM)
-Sektör şeklinde bükülmüş bakır tel IEC 60228 Sınıf 2 (SM) -
Yuvarlak esnek bakır tel IEC 60228 seviye 5
İletken koruyucu tabaka: yarı iletken bant veya yarı iletken ekstrüzyon
İzolasyon tabakası: XLPE
İzolasyon koruyucu tabaka: yarı iletken bant veya yarı iletken ekstrüzyon veya / ve bakır bant
İç kapak: sarılmış veya ekstrüde edilmiş dolgu ve bant
Metal zırh: galvanizli çelik bant (STA) veya galvanizli çelik tel (SWA)
Kılıf: PVC veya PE
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
