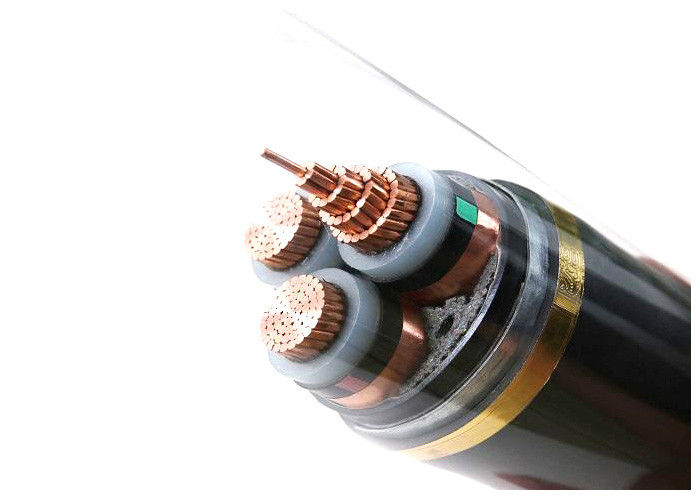

XLPE İzoleli 3.6kV/6kV IEC60502-2 STA OG Elektrik Güç Kablosu
Başvuru
Daha büyük pozitif basınca dayanabilen şaftlara, suya ve toprağa uygulayın. Medya Gerilimi XLPE Yalıtımlı güç kablosu, 35kV veya daha düşük güç iletim ve dağıtım sistemlerinde gücün iletilmesi ve dağıtılması için kullanılır. Genellikle yağa batırılmış kağıt yalıtımlı güç kablosunun tamamen yerine enerji, inşaat, madenler, metalurji, petrokimya endüstrisi ve iletişim gibi alanlara uygulanır.
Mülk
Bu ürün, AC anma gerilimi (U0/U) 3.6/6kV-26/36kV olan enerji iletim ve dağıtım hattına uygulanabilir. Koruma katmanı yapısının farklılığına göre sırasıyla havada (kablo köprüsü çerçevesi, iç duvar desteği ve tepsi) ve toprakta (doğrudan gömülü, kablo kanalı, boru vb.) yönlendirilir.
1. Uzun süreli çalışma için iletkenin izin verilen en yüksek çalışma sıcaklığı 90 derecedir.
2.Kısa devrede (Maksimum uzun süre 5 saniyeden fazla değildir). İletken için en yüksek sıcaklık 250 dereceden fazla değildir.
3.Kablo yatay düşme sınırı olmadan döşenir. Yatarken ortam sıcaklığı 0'ın altında olmamalıdır. Aksi takdirde önceden ısıtılması gerekir.
4.Mükemmel elektrik performansı, kimyasal korozyona karşı direnç.
5.Döşendiklerinde tavsiye edilen çekişe dayanabilirler.Dışardan çekişe dayanabilirler.Yakıldıktan sonra halojensiz olarak düşük duman bırakırlar.Kablonun yanmasını geciktirirler.
Yapı
| İletken |
Kompakt Örgülü Bakır İletken, IEC 60228'e göre Sınıf 2 |
| Dairesel katı Bakır İletken, IEC 60228'e göre Sınıf 1 |
| Esnek Örgülü Bakır İletken, IEC 60228'e göre Sınıf 5 |
| İletken Ekranı |
Yarı iletken |
| Yalıtım |
XLPE(Çapraz bağlı polietilen) |
| Yalıtım Ekranı |
Yarı iletken |
| Metalik Kalkan |
Bakır Bant Ekranı veya Bakır tel ve bakır bant Kalkanı |
| Dolgu |
Dolgu şeritleri |
| Sarma Bandı |
Dokumasız ambalaj bandı veya lsoh ambalaj bandı |
| İç Kaplama |
Ekstrüde PVC veya LSOH |
| Zırh |
Çelik Bant Zırhı |
| Genel Kılıf |
PVC, FR-PVC, PE veya LSOH |
Özellikler
| OG(6 ila 35kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Çekirdek Sayısı |
İletken kesit alanı (mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
Al Çekirdek |
| YJV, N2XSY;PVC kılıflı güç kablosu |
YJLV, NA2XSY; PVC kılıflı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
| YJV32,YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
YJLV32,YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
| pvc izolasyon |
| Cu Çekirdek |
Al Çekirdek |
| VV(VY);PVC(PE)kılıflı güç kablosu |
VLV(VLY);PVC(PE)kılıflı güç kablosu |
| VV22(VV23);çelik bant zırhlı,PVC(PE)kılıflı güç kablosu |
VLV22(VLV23);çelik bant zırhlı,PVC(PE)kılıflı güç kablosu |
| VV32(VV33),VV42(VV43);çelik tel zırhlı, PVC(PE)kılıflı güç kablosu |
VLV32(VLV33),VLV42(VLV43);çelik tel zırhlı,PVC(PE)kılıflı güç kablosu |
Teknik veriler
| Test voltajı |
6/10kV |
[kV] |
21 / 5 dk. |
| |
12/20kV |
[kV] |
42 / 5 dk. |
| |
18 / 30kV |
[kV] |
63 / 5 dk. |
| Sıcaklık aralığı |
hareket halinde |
|
-20°C'den +90°C'ye kadar |
| |
sabit |
|
-20°C'den +90°C'ye kadar |
| Çalışma sıcaklığı |
kısa devre |
°C |
250 |
| Kısa devre süresi |
maks. |
[sn] |
5 |
| Bükülme yarıçapı |
dk. |
x çapı |
15 |
| Yanıcılık |
standart |
|
EN 50265-2-1 |
| Nom. İletkenin kesiti |
Tel No./Çap. İletkenin |
Yalıtım Kalınlığı |
İç Kılıf Kalınlığı |
Çelik Bant Kalınlığı |
Kılıf Kalınlığı |
Yaklaşık. OD |
Yaklaşık. Ağırlık |
Maks. İletkenin DC Direnci (20 °C) |
Test Gerilimi AC |
Mevcut Derecelendirme |
| mm2 |
adet/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5 dak |
Havada (A) |
Toprakta(A) |
| 3×35 |
7/2.52 |
5.5 |
1.8 |
2 × 0,5 |
2.9 |
58.0 |
4840 |
0,524 |
42 |
140 |
155 |
| 3×50 |
10/2,52 |
5.5 |
1.8 |
2 × 0,5 |
3.0 |
61.0 |
5463 |
0,387 |
42 |
165 |
180 |
| 3×70 |
14/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.1 |
65.0 |
6446 |
0,268 |
42 |
210 |
220 |
| 3 × 95 |
19/2,52 |
5.5 |
2.0 |
2 × 0,5 |
3.2 |
68.0 |
7457 |
0,193 |
42 |
255 |
265 |
| 3 × 120 |
24/2.52 |
5.5 |
2.0 |
2 × 0,5 |
3.3 |
71.0 |
8459 |
0,153 |
42 |
290 |
300 |
| 3×150 |
30/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.4 |
75.0 |
10555 |
0,124 |
42 |
330 |
340 |
| 3 × 185 |
37/2,52 |
5.5 |
2.2 |
2 × 0,5 |
3.5 |
78.0 |
11925 |
0,0991 |
42 |
375 |
380 |
| 3 × 240 |
48/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.7 |
83.0 |
13959 |
0,0754 |
42 |
435 |
435 |
| 3×300 |
61/2,52 |
5.5 |
2.2 |
2 × 0,8 |
3.9 |
88.0 |
16314 |
0,0601 |
42 |
495 |
485 |
| 3×400 |
61/2,97 |
5.5 |
2.3 |
2 × 0,8 |
4.1 |
95.0 |
19032 |
0,047 |
42 |
565 |
520 |
Ürün Özellikleri:
- Mükemmel Elektriksel ve Fiziksel Özellikler - Çok daha az elektrik iletim kaybı, enerji tasarrufu.
- Büyük Akımları Taşıma Yeteneği - Daha yüksek çalışma sıcaklığı.
- Daha yüksek mukavemet ve stabilite - Anti termal deformasyon, stres çatlağı ve Termal Yaşlanma.
- Kurulum Kolaylığı - Hat düzeni sınırlaması, topografya veya yükseklik sınırlaması yoktur.
- Bakım gerektirmez - 60 yıla kadar uzun servis ömrü.
