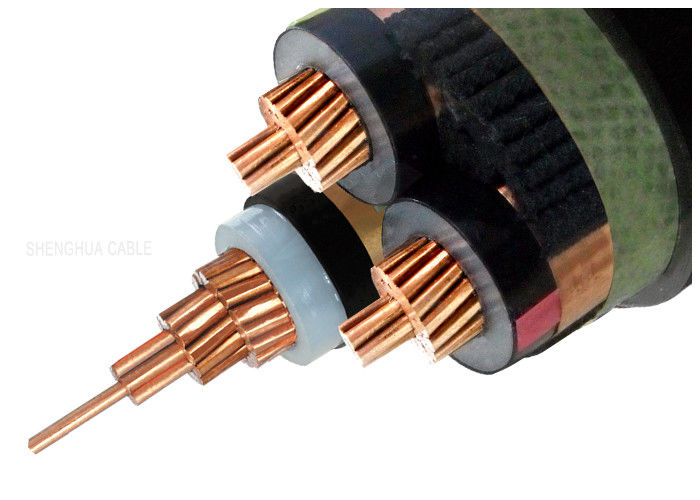

19/33KV Üç Çekirdekli Ekranlı Yüksek Gerilim XLPE İzoleli Güç Kablosu 3x300SQMM
Yapı
CU/XLPE/STA/PVC Zırhlı Elektrik Kablosu
- IEC 60228'e göre çok telli yuvarlak çıplak alüminyum çekirdek
- İç yarı iletken katman
- Damar izolasyonu XLPE
- HD 308 S2'ye göre renk kodu
- Dış yarı iletken katman
- Yarı iletken bant
- Bakır bant ekranı
- Dolgu
- PVC iç kılıf
- Galvanizli çelik bant zırhı (STA)
- PVC dış kılıf (kırmızı veya siyah)
Kod adı:
YJ: XLPE izolasyonu
L: Alüminyum iletken
V: PVC kılıf
32:Çelik tel zırhlama—3 çekirdek
22:Çelik bant zırhlama—3 çekirdek
72: Alüminyum tel zırhlama - 1 çekirdek
62: Paslanmaz çelik şerit zırhlama — 1 çekirdek
ZR: Aleve dayanıklı
Başvuru
Gerilimi 35kV ve altında olan enerji iletim ve dağıtım hatlarında kullanılır.
Toprakta, tesislerin içinde ve dışında, dış mekanlarda, kablo kanallarında, suda, kabloların daha ağır mekanik gerilime ve çekme gerilimine maruz kalmadığı koşullarda statik uygulama için Yüksek ve Orta Gerilim güç kablosu.
| OG(11kv 15kv 33kv) Güç Kablosu |
| Model ve Açıklama Uo/U(Um)=3,6/6(7,2), 6/6(7,2), 6/10(12), 8,7/10(12), 8,7/15(17,5), 12/20(24), 18/30(36), 21/35(40,5), 26/35(40,5)kV |
Çekirdek Sayısı |
İletken kesit alanı (mm2) |
| xlpe yalıtım |
1 çekirdek 3 çekirdek |
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2 |
| Cu çekirdeği |
| YJV, N2XSY;PVC kılıflı güç kablosu |
| YJV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
| YJV32,YJV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
| Al Çekirdek |
| YJLV, NA2XSY; PVC kılıflı güç kablosu |
| YJLV22; çelik bant zırhlı, PVC kılıflı güç kablosu |
| YJLV32,YJLV42; çelik tel zırhlı, PVC kılıflı güç kablosu |
Standart
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706
Talep üzerine BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler:
Maksimum İletken Sıcaklığı: normalin altında (90OC), acil durum (130OC) veya kısa devre 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Tek damar için 15 x kablo dış çapı
Çok çekirdekli için 12 x kablo dış çapı
| Test voltajı |
6/10kV |
[kV] |
21 / 5 dk. |
| |
12/20kV |
[kV] |
42 / 5 dk. |
| |
18 / 30kV |
[kV] |
63 / 5 dk. |
| Sıcaklık aralığı |
hareket halinde |
|
-5°C ila +70°C |
| |
sabit |
|
-20°C ila +70°C |
| Çalışma sıcaklığı |
kısa devre |
°C |
250 |
| Kısa devre süresi |
maks. |
[sn] |
5 |
| Bükülme yarıçapı |
dk. |
x çapı |
15 |
| Yanıcılık |
standart |
|
EN 60332-1-2 |
| Nom. İletkenin kesiti |
Tel No./Çap. İletkenin |
Yalıtım Kalınlığı |
İç Kılıf Kalınlığı |
Dia. Zırh Teli |
Kılıf Kalınlığı |
Yaklaşık. OD |
Yaklaşık.
Ağırlık
|
Maks. İletkenin DC Direnci (20 °C) |
Test Gerilimi AC |
Mevcut Derecelendirme |
| mm2 |
adet/mm |
mm |
mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
kV/5 dak |
Havada (A) |
Toprakta(A) |
| 3×50 |
10/2,52 |
8 |
1.8 |
3.15 |
3.5 |
80.0 |
9376 |
0,387 |
63 |
175 |
180 |
| 3×70 |
14/2.52 |
8 |
1.8 |
3.15 |
3.6 |
84.0 |
10426 |
0,268 |
63 |
220 |
220 |
| 3 × 95 |
19/2,52 |
8 |
1.8 |
3.15 |
3.7 |
87.0 |
11475 |
0,193 |
63 |
255 |
265 |
| 3 × 120 |
24/2.52 |
8 |
1.8 |
3.15 |
3.8 |
90.0 |
12598 |
0,153 |
63 |
290 |
300 |
| 3×150 |
30/2,52 |
8 |
1.8 |
3.15 |
3.9 |
93.0 |
13855 |
0,124 |
63 |
330 |
340 |
| 3 × 185 |
37/2,52 |
8 |
1.8 |
3.15 |
4.0 |
96.0 |
15233 |
0,0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2,52 |
8 |
2.0 |
3.15 |
4.2 |
102.0 |
17481 |
0,0754 |
63 |
495 |
435 |
| 3×300 |
61/2,52 |
8 |
2.0 |
3.15 |
4.4 |
107.0 |
19731 |
0,0601 |
63 |
565 |
485 |
| 3×400 |
61/2,97 |
8 |
2.0 |
3.15 |
4.6 |
114.0 |
23422 |
0,0470 |
63 |
640 |
520
|
