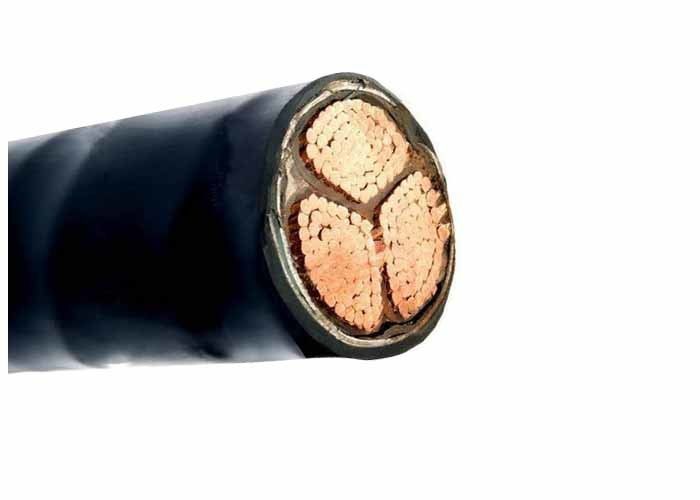

XLPE İzoleli PVC Kılıf 185 Metrekare Elektrik Kablosu LV Çekirdekli Zırhlı Güç Kablosu
Uygulamalar: XLPE İzoleli Kablo, 0.6/1KV anma geriliminde enerji dağıtım ve iletim hattı olarak kullanılır.
Yapı:
| İletken | IEC 60228, Sınıf 2'ye uygun Bakır İletken |
| Dairesel veya Şekilli iletken |
| Esnek iletken (sınıf 5) isteğe bağlı. |
| Yalıtım | XLPE (Çapraz Bağlı Polietilen) 90°C'de derecelendirilmiştir, birçok renk isteğe bağlıdır |
| Metalik Ekran isteğe bağlı | İsteğe bağlı olarak bakır bant veya bakır teller örgü |
| Kılıf | IEC 60502'ye göre PVC veya FR-PVC tipi ST2, siyah veya kırmızı veya özelleştirme |
Teknik veriler:Anma gerilimi: 0,6/1kV Alçak Gerilim
Maksimum İletken Sıcaklığı: normal (90°C), acil durum (130°C) veya kısa devre koşullarında 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Zırhsız tek çekirdek için 20 x kablo dış çapı
Zırhsız çok çekirdekli için 15 x kablo dış çapı
Zırhlı tek çekirdek için 15 x kablo dış çapı
Zırhlı çok çekirdekli kablo için 12 x dış çap
Standartlar:Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
Talep üzerine BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1. Kurulum sıcaklığı 20°C'nin üzerinde olmamalıdır. Ortam sıcaklığı 0°C'nin altındaysa kablo önceden ısıtılmalıdır.
2. Kablonun bükülme yarıçapı 8 katından az olmamalıdır.
3. Kurulumdan sonra kablonun 15 dakika boyunca gerilim testine tabi tutulması gerekir. 3.5kvDC
Teknik parametre:
| Nom. İletkenin kesiti | Yalıtım Kalınlığı | Kılıf Kalınlığı | Yaklaşık. OD | Yaklaşık Ağırlık | Maks. İletkenin DC Direnci (20 °C) | Test Gerilimi AC | Mevcut Derecelendirme |
| mm2 | mm | mm | (mm) | kg/km | Ω /km | kV/5 dak | Havada (A) | Toprakta(A) |
| 1 × 300 | 1.8 | 1.8 | 27.0 | 3042 | 0,0601 | 3.5 | 620 | 610 |
| 3×300 | 1.8 | 2.6 | 51.0 | 9465 | 0,0601 | 3.5 | 505 | 515 |
| 4×300 | 1.8 | 2.6 | 52 | 12550 | 0,0601 | 3.5 | 505 | 515 |
| 5×300 | 1.8 | 3.2 | 70.0 | 16670 | 0,0601 | 3.5 | 505 | 515 |
| 3 × 300+ 1 × 150 | 1.8 | 2.7 | 54 | 11155 | 0,0601 | 3.5 | 505 | 515 |
| 4 × 300+ 1 × 150 | 1.8 | 3.1 | 66.3 | 14321 | 0,0601 | 3.5 | 505 | 515 |
Sipariş Önerisi
Nominal Gerilim
Uygulama Standardı: IEC/BS/UL/GB
Çekirdek Sayısı
İletken Boyutu ve Yapısı
Yalıtım Türü
Zırhlı veya zırhsız. Zırh ise, zırh türü ve malzemesi
Kılıf Gereksinimi
Kablo Uzunluğu ve Paketleme Gereksinimi
Diğer Gereksinim
Paketleme ve nakliye:Satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.
Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
Satış Sonrası Hizmet
Biz, Shanghai Shenghua Cable Group olarak Ar-Ge ve kablo ve tel üretiminde uzmanlaştık. İşletmenin tüm yönetim sürecini kapsayan ISO9001:2008 Uluslararası Kalite Sistem Sertifikasını (ZDHY) geçtik. Ürünlerin uluslararası standartlara uygun olmasını sağlamak için kapsamlı bir kalite kontrol sistemi uygulamaya konmuştur. İlkemiz şudur: Üst düzey kurumsal, birinci sınıf ürün, mükemmel hizmet ve tanınmış marka kurmak. "Kullanıcılara her zaman güvenilir ürünler sunmaya adanmış kalite güvencesine uymak" kaliteye olan bağlılığımızdır. Şirketimizin ürünleri PICC (Çin Halk Sigorta Şirketi) tarafından sigortalıdır. Ayrıca aşağıdaki özel garantileri de sunuyoruz:
1．Sözleşmede belirtilen garanti süresi şartlarına uyacağımızı garanti ederiz.
2. Bu spesifikasyona göre üretilecek ve Mallar yeni, kullanılmamış, en yeni veya güncel modellerden olacaktır. Seçildikten sonra, Malları kesinlikle Sözleşmenin gerekliliklerine göre tedarik edeceğiz.
3. Garanti, Malların veya herhangi bir bölümünün tarihinden itibaren on iki (12) ay süreyle geçerli kalacaktır.
duruma göre nihai varış noktasına teslim edilmiş ve kabul edilmiştir
SCC'de belirtilen süre boyunca veya limandan sevkiyat tarihinden itibaren on sekiz (18) ay süreyle veya
Hangi dönem daha erken biterse, menşe ülkedeki yükleme yeri.
4. Garanti süresi içerisinde, Malın kalitesinde herhangi bir sorun olması durumunda, alıcı yazılı olarak veya acente aracılığıyla doğrudan üreticiye bildirimde bulunabilir. Üretici, onarımı veya değiştirmeyi makul bir sürede yapacak ve bununla ilgili tüm masrafları karşılayacaktır.
Shanghai Shenghua Kablo (Grup) Co, Ltd
