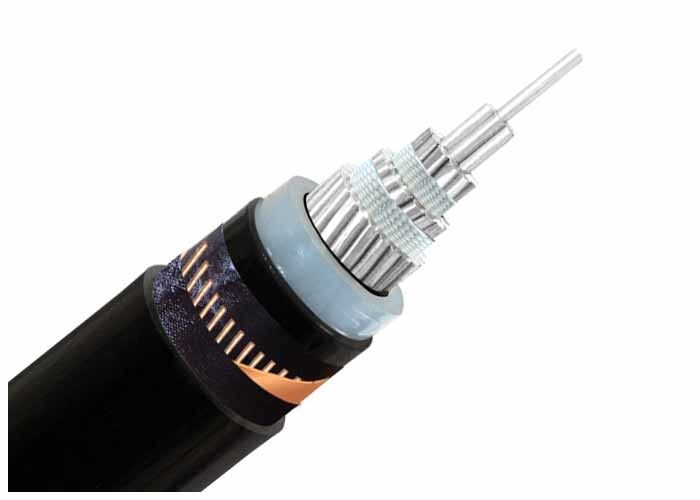

Güç Dağıtımı 12KV için Bakır Tel Ekran Alüminyum İletken XLPE İzoleli Güç Kablosu
Uygulamalar: XLPE İzoleli Kablo, 6/10KV anma geriliminde enerji dağıtım ve iletim hattı olarak kullanılır.
Yapı:
| İletken |
IEC 60228, Sınıf 2'ye göre Alüminyum İletken |
| Dairesel veya Şekilli iletken |
| Yalıtım |
XLPE (Çapraz Bağlı Polietilen) 90°C'de derecelendirilmiştir, birçok renk isteğe bağlıdır |
| Metalik Ekran isteğe bağlı |
İsteğe bağlı olarak bakır bant veya bakır teller örgü |
| Kılıf |
IEC 60502'ye göre PVC veya FR-PVC tipi ST2, siyah veya kırmızı veya özelleştirme |
Sipariş Önerisi
Nominal Gerilim
Uygulama Standardı: IEC/BS/UL/GB
Çekirdek Sayısı
İletken Boyutu ve Yapısı
Yalıtım Türü
Zırhlı veya zırhsız. Zırh ise, zırh türü ve malzemesi
Kılıf Gereksinimi
Kablo Uzunluğu ve Paketleme Gereksinimi
Diğer Gereksinim
Teknik veriler:Anma gerilimi: 6/10kV Alçak Gerilim
Maksimum İletken Sıcaklığı: normal (90°C), acil durum (130°C) veya kısa devre koşullarında 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Zırhsız tek çekirdek için 20 x kablo dış çapı
Zırhsız çok çekirdekli için 15 x kablo dış çapı
Zırhlı tek çekirdek için 15 x kablo dış çapı
Zırhlı çok çekirdekli kablo için 12 x dış çap
Standartlar:Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
Talep üzerine BS, DIN, VDE ve ICEA gibi diğer standartlar
Teknik parametre:
| Nom. İletkenin kesiti |
Yalıtım Kalınlığı |
Kılıf Kalınlığı |
Yaklaşık. OD |
Yaklaşık. Ağırlık |
Maks. İletkenin DC Direnci (20 °C) |
Test Gerilimi AC |
Mevcut Derecelendirme |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5 dak |
Havada (A) |
Toprakta(A) |
| 1×35 |
3.4 |
1.8 |
22 |
502 |
0,868 |
21 |
180 |
195 |
| 1×50 |
3.4 |
1.9 |
23 |
575 |
0,641 |
21 |
215 |
230 |
| 1×70 |
3.4 |
1.9 |
24 |
664 |
0,443 |
21 |
265 |
285 |
| 1×95 |
3.4 |
2.0 |
26 |
790 |
0,320 |
21 |
325 |
345 |
| 1×120 |
3.4 |
2.0 |
28 |
916 |
0,253 |
21 |
375 |
395 |
| 1×150 |
3.4 |
2.1 |
30 |
1038 |
0,206 |
21 |
425 |
445 |
| 1×185 |
3.4 |
2.1 |
31 |
1190 |
0,164 |
21 |
490 |
500 |
| 1×240 |
3.4 |
2.2 |
34 |
1423 |
0,125 |
21 |
580 |
590 |
| 1×300 |
3.4 |
2.4 |
36 |
1650 |
0,100 |
21 |
665 |
670 |
| 1×400 |
3.4 |
2.4 |
39 |
2027 |
0,0778 |
21 |
785 |
780 |
| 1×500 |
3.4 |
2.5 |
42 |
2384 |
0.0600 |
21 |
910 |
895 |
| 1×630 |
3.4 |
2.5 |
48 |
3046 |
0,0469 |
21 |
1060 |
1016 |
| 1×800 |
3.4 |
2.7 |
52 |
3575 |
0,0367 |
21 |
1230 |
1160 |
| 1×1000 |
3.4 |
2.9 |
57 |
4300 |
0,0291 |
21 |
1410 |
1300 |
| 1×1200 |
3.4 |
3.0 |
61 |
4986 |
0,0247 |
21 |
1540 |
1410 |
| 3×25 |
3.4 |
2.8 |
42 |
1430 |
1.20 |
21 |
110 |
110 |
| 3×35 |
3.4 |
2.9 |
44 |
1640 |
0,868 |
21 |
130 |
130 |
| 3×50 |
3.4 |
2.9 |
46 |
1881 |
0,641 |
21 |
160 |
155 |
| 3×70 |
3.4 |
2.9 |
50 |
2205 |
0,443 |
21 |
195 |
155 |
| 3×95 |
3.4 |
3.3 |
54 |
2653 |
0,320 |
21 |
235 |
190 |
| 3×120 |
3.4 |
3.3 |
58 |
3087 |
0,253 |
21 |
275 |
225 |
| 3×150 |
3.4 |
3.6 |
62 |
3518 |
0,206 |
21 |
310 |
225 |
| 3×185 |
3.4 |
3.6 |
65 |
3877 |
0,164 |
21 |
355 |
325 |
| 3×240 |
3.4 |
3.6 |
71 |
4753 |
0,125 |
21 |
415 |
380 |
| 3×300 |
3.4 |
3.8 |
75 |
5577 |
0,1005 |
21 |
475 |
430 |
| 3×400 |
3.4 |
3.9 |
84 |
7547 |
0,0778 |
21 |
555 |
484 |
Paketleme ve nakliye:Satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.
Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
Hizmet sonrası taahhüt
Shanghai Shenghua Cable (Grup), "En İyi İşletme için Çabalayın, En İyi Ürünü Üretin, En İyi Hizmeti Sağlayın, En İyi Markayı Oluşturun" Shenghua ilkesine sahiptir, önce kalite politikasında ısrar eder, yüksek kalite ve sıfır mal kusuru elde etmeye çalışır. Bu nedenle her müşteri Shenghua Cable'ın üstün kalitesi ve kusursuz hizmetinden tam olarak yararlanabilir. Bu arada, Shenghua'nın "En İyisini Yapın, Karşılıklı Kazanın" ruhunu gözlemliyoruz, her müşteriyle uzun vadeli ve istikrarlı bir ilişki kurmak istiyoruz. İşbu belgeyle şunları garanti ediyoruz:
1. Müşteri Tanrıdır. Her müşteriye, her işbirliğine yürekten değer vereceğiz.
2. Ücretsiz satış öncesi servis. Her müşteri için en iyi teklifi sunacağız.
3. İyi satış hizmeti. Müşterilerle işbirliği ilişkisi kurarken ücretsiz göreceli ürün işletimi, bakım ipuçları ve kurulum devreye alma teknik danışmanlık hizmeti sağlayacağız.
4. Satış sonrası servis düşünceli. Ürünümüz PICC (Çin Halk Sigorta Şirketi) tarafından garanti altındadır. Kurulumdan sonraki 12 ay içinde ücretsiz bakım ve hata ayıklama sağlayacağız (yanlış kullanım hariç).
5. Sorunlarınızı Şangay'da 24 saat, diğer bölgelerde 72 saat içinde çözmeyi garanti ediyoruz.
6. 24 saat yardım hattı telefon hizmeti. Sorunuzu zamanında cevaplayacak profesyonel bir kişi atayacağız.
Her zaman "Kalite yaşam çizgisidir, Hizmet laissez-passer" olduğuna inanıyoruz, bu da bizi daha yakın ve sıkı kılacak!
Shanghai Shenghua Kablo (Grup) Co., Ltd.
SSS
S: Teklifin geri alınması ne kadar sürer?
C: Çoğu fiyat teklifi 24 saat içinde geri gönderilir, ancak özel bir inşaat söz konusuysa daha fazla gün sürebilir.
S: Ürünleriniz hangi garantileri taşıyor?
C: SHAN kablosu, tüm ürünlerimizin, kablo kablolarımızın ve daha fazlasının kusursuz olduğunu garanti eder. Her iki tarafın da kararlaştırdığı kaliteyi karşılamayan herhangi bir ürünü geri alacağız. Özel şartlar aşağıdaki gibidir:
1. Kendi kendini taşıyan dağıtım ağının kablo ve tel alımı için satın alma siparişi kapsamında tedarik edilen Malların, sözleşmede belirtilen garanti süresi şartlarına uyacağımızı garanti ederiz.
2. Bu spesifikasyona göre üretilecek ve Mallar yeni, kullanılmamış, en yeni veya güncel modellerden olacaktır. Seçildikten sonra, Malları kesinlikle Sözleşmenin gerekliliklerine göre tedarik edeceğiz.
3. Garanti, Malların veya duruma göre herhangi bir kısmının SCC'de belirtilen nihai varış noktasına teslim edilmesinden ve orada kabul edilmesinden sonra on iki (12) ay veya menşe ülkedeki yükleme limanından veya yükleme yerinden sevkıyat tarihinden itibaren on sekiz (18) ay süreyle (hangisi daha önce gerçekleşirse) geçerli kalacaktır.
4. Garanti süresi içerisinde, Malın kalitesinde herhangi bir sorun olması durumunda, alıcı yazılı olarak veya acente aracılığıyla doğrudan üreticiye bildirimde bulunabilir. Üretici, onarımı veya değiştirmeyi makul bir sürede yapacak ve bununla ilgili tüm masrafları karşılayacaktır.
S: Tel ve kablo dışında başka ürünler de satıyor musunuz?
C: Tel ve kablo bizim gücümüzdür, ancak bunlardan sadece birkaçını saymak gerekirse konektörler, kablo düzenekleri ve kablo aletleri de satıyoruz. Ürünlerimiz dünya çapında çok sayıda pazara hizmet vermektedir.
