3 çekirdek MV XLPE Elektrik Kablosu Alüminyum Kondüktör Şangay Top Üreticisi
Uygulama
Transformör istasyonlarında, anahtarlama bloklarında, elektrik santrallerinde ve endüstriyel tesislerde kullanılır.Kablo kanallarında, kabloların daha ağır mekanik streslere ve germe gerimine maruz kalmadığı koşullarda suda.
Standartlar
Uluslararası: IEC 60502-2, IEC 60228
Çin: GB/T 12706.2-2008
Diğer standartlar:BS,DIN ve ICEA talep üzerine

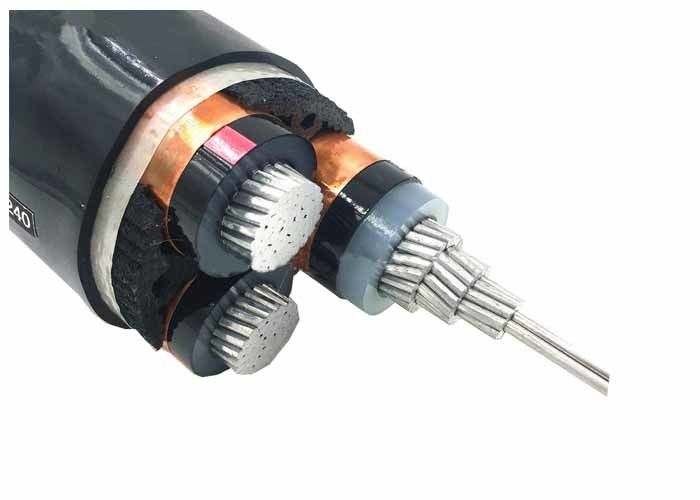

İnşaat
1..... çıplak alüminyum
2..... yarı iletken malzemenin iç tabakası
3..... çapraz bağlantılı polietilen çekirdek yalıtımı
4..... yarı iletken malzemenin dış tabakası
5..... yarı iletken bant
6..... bakır tel veya bant ekranı
7..... Doldurucu bant, iplik veya kağıt
8..... Dokunulmamış Kaplama bantı veya alev geriletici
9.... Toplam kabuk: polivinil klorür (PVC) veya FR-PVC, PE, LSOH
Teknik veriler:
|
Test voltajı
|
6 / 10 kV
|
[kV]
|
21 / 5 dakika.
|
|
|
12 / 20 kV
|
[kV]
|
42 / 5 dakika.
|
|
|
18 / 30 kV
|
[kV]
|
63 / 5 dakika.
|
|
Sıcaklık aralığı
|
Hareket halinde
|
|
-20°C ile +90°C arasında
|
|
|
sabit
|
|
-20°C ile +90°C arasında
|
|
Çalışma sıcaklığı
|
Kısa devre
|
°C
|
250
|
|
Kısa devre süresi
|
En fazla.
|
[sec]
|
5
|
|
Bükme yarıçapı
|
Min.
|
x çapı
|
15
|
|
Yanıcılık
|
Standart
|
|
EN 50265-2-1
|
*) Ambalaj: CUT = farklı uzunluklarda kablolar davul veya rulo üzerinde, gerekli uzunlukta kesim mümkündür
MV ((6 ila 35kv) Güç Kablosu Ayrıntıları
YJ: XLPE yalıtımı
V: PVC kabuğu
32: Çelik tel zırhlıları
22: Çelik bant zırhlı √3 çekirdek
72: Alüminyum tel zırhlı1 çekirdek
62: Paslanmaz çelik bant zırhlı √1 çekirdek
ZR: Yangına dayanıklı
|
MV ((11kv 15kv 33kv) Güç Kablosu
|
|
Model ve Açıklama Uo/U(Um)=3.6/6(7.2), 6/6(7.2), 6/10(12), 8.7/10(12), 8.7/15(17.5), 12/20(24), 18/30(36), 21/35(40.5), 26/35(40.5) kV
|
Çekirdek numarası
|
İletici kesit alanı ((mm2)
|
|
xlpe yalıtım
|
1 çekirdek 3 çekirdek
|
10 16 25 35 70 95 120 150 185 240 300 400 500 630 m2
|
|
Cu çekirdeği
|
|
YJV, N2XSY;PVC kaplı güç kablosu
|
|
YJV22; çelik bant zırhlı, PVC kaplı güç kablosu
|
|
YJV32, YJV42; çelik tel zırhlı, PVC kaplı güç kablosu
|
|
Al Core
|
|
YJLV, NA2XSY; PVC kaplamalı güç kablosu
|
|
YJLV22; çelik bant zırhlı, PVC kaplı güç kablosu
|
|
YJLV32, YJLV42; çelik tel zırhlı, PVC kaplı güç kablosu
|
Bu ürün, 3.6/6kV-26/36kV sisteminin AC nominal voltajı ((U0/U) ile elektrik iletim ve dağıtım hattına uygulanabilir.ve tepsi) ve toprak ((doğrudan gömülü, kablo hendek, boru vb.) sırasıyla koruma katman yapısının farkına göre.
Sertifika
ISO,CE, KEMAIEC,RoHS, CCC,P3CVe talep üzerine daha fazlası.
Paketleme ve Nakliye
İhracat için tüm kablolar iyi paketlenmiş ve ahşap davul veya ahşap ve çelik davul ile korunmuştur.Deniz Limanı'na gönderilen iyi paketlenmiş kablo fıçılarından sonraTüm kablo davulları deniz kargo sırasında hareket etmemesini sağlamak için emniyet kemeri ile sağlam bir şekilde sabitlenmiştir.Konteynerin boyutu toplam yüklenmiş malların ağırlığına göre veya müşterinin talebine göre seçilir..
Hizmetler
* Biz Çin'deki en büyük elektrik tel ve güç kablosu üreticisiyiz ve 20 yıldan fazla üretim ve pazarlama deneyimine sahibiz.
* OEM kabul ediyoruz. Kablo boyutu ve malzeme özelleştirilmiştir. Kendi logomuz ve kendi tasarımınız hoş geldiniz. Gereksiniminize ve açıklamanıza göre üreteceğiz;
* Lütfen bize daha fazla ürün bilgileri için soruşturma gönderin ve size 12 saat içinde geri bildirim vereceğiz.
