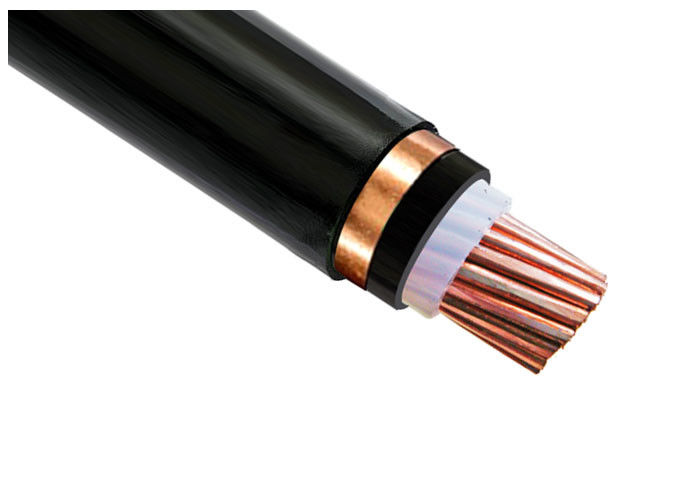

Tek Fazlı XLPE İzolasyon Kablosu Bakır Bakır Bant Kalkan Elektrik Kablosu
XLPE, PVC, Etilen Propilen Kauçuk (EPR) ve silikon kauçuklar gibi diğer yalıtım malzemelerini aşarak düşük ila ekstra yüksek voltaj arasındaki voltaj aralıkları için uygundur. Polietilenin çapraz bağlanması ayrıca yüksek sıcaklıklarda kimyasal ve yağ direncini arttırır ve Düşük Dumanlı Sıfır Halojen malzeme olarak kullanılmaya uygun hale getirir.
XLPE yalıtımı ile PVC yalıtımı arasındaki fark nedir?
XLPE, çapraz bağlı polietilen malzemedir. PVC, polivinil klorür yalıtımı anlamına gelir.
İkisi arasındaki temel fark, XLPE'nin hem yüksek hem de düşük gerilimli uygulamalar için kullanılabilmesidir. Yapısı aşınma, stres ve diğer aşınma ve yıpranmaya karşı büyük direnç sağlar. PVC yalıtım çok fazla basınca dayanamaz, yani sadece düşük gerilimli uygulamalar için uygundur.
Diğer farklılıklar:
XLPE yalıtımı PVC yalıtımından daha uzun ömürlü olma eğilimindedir
XLPE klor içermediğinden daha çevre dostudur
XLPE yalıtımı daha yüksek sıcaklıklara dayanabilir
Çapraz bağlı polietilen daha fazla nem direncine sahiptir
Fiziksel ve Elektriksel Özellikler
| Çekirdek sayısı x | yalıtım kalınlık | Kılıf | Dış Ø | ağırlık | Hava 30 geçerli derecelendirme | Şu anki puanlar 20 ied gömüldü | |
| Çapraz-sek. | kalınlık | yak. | yak. | ||||
| Nominal | |||||||
| Evre | nötr | değer | |||||
| mm² | aa | aa | aa | aa | kg / km | bir | bir |
| 3 x 4 + 1 x 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3 x 6 + 1 x 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3 x 10 + 1 x 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3 x 16 + 1 x 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3 x 25 + 1 x 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3 x 35 + 1 x 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 | 164 |
| 3 x 50 + 1 x 25 | 1 | 0.9 | 1.8 | 27.7 | 1951 | 173 | 198 |
| 3 x 70 + 1 x 35 | 1.1 | 0.9 | 1.9 | 31.9 | 2662 | 222 | 246 |
| 3 x 95 + 1 x 50 | 1.1 | 1 | 2.1 | 36.2 | 3578 | 271 | 293 |
| 3 x 120 + 1 x 70 | 1.2 | 1.1 | 2.2 | 39,9 | 4567 | 318 | 334 |
| 3 x 150 + 1 x 70 | 1.4 | 1.1 | 2.3 | 45 | 5514 | 370 | 375 |
| 3 x 185 + 1 x 95 | 1.6 | 1.1 | 2.5 | 49.4 | 6850 | 427 | 422 |
| 3 x 240 + 1 × 120 | 1.7 | 1.2 | 2.7 | 54.9 | 8741 | 507 | 492 |
| 3 x 300 + 1 × 150 | 1.8 | 1.4 | 2.9 | 62.9 | 11052 | 599 | 560 |
Özellikleri kullanarak:
XLPE / PVC izoleli elektrik teli, tel ürünlerinin serisini kapsar ve çalışma sıcaklığı, başta 70 ve 90 derece sıcaklık vb.Gibi farklı yalıtım malzemelerine göre farklıdır.
İletken tipine göre, katı iletken PVC / XL .PE izoleli elektrik teli, ayaklı PVC / XL PE izoleli tel, farklı renklerde esnek PVC / XLPE izoleli tel dahil.
Şekline göre, farklı renklerde düz tel, yuvarlak tel vb.
Farklı renklere sahip tek damarlı tel, çok damarlı tel vb.Dahil numarasına göre.
Uzun süreli çalışma için iletkenin izin verilen en yüksek çalışma sıcaklığı 90oC'dir. Kısa devrede (Maks. Uzun süre 5 saniyeden fazla değildir). İletken için en yüksek sıcaklık 250'den fazla değildir.
İletkenin DC Direnci, GB / T3956-1997 hükümlerine uygundur.
Ortam sıcaklığı döşendiğinde 0'dan düşük olmamalıdır. Aksi takdirde önceden ısıtılmalıdır. Kablo yatay düşme sınırı olmadan döşenir. Min. Üç damarlı kablonun bükülme yarıçapı, kablonun dış çapının 12 katından daha nosmaller olmalıdır.
Kısmi Deşarj Testi: Deşarj hacmi, kablo için 1.73Uo altında 10pC'den fazla olmamalıdır.
ÖNERİLEN SİPARİŞ PARAMETRELERİ
Hızlı teklif / sarf malzemeleri için lütfen sorularınızın ve siparişlerinizin aşağıdaki verileri sağladığından emin olun:
1 Uluslararası veya Özel Standart. (Alternatif olarak, kablonun hassas kullanımı.)
2 Anma gerilimi.
3 Bakır veya Alüminyum iletkenler.
4 Her iletkenin boyutu.
5 Yalıtım malzemesi: PVC XLPE veya diğerleri.
6 İletkenlerin sayısı ve tanımlanması.
7 Diğer gereksinimler.
8 Paketleme.
9 Gerekli teslimat süresi.
10 Gerekli geçerlilik.
