İletici: IEC 60228'e göre kompakt kanatlı bakır ileticisi, Cl.2
İzolasyon: 90 °C'de XLPE ((çapraz bağlantılı polietilen)
Kapak: PVC tipi ST2 ile IEC 60502, siyah

Not:Standartlara veya müşteri gereksinimlerine göre yalıtım rengi

Uygulamalar:

Kapalı ve açık havada yerleştirmek için. Montaj sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek çekirdekli kablo yerleştirmeye izin verilmez.

Standartlar:

Uluslararası: IEC 60502, IEC 60228, IBS 6622, VDE 0276

Çin: GB/T 12706.2-2008

İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar

Teknik veriler:

İsimlendirilmiş voltaj: 12/20kV

Maks. İletici sıcaklığı: normal (90°C), kesim alanı durumunda kısa devre en fazla 5 saniye (160°C)

300mm'den aşağı², 140°C kesim alanı 300mm'den fazla olduğunda²)

Min. Çevre sıcaklığı.:Kabil, ortam sıcaklığı 0°C'den düşükse, önceden ısıtılmalıdır.

Min Bending Radius: tek çekirdekli kablo 20 ((d + D) ± 5%

Çok çekirdekli kablo 15 ((d+D) ± 5%

Sertifikalar:

CE, RoHS, CCC, KEMA ve daha fazlası talep üzerine

Teknik özellikler:

İletici kesimi	İzolasyon kalınlığı	Kalınlığı	Yaklaşık olarak.	Yaklaşık.	Maks. DC İletici Direnişi (20 °C)	AC test voltajı	Mevcut Rating
İletici kesimi	İzolasyon kalınlığı	Kalınlığı	Yaklaşık olarak.	Yaklaşık.	Maks. DC İletici Direnişi (20 °C)	AC test voltajı	Mevcut Rating
mm2	mm	mm	mm	kg/km	Ω /km	KV/5 dakikalık	Havada (A)	Toprakta ((A)
1x50	5.5	2.0	29	846	0.641	42	215	255
1×70	5.5	2.0	30	959	0.443	42	265	280
1x95	5.5	2.0	32	1093	0.320	42	325	340
1×120	5.5	2.0	34	1236	0.253	42	370	385
1×150	5.5	2.0	35	1373	0.206	42	420	435
1x185	5.5	2.0	38	1573	0.164	42	485	495
1×240	5.5	2.5	40	1817	0.125	42	575	580
1×300	5.5	2.5	43	2084	0.100	42	660	660
1×400	5.5	2.5	45	2455	0.0778	42	775	765
1×500	5.5	2.5	48	2861	0.0605	42	890	885
1×630	5.5	2.6	49	3863	0.0469	42	1060	1010
1×800	5.5	2.8	57	3985	0.0367	42	1230	1160
1×1000	5.5	2.9	61	4718	0.0291	42	1410	1300
1×1200	5.5	3.1	65	5460	0.0247	42	1540	1410
3x35	5.5	3.0	57	2696	0.868	42	130	130
3×50	5.5	3.0	60	2973	0.641	42	160	155
3×70	5.5	3.0	63	3321	0.443	42	195	190
3x95	5.5	3.5	67	3825	0.320	42	240	225
3×120	5.5	3.5	71	4262	0.253	42	275	285
3×150	5.5	3.5	74	4846	0.206	42	310	325
3×185	5.5	3.5	78	5361	0.164	42	355	380
3×240	5.5	3.5	84	6263	0.125	42	420	430
3×300	5.5	4.0	89	7141	0.1000	42	475	490
3×400	5.5	4.1	96	8647	0.0778	42	555	485

High Voltage Three Core XLPE Insulated Power Cable 12/20(24)KV From 70SQMM to 400SQMM 0

Etiketler:

çapraz bağlı polietilen kablo,

xlpe güç kablosu,

xlpe elektrik kablosu

Önerilen Ürünler

Özelleştirilmiş Uzunluk XLPE İzoleli Kablo

Şimdi iletişime geçin

0.6 / 1 kV XLPE Güç Kablosu

Şimdi iletişime geçin

Alüminyum XLPE İzoleli Kablo 25 Sq MM

Şimdi iletişime geçin

Elektriksel 3 Çekirdekli XLPE İzoleli Kablo

Şimdi iletişime geçin

Video

Single Core Copper Conductor 11kV XLPE insulated cable 185mm2 with STA

Şimdi iletişime geçin

Video

PVC Sheathed XLPE Insulated Power Cable Copper Conductor.6/1kV 5 Core

Şimdi iletişime geçin

Video

XLPE Insulated PVC Sheath 185 Sq mm Electrical Cable LV There Core Armoured Power Cable

Şimdi iletişime geçin

Video

Copper Wire Screen Aluminum Conductor XLPE Insulated Power Cable For Power Distribution 12KV

Şimdi iletişime geçin

Video

BS6622 Standard CU/XLPE/CTS//PVC 6.36/11kV Single Core Power Cable

Şimdi iletişime geçin

Video

BS5467 Cu/XLPE/PVC/AWA/PVC 0.6/1kV XLPE Insulated Power Cable for Fixed Installation

Şimdi iletişime geçin

Video

AL/XLPE/PVC Unarmoured Electrical Cable 12/20KV 3 Core 300mm2 XLPE Insulated Power Cable Electric Cable

Şimdi iletişime geçin

Ürün ayrıntıları

Ürünler

XLPE İzoleli Kablo

Pvc İzoleli Kablo

Mineral İzoleli Kablo

zırhlı enerji kablosu

Çok Çekirdekli Kontrol Kablosu

Tek Çekirdekli Tel

Ekranlı Gösterge Kablosu

düşük duman sıfır halojen kablo

Yangına Dayanıklı Kablo

Ateşe dayanıklı kablo

Kauçuk Esnek Kablo

Antenle Birlikte Verilen Kablo

Çıplak Şef

Esnek Elektrik Kablosu

Solar PV Kablosu

Prefabrik Şube Kablosu

yüksek sıcaklık kablosu

Bakır Kaplı Alüminyum Tel

Esnek Kaynak Kablosu

kaynak torç kablosu

High Voltage Three Core XLPE Insulated Power Cable 12/20(24)KV From 70SQMM to 400SQMM

Adedi:	100m
fiyat:	USD 1.78-9.99/M
Standart ambalaj:	Ahşap Drum
Teslim süresi:	10 gün
Ödeme yöntemi:	L/C,T/T
Tedarik Kapasitesi:	58623km / Hafta

Ayrıntılı Bilgiler

Ürün Açıklaması

Ayrıntılı Bilgiler

Menşe yeri

Çin

Marka adı

QINGDAO YICABLE CABLE

Sertifika

CE/KEMA/ISO/TUV

Maksimum onductor sıcaklığı:

90 derece

Test gerilimi::

42kv/5mins

yalıtım:

XLPE

Şoför:

Kompakt mahsur bakır

dolgu:

Dokunmamış bant

Ceket:

PVC

Min sipariş miktarı:

100m

Fiyat:

USD 1.78-9.99/M

Ambalaj bilgileri:

Ahşap Drum

Teslim süresi:

10 gün

Ödeme koşulları:

L/C,T/T

Yetenek temini:

58623km / Hafta

Vurgulamak

xlpe electrical cable

xlpe power cable

Ürün Açıklaması

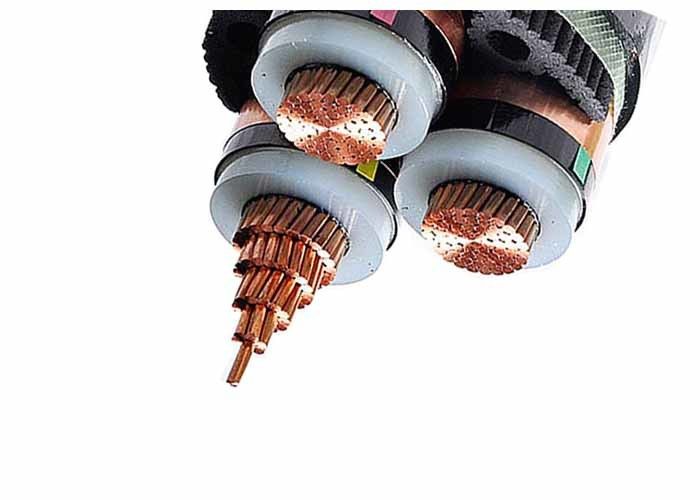

Yüksek voltajlı üç çekirdekli XLPE yalıtılmış güç kablosu 12/20(24)KV 70SQMM'den 400SQMM'ye kadar
