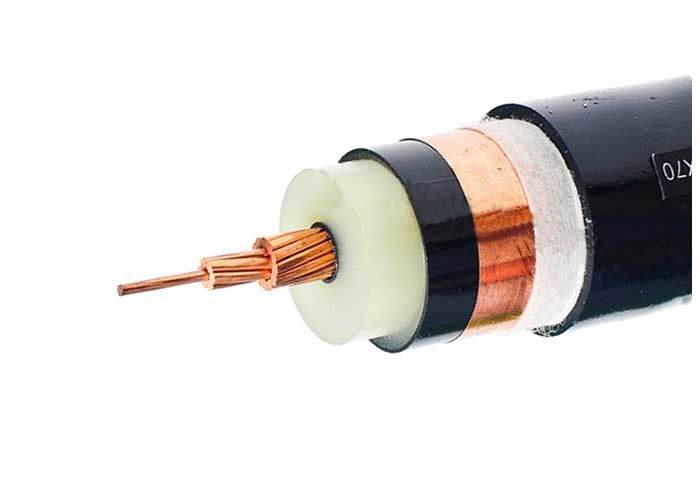

Tek çekirdekli ve üç çekirdekli 26/35KV Yüksek Voltajlı XLPE yalıtımlı güç kablosu 50sqmm'den 400sqmm'ye kadar
Açıklama:
26/35kv XLPE yalıtımlı elektrik enerjisi kablosu
CU/XLPE/PVC, IEC 60502-2
IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.
CE, CCC, KEMA, ISO
İnşaat:
İletici: IEC 60228'e göre kompakt kanatlı bakır ileticisi, Cl.2
İzolasyon: 90 °C'de XLPE ((çapraz bağlantılı polietilen)
Kapak: PVC tipi ST2 ile IEC 60502, siyah
Not:Standartlara veya müşteri gereksinimlerine göre yalıtım rengi
Uygulamalar:
Kapalı ve açık havada yerleştirmek için. Montaj sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek çekirdekli kablo yerleştirmeye izin verilmez.
Standartlar:
Uluslararası: IEC 60502, IEC 60228, IBS 6622, VDE 0276
Çin: GB/T 12706.2-2008
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler:
Adlık voltaj: 26/35kV
Maks. İletici sıcaklığı: normal (90°C), kesim alanı durumunda kısa devre en fazla 5 saniye (160°C)
300mm'den aşağı2, 140°C kesim alanı 300mm'den fazla olduğunda2)
Min. Çevre sıcaklığı.:Kabil, ortam sıcaklığı 0°C'den düşükse, önceden ısıtılmalıdır.
Min Bending Radius: tek çekirdekli kablo 20 ((d + D) ± 5%
Çok çekirdekli kablo 15 ((d+D) ± 5%
Sertifikalar:
CE, RoHS, CCC, KEMA ve daha fazlası talep üzerine
Teknik özellikler:
| İletici kesimi |
Yönetici tellerinin numarası/çizgisi |
İzolasyon kalınlığı |
Kalınlığı |
Yaklaşık. |
Yaklaşık ağırlık |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
3.5 |
220 |
215 |
| 1 × 70 |
14/2'lik.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
3.5 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
3.5 |
330 |
315 |
| 1 × 120 |
24 saat.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
3.5 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
3.5 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
3.5 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
3.5 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
3.5 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
3.5 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
3.5 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
3.5 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
3.5 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
3.5 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
3.5 |
185 |
200 |
| 3 × 70 |
14/2'lik.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
3.5 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
3.5 |
280 |
300 |
| 3 × 120 |
24 saat.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
3.5 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
3.5 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
3.5 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
3.5 |
470 |
490 |
| 3 × 300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
3.5 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
3.5 |
610 |
625 |
