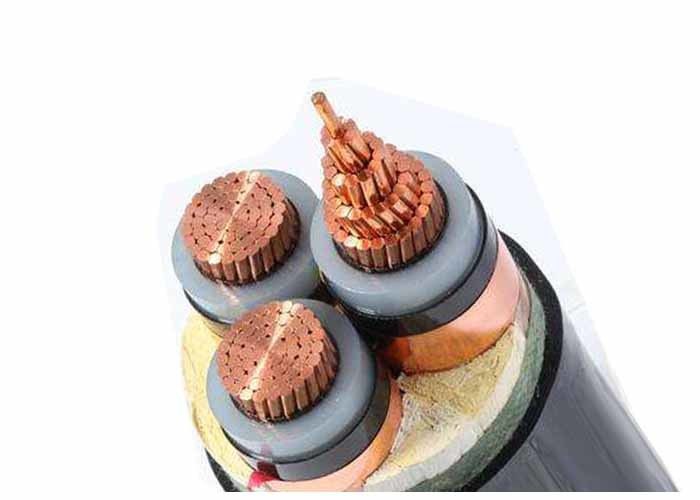

3C 240sqmm 33kV XLPE yalıtımlı güç kablosu 240mm2 Orta gerilimli bakır kablosu IEC60502-2
İnşaat
İletici: IEC 60228'e göre kompakt kanatlı bakır ileticisi, Cl.2
İletici ekran: Yarım iletken
İzolasyon: XLPE (çapraz bağlantılı polietilen) 90 OC değerli
İzole ekran: Yarım iletken
Ekran: Bakır bant
Kapak: PVC veya FR-PVC türü ST2 ile IEC 60502, siyah
Başvurular
Kapalı ve açık havada yerleştirmek için. Montaj sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek çekirdekli kablo yerleştirmeye izin verilmez.
Standartlar
Uluslararası: IEC 60502, IEC 60228, (yalnızca ZR-YJV için IEC 60332-3)
Çin: GB/T 12706, (yalnızca ZR-YJV için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler
İsimlendirilmiş voltaj:33kV
Maksimum iletken sıcaklığı: normal (90 oC), acil (130 oC) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min Bending Radius: 20 x kablo O.D tek çekirdek için
Çok çekirdekli 15 x kablo O.D.
Özellikler
| İletici kesimi |
Yönetici tellerinin numarası/çizgisi |
İzolasyon kalınlığı |
Kalınlığı |
Yaklaşık. |
Yaklaşık. |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| Ağırlık |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 1 × 50 |
10/2.52 |
8 |
2 |
33 |
1560 |
0.387 |
63 |
210 |
215 |
| 1 × 70 |
14/2'lik.52 |
8 |
2.1 |
35 |
1840 |
0.268 |
63 |
260 |
265 |
| 1 × 95 |
19/2.52 |
8 |
2.1 |
36 |
2140 |
0.193 |
63 |
320 |
315 |
| 1 × 120 |
24 saat.52 |
8 |
2.2 |
38 |
2450 |
0.153 |
63 |
370 |
360 |
| 1 × 150 |
30/2.52 |
8 |
2.2 |
39 |
2790 |
0.124 |
63 |
420 |
405 |
| 1 × 185 |
37/2.52 |
8 |
2.3 |
41 |
3200 |
0.0991 |
63 |
480 |
455 |
| 1 × 240 |
48/2.52 |
8 |
2.3 |
43 |
3800 |
0.0754 |
63 |
565 |
530 |
| 1 × 300 |
61/2.52 |
8 |
2.4 |
45 |
4460 |
0.0601 |
63 |
650 |
595 |
| 1 × 400 |
61/2.97 |
8 |
2.5 |
49 |
5530 |
0.047 |
63 |
755 |
680 |
| 1 × 500 |
61/3.23 |
8 |
2.6 |
53 |
6160 |
0.0366 |
63 |
865 |
765 |
| 1 × 630 |
61/3.50 |
8 |
2.7 |
56 |
8020 |
0.0283 |
63 |
1000 |
860 |
| 3 × 50 |
10/2.52 |
8 |
2.8 |
55 |
5290 |
0.387 |
63 |
175 |
180 |
| 3 × 70 |
14/2'lik.52 |
8 |
2.9 |
59 |
6240 |
0.268 |
63 |
220 |
220 |
| 3 × 95 |
19/2.52 |
8 |
3 |
62 |
7360 |
0.193 |
63 |
255 |
265 |
| 3 × 120 |
24 saat.52 |
8 |
3.1 |
66 |
8350 |
0.153 |
63 |
290 |
300 |
| 3 × 150 |
30/2.52 |
8 |
3.2 |
69 |
9520 |
0.124 |
63 |
330 |
340 |
| 3 × 185 |
37/2.52 |
8 |
3.4 |
72 |
10830 |
0.0991 |
63 |
435 |
380 |
| 3 × 240 |
48/2.52 |
8 |
3.5 |
77 |
12810 |
0.0754 |
63 |
495 |
435 |
| 3 × 300 |
61/2.52 |
8 |
3.7 |
82 |
14920 |
0.0601 |
63 |
565 |
485 |
| 3 × 400 |
61/2.97 |
8 |
3.9 |
90 |
18110 |
0.047 |
63 |
640 |
520 |
