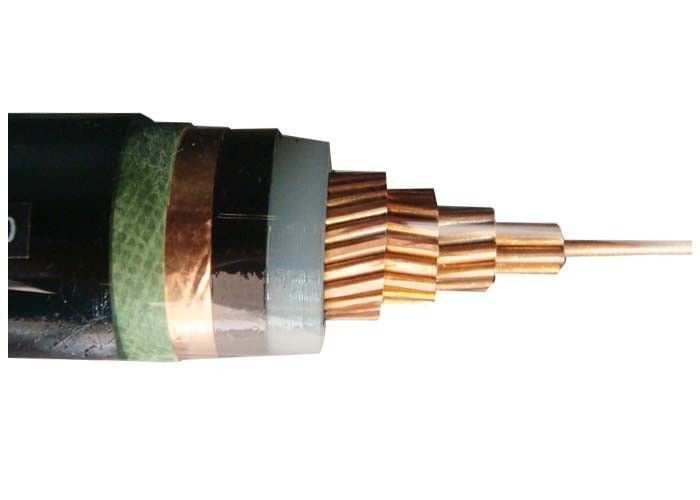

Orta gerilimli bakır veya alüminyum iletken XLPE yalıtım kablosu embossing işareti
Başvurular: XLPE yalıtılmış kablo, 26/35kV nominal voltajda güç dağıtım ve iletim hattı olarak kullanılır.
İnşaat:
| Şoför |
IEC 60228,Sınıf 2'ye göre bakır iletken |
| Dairesel veya şekilli iletken |
| Esnek iletken (sınıf 5) isteğe bağlıdır. |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) 90°C'de,bir çok renk isteğe bağlı |
| Metal ekran isteğe bağlı |
Bakır bant veya bakır tel örgüler isteğe bağlı |
| Kabuk |
PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek Sayısı
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı ya da zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Teknik veriler:Adlık voltaj:26/35kV Orta Voltaj
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min. Bending Radius: 20 x kablo O.D. zırhsız tek çekirdek için
Zırhsız çok çekirdekli 15 x kablo O.D.
Zırhlı tek çekirdekli 15 x kablo O.D.
Zırhlı çok çekirdekli 12 x kablo.
Standartlar:Uluslararası: IEC 60502-2, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN, VDE ve ICEA gibi diğer standartlar
Teknik parametreler:
| İletici kesimi |
Yönetici tellerinin numarası/çizgisi |
İzolasyon kalınlığı |
Kalınlığı |
Yaklaşık. |
Yaklaşık.
Ağırlık
|
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| mm2 |
pc/mm |
mm |
mm |
mm |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 1 × 50 |
10/2.52 |
10.5 |
2.2 |
39.0 |
1758 |
0.387 |
91 |
220 |
215 |
| 1 × 70 |
14/2'lik.52 |
10.5 |
2.4 |
41.0 |
2038 |
0.268 |
91 |
270 |
265 |
| 1 × 95 |
19/2.52 |
10.5 |
2.4 |
42.0 |
2355 |
0.193 |
91 |
330 |
315 |
| 1 × 120 |
24 saat.52 |
10.5 |
2.4 |
44.0 |
2666 |
0.153 |
91 |
375 |
360 |
| 1 × 150 |
30/2.52 |
10.5 |
2.5 |
45.0 |
3031 |
0.124 |
91 |
425 |
400 |
| 1 × 185 |
37/2.52 |
10.5 |
2.5 |
47.0 |
3427 |
0.0991 |
91 |
485 |
455 |
| 1 × 240 |
48/2.52 |
10.5 |
2.6 |
49.0 |
4070 |
0.0754 |
91 |
560 |
525 |
| 1 × 300 |
61/2.52 |
10.5 |
2.7 |
51.0 |
4748 |
0.0601 |
91 |
650 |
595 |
| 1 × 400 |
61/2.97 |
10.5 |
2.8 |
55.0 |
5801 |
0.0470 |
91 |
760 |
680 |
| 1 × 500 |
61/3.23 |
10.5 |
2.9 |
58.0 |
6623 |
0.0366 |
91 |
875 |
775 |
| 1 × 630 |
61/3.50 |
10.5 |
3 |
62.0 |
5211 |
0.0283 |
91 |
1000 |
875 |
| 1 × 800 |
91/3.20 |
10.5 |
3.1 |
68.0 |
10014 |
0.0221 |
91 |
1130 |
970 |
| 1 × 1000 |
91/3.75 |
10.5 |
3.3 |
72.0 |
12078 |
0.0176 |
91 |
1250 |
1060 |
| 3 × 50 |
10/2.52 |
10.5 |
3.7 |
81.0 |
6728 |
0.387 |
91 |
185 |
200 |
| 3 × 70 |
14/2'lik.52 |
10.5 |
3.8 |
84.0 |
7581 |
0.268 |
91 |
230 |
250 |
| 3 × 95 |
19/2.52 |
10.5 |
3.9 |
88.0 |
8630 |
0.193 |
91 |
280 |
300 |
| 3 × 120 |
24 saat.52 |
10.5 |
4.0 |
91.0 |
9688 |
0.153 |
91 |
310 |
330 |
| 3 × 150 |
30/2.52 |
10.5 |
4.1 |
95.0 |
11017 |
0.124 |
91 |
360 |
380 |
| 3 × 185 |
37/2.52 |
10.5 |
4.2 |
98.0 |
12390 |
0.0991 |
91 |
400 |
425 |
| 3 × 240 |
48/2.52 |
10.5 |
4.4 |
103.0 |
14427 |
0.0754 |
91 |
470 |
490 |
| 3 × 300 |
61/2.52 |
10.5 |
4.5 |
108.0 |
15940 |
0.0601 |
91 |
540 |
555 |
| 3 × 400 |
61/2.97 |
10.5 |
4.8 |
116.0 |
19346 |
0.0470 |
91 |
610 |
625 |
Ambalaj ve nakliye:Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
Hizmet sonrası taahhüt: Şanghay Shenghua Kablo (Group) Shenghua ilkesine sahiptir "En iyi işletme için çaba gösterin, en iyi ürünü üretin, en iyi hizmeti sağlayın, en iyi markasını oluşturun".Öncelikle kalite politikasına ısrar ediyor.Bu nedenle, her müşteri Shenghua Kablosu'nun üstün kalitesi ve kusursuz hizmetinden tam olarak yararlanabilir.Shenghua'nın "En İyiyi Yap" ruhunu izliyoruz.Bu sayede, her müşteriyle uzun vadeli ve istikrarlı bir ilişki kurmak istiyoruz.
1Her müşteriye, her işbirliğine saygı duyacağız.
2Her müşteriye en iyi teklifi vereceğiz.
3İyi satış hizmeti. Ürün kullanımını, bakım tavsiyelerini ve kurulumun başlatılmasını ücretsiz sağlayacağız.
Müşterilerle işbirliği ilişkileri kurulduğunda teknik danışmanlık hizmeti.
4. Satış sonrası düşünceli hizmet. Bizim ürün PICC (Çin Halk Sigorta Şirketi) tarafından garanti edilir.
Kurulumdan sonra 12 ay içinde ücretsiz bakım ve hata ayıklama sağlar (yanlış kullanım hariç).
5Şangay'da 24 saat içinde sorunlarınızı, diğer bölgelerde 72 saat içinde çözeceğimizi garanti ediyoruz.
6. 24 saat sıcak telefon servisi. Profesyonel bir kişiyi belirleyeceğiz sorunuza zamanında cevap verecek.
Biz her zaman " Kalite hayat hattıdır, Hizmet geçiş hakkıdır " diye inanıyoruz. Bu bizi daha yakın ve sıkı kılacak!
Shanghai Shenghua Cable (Group) Co., Ltd.
Sık Sorulan Sorular
S: Tekrar teklif almak ne kadar sürer?
A: Çoğu teklif 24 saat içinde iade edilir, ancak özel bir inşaat için ise daha fazla gün sürebilir.
S: Ürünleriniz hangi garantileri taşır?
A: SHAN kablosu, tüm ürünlerimizin, kablo kablolarının ve daha fazlasının kusursuz olduğunu garanti eder. Her iki taraf tarafından kabul edilen kaliteye uymayan herhangi bir ürünü geri alacağız.Belirli şartlar şöyledir.:
1Sözleşmede belirtilen garanti süresi gereksinimlerine uyacağımızı garanti ediyoruz.Kendi kendine taşıyan dağıtım ağının kablosu ve telinin satın alınması için satın alma emri kapsamında tedarik edilen malların
2Bu özelliklere göre üretileceğiz ve mallar yeni, kullanılmamış, en son veya en güncel modellerden olacak.Sözleşmenin şartlarına uygun olarak malları tedarik edeceğiz..
3Garanti, Malların, veya durumuna göre herhangi bir kısmının, SCC'de belirtilen nihai varış noktasına teslim edilmesinden ve kabul edilmesinden sonra on iki (12) ay boyunca geçerlidir.ya da ürün ülkesindeki liman veya yükleme yerinden nakliye tarihinden itibaren on sekiz (18) ay boyunca, hangisi daha önce sona ererse.
4Garanti süresi boyunca alıcı, malların kalitesinde herhangi bir sorun varsa, doğrudan üreticisine yazılı olarak veya temsilci aracılığıyla ilan edebilir.Üretici, onarım veya değiştirmeyi makul bir süre içinde yapacak., ve bununla ilgili tüm masrafları karşılayacaktır.
S: Tel ve kablo dışında başka ürünler satıyor musunuz?
A: Tel ve kablo bizim güçlü tarafımızdır, ancak sadece birkaçını saymak için konektörler, kablo montajları ve kablo aletleri de satıyoruz.
