Menşe yeri	Çin
Marka adı	QINGDAO YICABLE CABLE
Sertifika	CE, RoHS, CCC, KEMA, BV

Ürün Detayları

Ürün adı:

XLPE Yalıtım Elektrik Güç Kablosu

Nominal iletken alanı:

35mm2 ila 500 mm2

Test Gerilimi:

42 kV/ 5 dak.

Standart:

IEC 60502-2,IEC 60228,BS 6622, VDE 0276

Başvuru:

Tüple iç mekanda veya dış mekanda döşemek için

Nominal Gerilim:

12/20KV

Yalıtım:

XLPE Yalıtım

Tambur Paketleme:

İyi koruma sağlayan anlaşma çelik ahşap tambur/Bütün ahşap Davul Veya Tüm Metal Davul

Vurgulamak:

xlpe electrical cable

cross linked polyethylene cable

Ödeme ve Kargo Koşulları

Min sipariş miktarı

500m

Fiyat

Pazarlık edilebilir

Ambalaj bilgileri

ahşap Demir davul ambalaj (koruma ile) / Bütün Ahşap Davul / Bütün Metal Davul

Teslim süresi

Peşin ödeme aldıktan sonra 10-15 iş günü

Ödeme koşulları

T/t ya da lc

Yetenek temini

Aylık 100km

Ürün Açıklaması

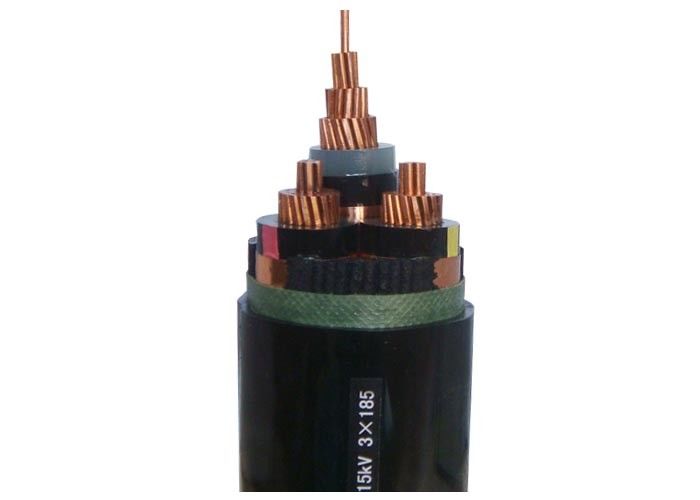

XLPE yalıtılmış güç kablosu bakır bant ekranlı üç çekirdekli orta gerilimli güç kablosu

Açıklama:

12/20kv XLPE yalıtımlı elektrik enerjisi kablosu

CU/XLPE/PVC, IEC 60502-2

IBS 6622, VDE 0276, IEC 60228, GB/T 12706.2-2008.

CE, CCC, KEMA, ISO

İnşaat:

İletici: IEC 60228'e göre kompakt kanatlı bakır ileticisi, Cl.2
İzolasyon: 90 °C'de XLPE ((çapraz bağlantılı polietilen)
Kapak: PVC tipi ST2 ile IEC 60502, siyah

Not:Standartlara veya müşteri gereksinimlerine göre yalıtım rengi

Uygulamalar:

Kapalı ve açık havada yerleştirmek için. Montaj sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek çekirdekli kablo yerleştirmeye izin verilmez.

Standartlar:

Uluslararası: IEC 60502, IEC 60228, IBS 6622, VDE 0276

Çin: GB/T 12706.2-2008

İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar

Teknik veriler:

İsimlendirilmiş voltaj: 12/20kV

Maks. İletici sıcaklığı: normal (90°C), kesim alanı durumunda kısa devre en fazla 5 saniye (160°C)

300mm'den aşağı², 140°C kesim alanı 300mm'den fazla olduğunda²)

Min. Çevre sıcaklığı.:Kabil, ortam sıcaklığı 0°C'den düşükse, önceden ısıtılmalıdır.

Min Bending Radius: tek çekirdekli kablo 20 ((d + D) ± 5%

Çok çekirdekli kablo 15 ((d+D) ± 5%

Sertifikalar:

CE, RoHS, CCC, KEMA ve daha fazlası talep üzerine

Teknik özellikler:

İletici kesimi	İzolasyon kalınlığı	Kalınlığı	Yaklaşık.	Yaklaşık.	Maks. DC İletici Direnişi (20 °C)	AC test voltajı	Mevcut Rating
İletici kesimi	İzolasyon kalınlığı	Kalınlığı	Yaklaşık.	Yaklaşık.	Maks. DC İletici Direnişi (20 °C)	AC test voltajı	Mevcut Rating
mm2	mm	mm	mm	kg/km	Ω /km	KV/5 dakikalık	Havada (A)	Toprakta ((A)
1x50	5.5	2.0	29	846	0.641	42	215	255
1×70	5.5	2.0	30	959	0.443	42	265	280
1x95	5.5	2.0	32	1093	0.320	42	325	340
1×120	5.5	2.0	34	1236	0.253	42	370	385
1×150	5.5	2.0	35	1373	0.206	42	420	435
1x185	5.5	2.0	38	1573	0.164	42	485	495
1×240	5.5	2.5	40	1817	0.125	42	575	580
1×300	5.5	2.5	43	2084	0.100	42	660	660
1×400	5.5	2.5	45	2455	0.0778	42	775	765
1×500	5.5	2.5	48	2861	0.0605	42	890	885
1×630	5.5	2.6	49	3863	0.0469	42	1060	1010
1×800	5.5	2.8	57	3985	0.0367	42	1230	1160
1×1000	5.5	2.9	61	4718	0.0291	42	1410	1300
1×1200	5.5	3.1	65	5460	0.0247	42	1540	1410
3x35	5.5	3.0	57	2696	0.868	42	130	130
3×50	5.5	3.0	60	2973	0.641	42	160	155
3×70	5.5	3.0	63	3321	0.443	42	195	190
3x95	5.5	3.5	67	3825	0.320	42	240	225
3×120	5.5	3.5	71	4262	0.253	42	275	285
3×150	5.5	3.5	74	4846	0.206	42	310	325
3×185	5.5	3.5	78	5361	0.164	42	355	380
3×240	5.5	3.5	84	6263	0.125	42	420	430
3×300	5.5	4.0	89	7141	0.1000	42	475	490
3×400	5.5	4.1	96	8647	0.0778	42	555	485
