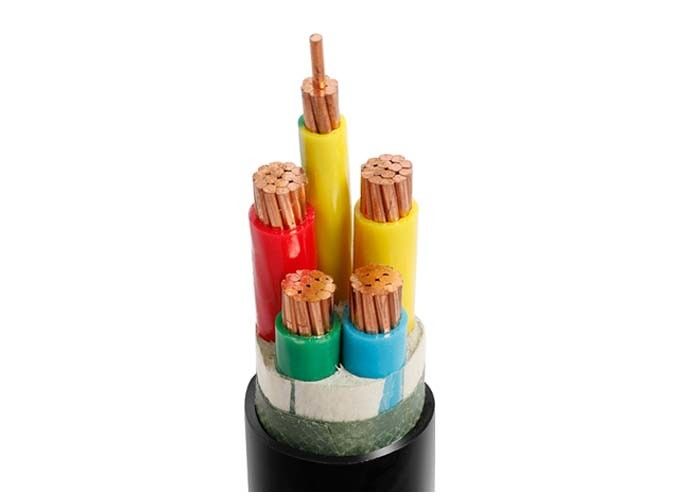

Sertifikalar ile düşük voltajlı çok çekirdekli bakır elektrikli XLPE yalıtılmış güç kablosu LV
Başvurular: XLPE yalıtımlı kablo, nominal voltaj 0.6/1KV'de güç dağıtım ve iletim hattı olarak kullanılır.
İnşaat:
| Şoför |
IEC 60228,Sınıf 2'ye göre bakır iletken |
| Dairesel veya şekilli iletken |
| Esnek iletken (sınıf 5) isteğe bağlıdır. |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) 90°C'de,bir çok renk isteğe bağlı |
| Metal ekran isteğe bağlı |
Bakır bant veya bakır tel örgüler isteğe bağlı |
| Kabuk |
PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek sayısı ve kablo çekirdekleri için tanımlama
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı ya da zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Teknik veriler:İsimlendirilmiş voltaj:0.6/1kV Düşük Voltaj
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min. Bending Radius: 20 x kablo O.D. zırhsız tek çekirdek için
Zırhsız çok çekirdekli 15 x kablo O.D.
Zırhlı tek çekirdekli 15 x kablo O.D.
Zırhlı çok çekirdekli 12 x kablo.
Standartlar:Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
3Kurulumdan sonra, kablo 15 dakikalık stand voltaj testi ile 3.5kv DC ile birlikte olmalıdır.
Teknik parametreler:
Dört çekirdekli güç kablosunun veri sayfası
| İletici kesimi |
İzolasyon kalınlığı |
Kalınlığı |
Yaklaşık. |
Yaklaşık.
Ağırlık |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| 4 × 4 |
0.7 |
1.8 |
13.0 |
253 |
4.61 |
3.5 |
34 |
45 |
| 4 × 6 |
0.7 |
1.8 |
14.0 |
337 |
3.08 |
3.5 |
43 |
57 |
| 4 × 10 |
0.7 |
1.8 |
17.0 |
501 |
1.83 |
3.5 |
60 |
77 |
| 4 × 16 |
0.7 |
1.8 |
20.0 |
778 |
1.15 |
3.5 |
83 |
105 |
| 4 × 25 |
0.9 |
1.8 |
23.0 |
1160 |
0.727 |
3.5 |
105 |
125 |
| 4 × 35 |
0.9 |
1.8 |
25 |
1554 |
0.524 |
3.5 |
125 |
155 |
| 4 × 50 |
1.0 |
1.8 |
23 |
2148 |
0.387 |
3.5 |
160 |
185 |
| 4 × 70 |
1.1 |
1.8 |
27 |
2928 |
0.268 |
3.5 |
200 |
225 |
| 4 × 95 |
1.1 |
1.9 |
31 |
3854 |
0.193 |
3.5 |
245 |
270 |
| 4 × 120 |
1.2 |
2.0 |
33 |
4925 |
0.153 |
3.5 |
285 |
310 |
| 4 × 150 |
1.4 |
2.2 |
38 |
6238 |
0.124 |
3.5 |
325 |
345 |
| 4 × 185 |
1.6 |
2.3 |
42 |
7562 |
0.0991 |
3.5 |
375 |
390 |
| 4 × 240 |
1.7 |
2.5 |
47 |
9836 |
0.0754 |
3.5 |
440 |
450 |
| 4 × 300 |
1.8 |
2.6 |
52 |
12550 |
0.0601 |
3.5 |
505 |
515 |
| 4 × 400 |
2.0 |
3.1 |
66 |
15929 |
0.0470 |
3.5 |
570 |
575 |
|
Ambalaj ve nakliye:Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
Satış sonrası hizmet
Shanghai Shenghua Kablo Grubu, araştırma ve geliştirme ve kablo ve kablo üretiminde uzmanlaşmış. ISO9001: 2008 Uluslararası Kalite Sistemi Sertifikasyonu geçtik ((ZDHY),Şirketin yönetim sürecinin tamamını kapsar.Ürünlerin uluslararası standartlara uygun olmasını sağlamak için kapsamlı bir kalite kontrol sistemi kuruldu.Mükemmel hizmet ve tanınmış bir marka"Kalite güvencesine uymak, kullanıcılara her zaman güvenilir ürünler sunmak için adanmış olmak" kaliteye olan bağlılığımızdır.Şirketimizin ürünleri PICC (Çin Halk Sigorta Şirketi) tarafından sigortalanmaktadır.Ayrıca, aşağıdaki gibi özel garantiler sunuyoruz:
1. Sözleşmede belirtilen garanti süresi gereksinimlerine uyacağımızı garanti ediyoruz.
2Bu özelliklere göre üretileceğiz ve mallar yeni, kullanılmamış, en son veya en güncel modellerden olacak.Sözleşmenin şartlarına uygun olarak malları tedarik edeceğiz..
3. Garanti, Mallardan sonra on iki (12) ay süreyle geçerlidir.
Buna göre, son varış noktasına teslim edildi ve kabul edildi.
SCC'de belirtilen veya limandan nakliye tarihinden sonraki on sekiz (18) ay boyunca veya
Ürünlerin yüklenme yeri, en erken sona eren süreye göre belirlenir.
4Garanti süresi boyunca alıcı, malların kalitesinde herhangi bir sorun varsa, doğrudan üreticisine yazılı olarak veya temsilci aracılığıyla ilan edebilir.Üretici, onarım veya değiştirmeyi makul bir süre içinde yapacak., ve bununla ilgili tüm masrafları karşılayacaktır.
Shanghai Shenghua Cable (Group) Co., Ltd.
