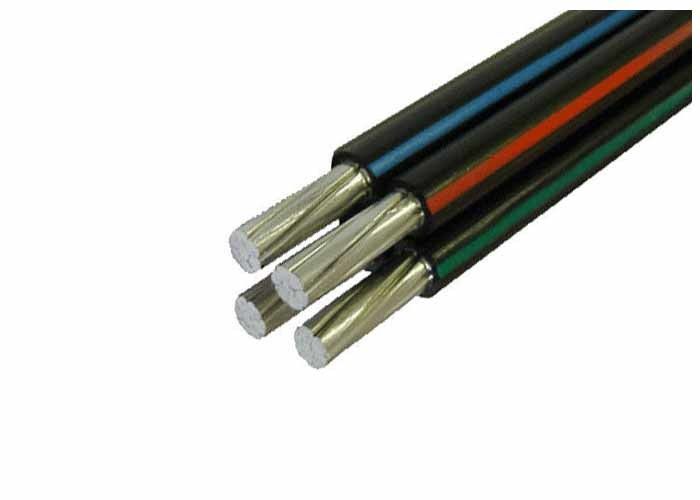

Hava Paketli Kablo, PE Yalıtımlı Kablo Alüminyum Alaşımlı İletkenler
Tanım
Havai dağıtım hatları için tasarlanan Anten Demetli kablolar, üzerine yalıtımlı alüminyum faz iletkeninin helisel olarak sarıldığı AAAC'den yapılmış yalıtımlı bir nötr haberciye sahiptir. Kablolar 0,6/1(1,2)kV değerindedir ve IEC60502'ye uygundur.
Yapı
- Orkestra şefi:
a)Faz - Faz iletkeni H68 Durumunda alüminyum iletkenli ve sıkıştırılmış dairesel telli olacaktır.
b) Nötr veya haberci - Nötr veya haberci iletken, alüminyum alaşımlı iletkenden ve sıkıştırılmış dairesel telli olacaktır.
- Yalıtım:
Faz, nötr iletkenleri izolasyon olarak polietilen (PE) ile ekstrüde edilecektir.
Teknik özelliklerin takvimi
| Faz iletkeni |
|
|
|
|
|
|
|
|
|
|
|
| Nominal kesit alanı |
mm² |
16 |
16 |
25 |
35 |
50 |
70 |
95 |
120 |
150 |
185 |
| Çekirdek sayısı |
|
1 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
| Minimum kablo sayısı |
|
6 |
6 |
6 |
6 |
6 |
12 |
15 |
15 |
30 |
30 |
| Nominal yalıtım kalınlığı |
mm |
1 |
1 |
1.2 |
1.2 |
1.4 |
1.4 |
1.6 |
1.6 |
1.8 |
2.0 |
| Yalıtılmış çekirdeğin çapı |
mm |
6.8 |
6.8 |
8.5 |
9.5 |
11.2 |
13.0 |
15.1 |
16.6 |
18.4 |
20.6 |
| Maks. 20°C'de DC direnci |
ohm/km |
1.91 |
1.91 |
1.20 |
0,868 |
0,641 |
0,443 |
0,320 |
0,253 |
0,206 |
0,164 |
| Durgun rüzgarda mevcut değer, ortam |
A |
61 |
61 |
84 |
104 |
129 |
167 |
209 |
246 |
283 |
332 |
| sıcaklık=30°C |
| İletken sıcaklığı=75°C |
|
|
|
|
|
|
|
|
|
|
|
| Haberci şefi |
|
|
|
|
|
|
|
|
|
|
|
| Nominal kesit alanı |
mm² |
25 |
25 |
25 |
25 |
35 |
50 |
70 |
70 |
95 |
120 |
| Minimum kablo sayısı |
|
6 |
6 |
6 |
6 |
6 |
6 |
12 |
12 |
15 |
15 |
| Nominal yalıtım kalınlığı |
mm |
1.2 |
1.2 |
1.2 |
1.2 |
1.2 |
1.4 |
1.4 |
1.4 |
1.6 |
1.6 |
| Yalıtılmış çekirdeğin çapı |
mm |
8.5 |
8.5 |
8.5 |
8.5 |
9.5 |
11.2 |
13.1 |
13.1 |
15.1 |
16.6 |
| Maks. 20°C'de DC direnci |
ohm/km |
1.312 |
1.312 |
1.312 |
1.312 |
0,943 |
0,693 |
0,469 |
0,469 |
0,349 |
0,273 |
| Hesaplanan kopma yükü |
kN |
6.4 |
6.4 |
6.4 |
6.4 |
8.9 |
12.1 |
18.0 |
18.0 |
24.2 |
30.8 |
| Tamamlanmış kablo |
|
|
|
|
|
|
|
|
|
|
|
| Yaklaşık. genel çap |
mm |
15.3 |
19.0 |
23.2 |
25.6 |
30.0 |
34.9 |
40.6 |
44.1 |
49.2 |
54.9 |
| Yaklaşık. kablonun ağırlığı |
kg/km |
160 |
290 |
400 |
500 |
680 |
920 |
1270 |
1510 |
1870 |
2340 |
| Paketleme uzunluğu |
m/davul |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
500 |
500 |
500 |
500 |
1. ASTM, BS, NFC, IEC, DIN Standardı
2. Çelikten daha iyi olan güçlü çekme mukavemeti (AAAC);
3. Nominal Gerilim: 0,6/1KV veya 10 kV
4. Havai Enerji Nakil Hatlarında Kullanılır;
