Kondüktör: | Alüminyum | İzolasyon: | PVC |
---|---|---|---|
Uygulama: | Havai Enerji Nakil Hatları | Anma Gerilimi: | 0.6 / 1 KV |
Çekirdek No: | 4 | Kod: | ABC-AAC |
Voltaj: | 0.6 / 1 KV |
Kondüktör: | Alüminyum İletkenler Çelik Takviyeli | İzolasyon: | XLPE veya PVC, HDPE |
---|---|---|---|
Uygulama: | Havai Enerji Nakil Hatları | Anma Gerilimi: | 0.6 / 1 KV |

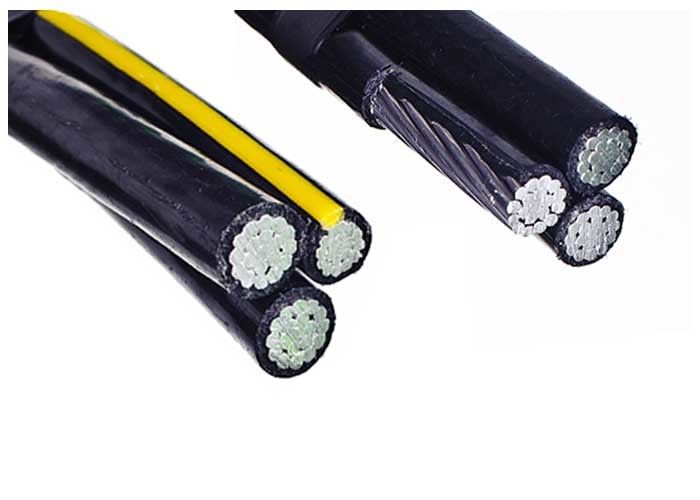

PVC İzoleli Hava Paketli Kablo, Tripleks Servis Bırakma Kablosu
1. Uygulamalar
Hava Demet Kabloları temelde bir uzlaşma yapısıdır Güç kabloları ile Havai yük arasında iletkenler. ABC kabloları özellikle kullanılır yeraltı ağlarının maliyetinin olduğu alanlarda pahalı. Paketler bir veya iki ek iletken içerebilir halk için aydınlatma ve kontrol çifti.
2. İnşaat
a) Faz - Faz iletkeni H68 Koşullu alüminyum iletkenden ve sıkıştırılmış dairesel şeritli olmalıdır.
Faz, nötr iletkenler PVC olarak yalıtım olarak ekstrüde edilmelidir.
3. Standartlar
TRIPLEX SERVİS DAMLA-ALÜMİNYUM İLETKEN
ASTM B-231, B-232 ve B-399, ICEA S -76-474
Kod adı | Faz İletkenleri | Çıplak Doğal | Ağırlık | Akım taşıma kapasitesi | ||||||
Boyut ve sayısı | yalıtım | Nominal Çap | Boyut ve sayısı | Nominal Güç | XLPE | Alüminyum | Toplam | |||
telleri | Kalınlık | Çıplak | OD | |||||||
aa | aa | aa | telleri | kilogram | kg / km | kg / km | kg / km | bir | ||
Cerapus | 4 / 0-19 | 1,52 | 13.4 | 16,459 | 2 / 0-6 / 1 | 2404 | 192 | 787 | 1069 | 372 |
Nepatus | 4 / 0-19 | 2.03 | 13.4 | 17,475 | 2 / 0-6 / 1 | 2404 | 246 | 787 | 1121 | 372 |
Ustura | 4 / 0-7 | 1,52 | 13.3 | 16,307 | 4 / 0-6 / 1 | 3788 | 191 | 897 | 1226 | 372 |
Zuzara | 4 / 0-19 | 1,52 | 13.4 | 16,459 | 4 / 0-6 / 1 | 3788 | 192 | 897 | 1229 | 372 |
Alima | 4 / 0-19 | 2.03 | 13.4 | 17,475 | 4 / 0-6 / 1 | 3788 | 246 | 897 | 1281 | 372 |
Callista | 266,8-19 | 2.03 | 15.1 | 19,126 | 3 / 0-6 / 1 | 3003 | 280 | 994 | 1384 | 410 |
Dosinia | 266,8-19 | 2.03 | 15.1 | 19,126 | 268,8-18 / 1 | 3121 | 280 | 1133 | 1472 | 410 |
deniz kabuğu | 336,4-19 | 2.03 | 16.9 | 20,980 | 4 / 0-6 / 1 | 3788 | 320 | 1253 | 1713 | 506 |
deniz minaresi | 336,4-19 | 2.03 | 16.9 | 20,980 | 336,4-18 / 1 | 3937 | 320 | 1429 | 1823 | 506 |
