Orta Voltajlı CU CTS XLPE yalıtımlı güç kablosu CE KEMA Sertifikasyonu
Başvurular: XLPE yalıtımlı kablo nominal voltajda güç dağıtım ve aktarım hattı olarak kullanılır3.6/6KV.
İnşaat:
| Şoför |
IEC 60228,Sınıf 2'ye göre bakır iletken |
| Dairesel veya şekilli iletken |
| İzolasyon |
XLPE (Çapraz Bağlı Polietilen) 90°C'de,bir çok renk isteğe bağlı |

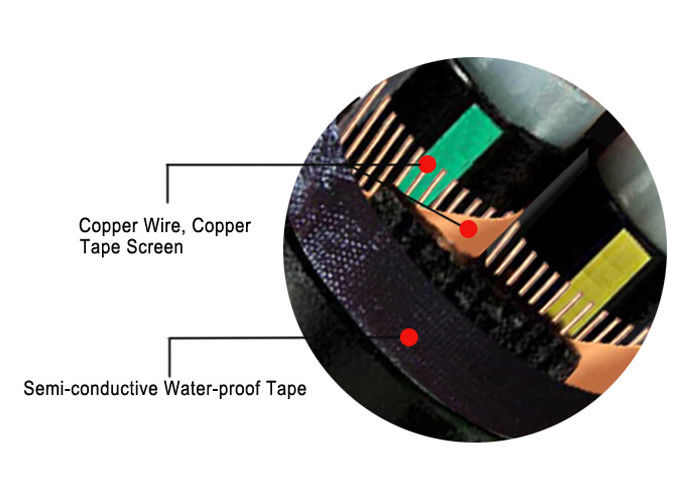

| Metal ekran isteğe bağlı |
Bakır bant veya bakır tel örgüler isteğe bağlı |
| Kabuk |
PVC veya FR-PVC tipi ST2 ile IEC 60502, siyah veya kırmızı veya özelleştirme |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek Sayısı
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı ya da zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Teknik veriler:İsimlendirilmiş voltaj3.6/6KVDüşük Voltaj
Maksimum iletken sıcaklığı: normal (90°C), acil (130°C) veya kısa devre koşullarında 5 s (250°C) 'den fazla değildir.
Min. Ambient Temper. 0 OC, kurulumdan sonra ve sadece kablo sabit bir pozisyonda olduğunda
Min. Bending Radius: 20 x kablo O.D. zırhsız tek çekirdek için
Zırhsız çok çekirdekli 15 x kablo O.D.
Zırhlı tek çekirdekli 15 x kablo O.D.
Zırhlı çok çekirdekli 12 x kablo.
Standartlar:Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
İsteğe bağlı olarak BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1Kurulum sıcaklığı 20°C'den fazla olmamalıdır. Eğer ortam sıcaklığı 0°C'den düşükse, kablo önceden ısıtılmalıdır.
2Kabloların bükme yarıçapları 8 kattan az olmamalıdır.
3Kurulumdan sonra, kablo 15 dakikalık stand voltaj testi ile 3.5kv DC ile birlikte olmalıdır.
Teknik parametreler:
| İletici kesimi |
Yönetici tellerinin numarası/çizgisi |
İzolasyon kalınlığı |
Kalınlığı |
Yaklaşık. |
Yaklaşık ağırlık |
Maks. DC İletici Direnişi (20 °C) |
AC test voltajı |
Mevcut Rating |
| mm2 |
pc/mm |
mm |
mm |
(mm) |
kg/km |
Ω /km |
KV/5 dakikalık |
Havada (A) |
Toprakta ((A) |
| 1 × 25 |
7/2.14 |
2.5 |
1.5 |
18.0 |
619 |
0.727 |
12.5 |
135 |
150 |
| 1 × 35 |
7/2.52 |
2.5 |
1.5 |
19.0 |
737 |
0.524 |
12.5 |
165 |
180 |
| 1 × 50 |
10/2.52 |
2.5 |
1.6 |
20.0 |
901 |
0.387 |
12.5 |
200 |
215 |
| 1 × 70 |
14/2'lik.52 |
2.5 |
1.6 |
22.0 |
1128 |
0.268 |
12.5 |
250 |
265 |
| 1 × 95 |
19/2.52 |
2.5 |
1.7 |
23.0 |
1391 |
0.193 |
12.5 |
305 |
315 |
| 1 × 120 |
24 saat.52 |
2.5 |
1.8 |
25.0 |
1655 |
0.153 |
12.5 |
355 |
360 |
| 1 × 150 |
30/2.52 |
2.5 |
1.8 |
26.0 |
1961 |
0.124 |
12.5 |
405 |
405 |
| 1 × 185 |
37/2.52 |
2.5 |
1.9 |
28.0 |
2334 |
0.0991 |
12.5 |
465 |
455 |
| 1 × 240 |
48/2.52 |
2.6 |
1.9 |
30.0 |
2904 |
0.0754 |
12.5 |
550 |
530 |
| 1 × 300 |
61/2.52 |
2.8 |
2.0 |
33.0 |
3547 |
0.0601 |
12.5 |
635 |
595 |
| 1 × 400 |
61/2.97 |
3.0 |
2.2 |
37.0 |
4572 |
0.0470 |
12.5 |
745 |
680 |
| 1 × 500 |
61/3.23 |
3.2 |
2.3 |
41.0 |
5630 |
0.0366 |
12.5 |
855 |
765 |
| 1 × 630 |
61/3.50 |
3.2 |
2.4 |
45.0 |
6922 |
0.0283 |
12.5 |
980 |
860 |
| 1 × 800 |
91/3.20 |
3.2 |
2.5 |
50.0 |
8252 |
0.0221 |
12.5 |
1130 |
950 |
| 1 × 1000 |
91/3.75 |
3.2 |
2.6 |
54.8 |
10548 |
0.0176 |
12.5 |
1240 |
1040 |
| 3 × 25 |
7/2.14 |
2.5 |
2.1 |
37.0 |
1858 |
0.727 |
12.5 |
120 |
125 |
| 3 × 35 |
7/2.52 |
2.5 |
2.2 |
39.0 |
2244 |
0.524 |
12.5 |
145 |
155 |
| 3 × 50 |
10/2.52 |
2.5 |
2.3 |
40.0 |
2767 |
0.387 |
12.5 |
175 |
180 |
| 3 × 70 |
14/2'lik.52 |
2.5 |
2.4 |
45.0 |
3494 |
0.268 |
12.5 |
215 |
220 |
| 3 × 95 |
19/2.52 |
2.5 |
2.5 |
48.0 |
4334 |
0.193 |
12.5 |
265 |
265 |
| 3 × 120 |
24 saat.52 |
2.5 |
2.6 |
51.0 |
5181 |
0.153 |
12.5 |
305 |
300 |
| 3 × 150 |
30/2.52 |
2.5 |
2.7 |
54.0 |
6154 |
0.124 |
12.5 |
345 |
340 |
| 3 × 185 |
37/2.52 |
2.5 |
2.9 |
58.0 |
7334 |
0.0991 |
12.5 |
400 |
380 |
| 3 × 240 |
48/2.52 |
2.6 |
3.0 |
63.0 |
9146 |
0.0754 |
12.5 |
470 |
435 |
| 3 × 300 |
61/2.52 |
2.8 |
3.2 |
69.0 |
11176 |
0.0601 |
12.5 |
535 |
485 |
| 3 × 400 |
61/2.97 |
3.0 |
3.5 |
77.0 |
14379 |
0.0470 |
12.5 |
620 |
520 |
Ambalaj ve nakliye:Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
