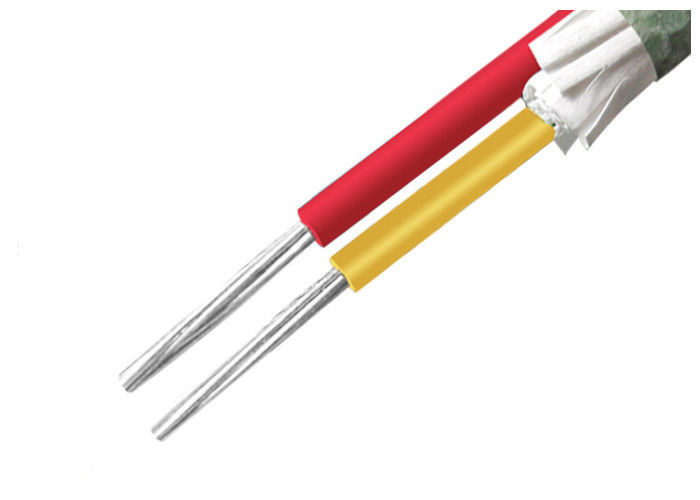

35 Sq mm Sert Örgülü İletken Kablo XLPE İzoleli Özelleştirilmiş NA2XY
Uygulamalar: XLPE İzoleli Kablo, 0.6/1KV anma geriliminde enerji dağıtım ve iletim hattı olarak kullanılır.
Yapı:
| İletken |
IEC 60228, Sınıf 2'ye uygun Alüminyum İletken |
| Dairesel veya Şekilli iletken |
| Yalıtım |
XLPE (Çapraz Bağlı Polietilen) 90°C'de derecelendirilmiştir, birçok renk isteğe bağlıdır |
| Metalik Ekran isteğe bağlı |
İsteğe bağlı olarak bakır bant veya bakır teller örgü |
| Kılıf |
IEC 60502'ye göre PVC veya FR-PVC tipi ST2, siyah veya kırmızı veya özelleştirme |
Sipariş Önerisi
Nominal Gerilim
Uygulama Standardı: IEC/BS/UL/GB
Çekirdek Sayısı
İletken Boyutu ve Yapısı
Yalıtım Türü
Zırhlı veya zırhsız. Zırh ise, zırh türü ve malzemesi
Kılıf Gereksinimi
Kablo Uzunluğu ve Paketleme Gereksinimi
Diğer Gereksinim
Teknik veriler:Anma gerilimi: 0,6/1kV Alçak Gerilim
Maksimum İletken Sıcaklığı: normal (90°C), acil durum (130°C) veya kısa devre koşullarında 5 saniyeden (250°C) fazla olmamalıdır.
Min. Ortam Sıcaklığı 0 OC, kurulumdan sonra ve yalnızca kablo sabit konumdayken
Min. Bükme Yarıçapı: Zırhsız tek çekirdek için 20 x kablo dış çapı
Zırhsız çok çekirdekli için 15 x kablo dış çapı
Zırhlı tek çekirdek için 15 x kablo dış çapı
Zırhlı çok çekirdekli kablo için 12 x dış çap
Standartlar:Uluslararası: IEC 60502, IEC 60228, (yalnızca FR tipi için IEC 60332-3)
Çin: GB/T 12706, (yalnızca FR tipi için GB/T 18380-3)
Talep üzerine BS, DIN, VDE ve ICEA gibi diğer standartlar
Kurulum
1. Kurulum sıcaklığı 20°C'nin üzerinde olmamalıdır. Ortam sıcaklığı 0°C'nin altındaysa kablo önceden ısıtılmalıdır.
2. Kablonun bükülme yarıçapı 8 katından az olmamalıdır.
3. Kurulumdan sonra kablonun 15 dakika boyunca gerilim testine tabi tutulması gerekir. 3.5kvDC
Teknik parametre:
| Nom. İletkenin kesiti |
Yalıtım Kalınlığı |
Kılıf Kalınlığı |
Yaklaşık. OD |
Yaklaşık. Ağırlık |
Maks. İletkenin DC Direnci (20 °C) |
Test Gerilimi AC |
Mevcut Derecelendirme |
| mm2 |
mm |
mm |
mm |
kg/km |
Ω /km |
kV/5 dak |
Havada (A) |
Toprakta(A) |
| 1×35 |
0,9 |
1.5 |
12 |
207 |
0,868 |
3.5 |
140 |
150 |
| 3×35 |
0,9 |
2.0 |
23 |
600 |
0,868 |
3.5 |
110 |
120 |
| 4×35 |
0,9 |
2.0 |
25 |
686 |
0,868 |
3.5 |
110 |
120 |
| 3×35+1×16 |
0,9 |
2.0 |
24 |
615 |
0,868 |
3.5 |
110 |
120 |
Paketleme ve nakliye:Satın alma siparişine göre en katı teslimat programlarını karşılayabilecek kapasiteye sahibiz. Kablo teslimatındaki herhangi bir gecikme, genel proje gecikmesine ve maliyet aşımına neden olabileceğinden, son teslim tarihine uymak her zaman en büyük önceliktir.
Kablo ahşap makaralar, oluklu kutular ve bobinler halinde tedarik edilir. Kablo uçları, kablo uçlarını nemden korumak için BOPP kendinden yapışkanlı bant ve higroskopik olmayan sızdırmazlık kapaklarıyla kapatılmıştır. Gerekli işaret, müşterinin ihtiyacına göre tamburun dış kısmına hava koşullarına dayanıklı bir malzeme ile basılacaktır.
