Profesyonel XLPE yalıtımlı güç kablosu Yüksek Voltajlı kablo yalıtım Doğa Rengi
Açıklama:
6/10kv XLPE yalıtımlı kablolar
CU/XLPE/ PVC, IEC 60502
IEC 60502, IEC 60228, GB/T 12706.1-2008.
CE, CCC, KEMA, ISO

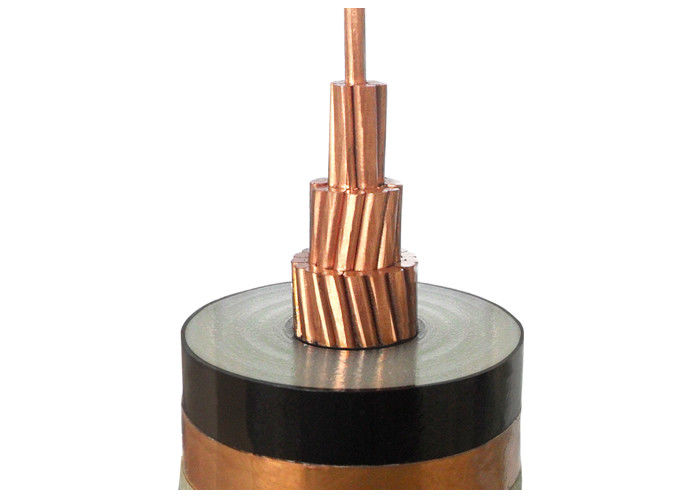

İnşaat
İletici: IEC 60228'e göre kompakt kanatlı bakır ileticisi, Cl.2
İletici ekran: Yarım iletken
İzolasyon: 90 °C'de XLPE ((çapraz bağlantılı polietilen)
İzole ekran: Yarım iletken
Ekran: Bakır bant
Kapak: PVC tipi ST2 ile IEC 60502, siyah
Not:Standartlara veya müşteri gereksinimlerine göre yalıtım rengi
Başvurular
Kapalı ve açık havada yerleştirmek için. Montaj sırasında belirli bir çekişe dayanabilir, ancak dış mekanik kuvvetlere dayanamaz. Manyetik kanallara tek çekirdekli kablo yerleştirmeye izin verilmez.
Standartlar
Uluslararası: IEC 60502, IEC 60228
Çin: GB/T 12706.1-2008
İsteğe bağlı olarak BS, DIN ve ICEA gibi diğer standartlar
Teknik veriler
Adlık voltaj: 6/10kv
Maksimum iletken sıcaklığı: normal (90 °C), acil (130 °C) veya kısa devre koşullarında 5 s (250 °C) 'den fazla değildir.
Min. Çevre sıcaklığı.:Kabil, ortam sıcaklığı 0°C'den düşükse, önceden ısıtılmalıdır.
Min Bending Radius: tek çekirdekli kablo 20 ((d + D) ± 5%
Çok çekirdekli kablo 15 ((d+D) ± 5%
Sertifikalar
CE, RoHS, CCC, KEMA ve daha fazlası talep üzerine
Teknik özellikler
| İletici kesimi | Yönetici tellerinin numarası/çizgisi | İzolasyon kalınlığı | Kalınlığı | Yaklaşık. | Yaklaşık.
Ağırlık | Maks. DC İletici Direnişi (20 °C) | AC test voltajı | Mevcut Rating |
| mm2 | pc/mm | mm | mm | (mm) | kg/km | Ω /km | KV/5 dakikalık | Havada (A) | Toprakta ((A) |
| 1 × 25 | 7/2.14 | 3.4 | 2 | 20.0 | 598 | 0.727 | 21 | 140 | 150 |
| 1 × 35 | 7/2.52 | 3.4 | 2 | 22.0 | 719 | 0.524 | 21 | 175 | 180 |
| 1 × 50 | 10/2.52 | 3.4 | 2 | 23.0 | 884 | 0.387 | 21 | 205 | 215 |
| 1 × 70 | 14/2'lik.52 | 3.4 | 2 | 24.0 | 1097 | 0.268 | 21 | 260 | 265 |
| 1 × 95 | 19/2.52 | 3.4 | 2 | 26.0 | 1378 | 0.193 | 21 | 315 | 315 |
| 1 × 120 | 24 saat.52 | 3.4 | 2 | 28.0 | 1658 | 0.153 | 21 | 365 | 360 |
| 1 × 150 | 30/2.52 | 3.4 | 2 | 30.0 | 1967 | 0.124 | 21 | 415 | 405 |
| 1 × 185 | 37/2.52 | 3.4 | 2 | 31.0 | 2335 | 0.0991 | 21 | 475 | 455 |
| 1 × 240 | 48/2.52 | 3.4 | 2 | 34.0 | 2908 | 0.0754 | 21 | 565 | 530 |
| 1 × 300 | 61/2.52 | 3.4 | 2 | 36.0 | 3507 | 0.0601 | 21 | 645 | 595 |
| 1 × 400 | 61/2.97 | 3.4 | 2.5 | 39.0 | 4503 | 0.0470 | 21 | 750 | 680 |
| 1 × 500 | 61/3.23 | 3.4 | 2.5 | 42.0 | 5479 | 0.0366 | 21 | 865 | 765 |
| 1 × 630 | 61/3.50 | 3.4 | 2.5 | 48.0 | 6952 | 0.0283 | 21 | 990 | 860 |
| 1 × 800 | 91/3.20 | 3.4 | 2.6 | 52.0 | 7120 | 0.0221 | 21 | 1140 | 950 |
| 1 × 1000 | 91/3.75 | 3.4 | 2.8 | 57.0 | 10500 | 0.0176 | 21 | 1250 | 1040 |
| 3 × 25 | 7/2.14 | 3.4 | 2.3 | 41.0 | 895 | 0.727 | 21 | 120 | 125 |
| 3 × 35 | 7/2.52 | 3.4 | 2.4 | 44.0 | 2293 | 0.524 | 21 | 145 | 155 |
| 3 × 50 | 10/2.52 | 3.4 | 2.5 | 46.0 | 2812 | 0.387 | 21 | 175 | 180 |
| 3 × 70 | 14/2'lik.52 | 3.4 | 2.6 | 50.0 | 3508 | 0.268 | 21 | 220 | 220 |
| 3 × 95 | 19/2.52 | 3.4 | 2.7 | 53.0 | 4402 | 0.193 | 21 | 265 | 265 |
| 3 × 120 | 24 saat.52 | 3.4 | 2.8 | 56.0 | 5319 | 0.153 | 21 | 305 | 300 |
| 3 × 150 | 30/2.52 | 3.4 | 2.9 | 59.0 | 6309 | 0.124 | 21 | 350 | 340 |
| 3 × 185 | 37/2.52 | 3.4 | 3.0 | 62.0 | 7319 | 0.0991 | 21 | 395 | 380 |
| 3 × 240 | 48/2.52 | 3.4 | 3.2 | 68.0 | 9218 | 0.0754 | 21 | 470 | 435 |
| 3 × 300 | 61/2.52 | 3.4 | 3.4 | 72.0 | 11159 | 0.0601 | 21 | 535 | 485 |
| 3 × 400 | 61/2.97 | 3.4 | 3.6 | 81.0 | 15107 | 0.0470 | 21 | 610 | 520 |
Sipariş Verme Tavsiyesi
Adlık Voltaj
Uygulama standardı: IEC/BS/UL/GB
Çekirdek Sayısı
Kondüktörün Boyutu ve Yapısı
İzolasyon Türü
Zırhlı ya da zırhsız.
Kılıf Gerekliliği
Kablo uzunluğu ve paketleme gereksinimleri
Diğer Gereksinimler
Hizmet sonrası taahhüt: Şanghay Shenghua Kablo (Group) Shenghua ilkesine sahiptir "En iyi işletme için çaba gösterin, en iyi ürünü üretin, en iyi hizmeti sağlayın, en iyi markasını oluşturun".Öncelikle kalite politikasına ısrar ediyor.Bu nedenle, her müşteri Shenghua Kablosu'nun üstün kalitesi ve kusursuz hizmetinden tam olarak yararlanabilir.Shenghua'nın "En İyiyi Yap" ruhunu izliyoruz.Bu sayede, her müşteriyle uzun vadeli ve istikrarlı bir ilişki kurmak istiyoruz.
1Her müşteriye, her işbirliğine saygı duyacağız.
2Her müşteriye en iyi teklifi vereceğiz.
3. İyi satış hizmeti. Müşterilerle işbirliği ilişkisi kurduğumuzda ücretsiz göreceli ürün işletim, bakım ipuçları ve kurulum görevlendirme teknik danışmanlık hizmeti sağlayacağız.
4Satış sonrası düşünceli hizmet. Ürünlerimiz PICC (Çin Halk Sigorta Şirketi) tarafından garanti edilir.Kurulumdan sonra 12 ay içinde ücretsiz bakım ve hata ayıklama sağlayacağız (yanlış kullanım hariç).
5Şangay'da 24 saat içinde sorunlarınızı, diğer bölgelerde 72 saat içinde çözeceğimizi garanti ediyoruz.
6. 24 saat sıcak telefon servisi. Profesyonel bir kişiyi belirleyeceğiz sorunuza zamanında cevap verecek.
Biz her zaman " Kalite hayat hattıdır, Hizmet geçiş hakkıdır " diye inanıyoruz. Bu bizi daha yakın ve sıkı kılacak!
Shanghai Shenghua Cable (Group) Co., Ltd.
Paketleme ve Nakliye
Satın alma siparişine göre en sıkı teslimat programlarını karşılayabiliyoruz.Kablo teslimatında herhangi bir gecikme, projenin genel gecikmesine ve maliyet aşımına katkıda bulunabileceğinden, son tarihe uymak her zaman en önemli önceliktir..
Kablolar ahşap makaralarda, dalgalanmış kutularda ve sarmallarda tedarik edilir. Kablo uçları kablo uçlarını nemden korumak için BOPP kendi kendine yapışkan bant ve higroskopik olmayan mühürleme kapağı ile mühürlenir.Gerekli işaretleme, müşterinin talebine göre davulun dış tarafına hava durumuna dayanıklı bir malzemeyle basılır..
