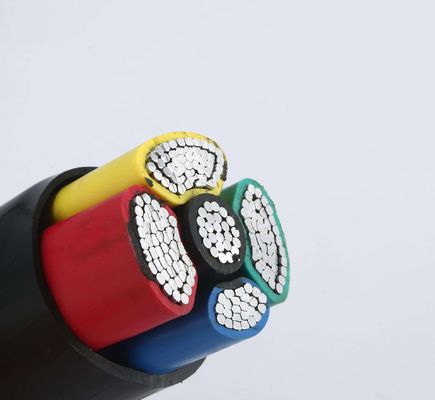

5 Çekirdek 25 Milimetre Kare Pe Xlpe İzoleli Güç Kablosu
Güç kablosu, bakır çekirdek, XLPE izolasyon, polietilen kılıf
Numara: YJLV
Anma gerilimi 0.6 / 1 KV
Standart: GB / T 12706.1-2008, IEC 60502-2004
Bu ürün, 0.6 / 1kv AC anma gerilimi ve 50Hz çalışma frekansı hattı altında iletim ve dağıtım için uygundur.
Diğer güç kabloları:
XLPE veya PVC yalıtımlı bakır damarlı güç kablosu, PVC veya PE dış kılıf, STA zırhlı veya zırhsız güç kablosu / kablosu
Tür: VV, YJV, VV22, YJV22, VV23, YJV23, NH-VV2 2
Çekirdek sayısı: tek çekirdek, 2 çekirdek, 3 çekirdek, 4 çekirdek, 5 çekirdek
Üretim aralığı: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630 milimetre
İlgili voltaj: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
Uygulama:
Bu ürün, 0.6 / 1kv AC anma gerilimi ve 50Hz çalışma frekansı altında iletim ve dağıtım için uygundur.
1kV güç iletim ve dağıtım sistemlerinde güç iletimi ve dağıtımı için düşük voltajlı güç kabloları kullanılır.Elektrik enerjisi, madencilik, inşaat, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılır ve yağa batırılmış kağıt yalıtımlı güç kablolarının yerini tamamen alır.
XLPE yalıtımlı güç kabloları XLPE yalıtımlı güç kabloları, kağıt yalıtımlı kablolara ve PVC yalıtımlı kablolara göre daha fazla avantaja sahiptir.Çapraz bağlı polietilen kablolar yüksek elektriksel dayanım, mekanik dayanım, yüksek yaşlanma direnci, çevresel stres direnci, kimyasal korozyon direnci, basit yapı, rahat kullanım ve uzun süreli yüksek sıcaklıkta çalışma özelliklerine sahiptir.Düşme sınırı olmadan yerleştirilebilir.
| İçin voltaj derecesi XLPE Güç kablosu | No. x Nominal İletken Kesiti No. x mm2 | |||||||
| 1 çekirdek | 2 çekirdek | 3 çekirdek | 3 + 1 çekirdek | 4 çekirdek | 3 + 2 çekirdek | 4 + 1 çekirdek | 5 çekirdek | |
| 0.6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2,5 mm2 |
| 1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
| 1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
| 1x16 mm2 | 2x16 mm2 | 3x16 mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
| 1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
| 1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
| 1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
| 1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
| 1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
| 1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
| 1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150 mm2 + 1x70 mm2 | ||
| 1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185 mm2 + 1x95 mm2 | 4x185 mm2 | 3x185 mm2 + 2x95 mm2 | 4x185 mm2 + 1x95 mm2 | ||
| 1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
| 1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
| 1x400 mm2 | ||||||||
| 1x500 mm2 | ||||||||
XLPE kablosunun avantajları:
XLPE kablosunun daha yüksek bir uzun süreli çalışma sıcaklığı ve daha büyük nominal akım vardır ve aynı ortamda, XLPE kablosunun boyutu (normal kesit) PVC kablodan 1 veya 2 daha küçük olabilir.Bunlar sadece ürünün kalitesini ve performansını iyileştirmekle kalmaz, aynı zamanda kablonun üretim maliyetini de düşürür.Zırhlı kablolar için çelik bant zırhlı kablolar, kabloların mekanik özelliklerini geliştirebilir ve kablolar, harici mekanik basınca dayanabilir.
Çelik kemer zırhı / çelik folyo zırh, çelik tel zırh / çelik tel zırh / SWA.Çelik bant zırhlı kablo modeli: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Fonksiyonu kullanın:
1. Kablo iletkeninin uzun vadeli izin verilen çalışma sıcaklığı 70 ℃'u geçmez
2. Kısa devre oluştuğunda (en uzun süre 5 saniyeyi geçmez), kablo iletkeninin maksimum sıcaklığı 160 ° C'yi geçmez.
3. Kablo döşendiğinde, ortam sıcaklığı 0 ℃'dan düşük olmamalıdır.Sıcaklık 0 ° C'nin altına düştüğünde önce ön ısıtma yapın.
4. Çok damarlı zırhsız kablonun minimum bükülme yarıçapı, kablo dış çapının 12 katından az olmamalı ve çok damarlı zırhlı kablonun minimum bükülme yarıçapı, kablo dış çapının 15 katından az olmamalıdır. .Tek damarlı zırhlı bir kablonun minimum bükülme yarıçapı, kablonun dış çapının 15 katından az olmamalı ve tek damarlı zırhsız bir kablonun minimum bükülme yarıçapı, kablonun dış çapının 20 katından az olmamalıdır. .
5. Anma gerilimi 0.6 / 1KV olan çapraz bağlı polietilen yalıtımlı güç kablosunun yapısal parametreleri
