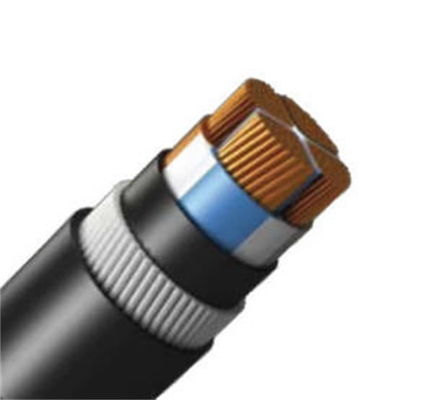

0.6 / 1kv Bakır Besleyici Xlpe İzoleli Kablo
1. Uygulama standartları
Ürün GB 12706.1'e göre üretilmiştir ve ayrıca IEC, BS ve DIN standartlarına uygun olarak müşterilerin gereksinimlerine göre üretilebilir.
2. Özellikler
l Yüksek elektrik performansı.
l Yüksek mekanik özellikler ve mükemmel aşınma direnci.
l İyi termal yaşlanma direnci ve çevresel stres çatlama direnci
l İyi yağ ve solvent direnci
l Yüksek dereceli ısı direnci
3. Temel teknik parametreler
l Bitmiş kablo yalıtım direnci testi
l Bitmiş kablonun gerilim testine dayan: arıza olmadan çalışma frekansı 3500v 5 dakika.
Özellikleri:
İletken: Sürünme direnci, yüksek esneklik, güçlü genişletilebilirlik, düşük geri tepme hızı, bağlantı kararlılığı.
İzolasyon: yüksek sıcaklık dayanımı, yanma önleyici, yaşlanma önleyici, sağlam ve dayanıklı, düşük karbonlu ortam.
Zırh katmanı: daha düşük maliyet ve daha iyi performans, özel bir iç içe geçme biçimi, sağlam ve sağlam.
Dış kılıf: PVC, kurşun veya kadmiyum içermez.Nemli yerlere monte edilebilir veya doğrudan gömülebilir veya binalara döşenebilir.
Emlak:
1. Uzun süreli çalışma için izin verilen en yüksek iletken çalışma sıcaklığı 90 derecedir.
2. Kısa devrede (Maksimum uzun süreli 5 saniyeden fazla değildir), iletken için en yüksek sıcaklık 250 dereceden fazla değildir.
3. Kablo yatay düşme sınırı olmadan döşenmiştir.Döşendiğinde ortam sıcaklığı 0'dan düşük olmamalıdır.Aksi takdirde önceden ısıtılmalıdır.
4. mükemmel elektrik performansı, kimyasal korozyona karşı direnç.
5. Döşendiklerinde tavsiye edilen çekişe dayanabilirler. Dışarıdan çekişe dayanabilirler.Yandıktan sonra sol düşük duman halojensizdir. Kablonun yanmasını geciktirin.
İçin voltaj derecesi XLPE Güç kablosu | No. x Nominal İletken Kesiti No. x mm2 | |||||||
1 çekirdek | 2 çekirdek | 3 çekirdek | 3 + 1 çekirdek | 4 çekirdek | 3 + 2 çekirdek | 4 + 1 çekirdek | 5 çekirdek | |
0.6 / 1 kV | 1x4 mm2 | 2x4 mm2 | 3x4 mm2 | 3x4 mm2 + 1x2.5mm2 | 4x4 mm2 | 3x4 mm2 + 2x2.5mm2 | 4x4 mm2 + 1x2.5mm2 | 5x2,5 mm2 |
1x6 mm2 | 2x6 mm2 | 3x6 mm2 | 3x6 mm2 + 1x4 mm2 | 4x6 mm2 | 3x6 mm2 + 2x4 mm2 | 4x6 mm2 + 1x4 mm2 | 5x4 mm2 | |
1x10 mm2 | 2x10 mm2 | 3x10 mm2 | 3x10 mm2 + 1x6 mm2 | 4x10 mm2 | 3x10 mm2 + 2x6 mm2 | 4x10 mm2 + 1x6 mm2 | 5x6 mm2 | |
1x16 mm2 | 2x16 mm2 | 3x16 mm2 | 3x16 mm2 + 1x10 mm2 | 4x16 mm2 | 3x16 mm2 + 2x10 mm2 | 4x16 mm2 + 1x10 mm2 | 5x10 mm2 | |
1x 25 mm2 | 2x 25 mm2 | 3x 25 mm2 | 3x25 mm2 + 1x16mm2 | 4x25 mm2 | 3x25 mm2 + 2x16mm2 | 4x25 mm2 + 1x16mm2 | 5x16 mm2 | |
1x35 mm2 | 2x35 mm2 | 3x 35 mm2 | 3x35 mm2 + 1x16mm2 | 4x35 mm2 | 3x35 mm2 + 2x16mm2 | 4x35 mm2 + 1x16mm2 | 5x25 mm2 | |
1x50 mm2 | 2x50 mm2 | 3x 50 mm2 | 3x50 mm2 + 1x25mm2 | 4x50 mm2 | 3x50 mm2 + 2x25mm2 | 4x50 mm2 + 1x25mm2 | 5x35 mm2 | |
1x70 mm2 | 2x70 mm2 | 3x 70 mm2 | 3x70 mm2 + 1x35mm2 | 4x70 mm2 | 3x70 mm2 + 2x35mm2 | 4x70 mm2 + 1x35mm2 | 5x50 mm2 | |
1x95 mm2 | 2x95 mm2 | 3x 95 mm2 | 3x95 mm2 + 1x50mm2 | 4x95 mm2 | 3x95 mm2 + 2x50mm2 | 4x95 mm2 + 1x50mm2 | 5x70 mm2 | |
1x120 mm2 | 2x120 mm2 | 3x 120 mm2 | 3x120mm2 + 1x70mm2 | 4x120 mm2 | 3x120mm2 + 2x70mm2 | 4x120mm2 + 1x70mm2 | 5x95 mm2 | |
1x150 mm2 | 2x150 mm2 | 3x 150 mm2 | 3x150mm2 + 1x70mm2 | 4x150 mm2 | 3x150mm2 + 2x70mm2 | 4x150 mm2 + 1x70 mm2 | ||
1x185 mm2 | 2x185 mm2 | 3x 185 mm2 | 3x185 mm2 + 1x95 mm2 | 4x185 mm2 | 3x185 mm2 + 2x95 mm2 | 4x185 mm2 + 1x95 mm2 | ||
1x240 mm2 | 3x 240 mm2 | 3x240mm2 + 1x120mm2 | 4x240 mm2 | 3x240mm2 + 2x120mm2 | 4x240mm2 + 1x120mm2 | |||
1x300 mm2 | 3x 300 mm2 | 3x300mm2 + 1x150mm2 | 4x300 mm2 | 3x300mm2 + 2x150mm2 | 4x300mm2 + 1x150mm2 | |||
1x400 mm2 | ||||||||
1x500 mm2 |
