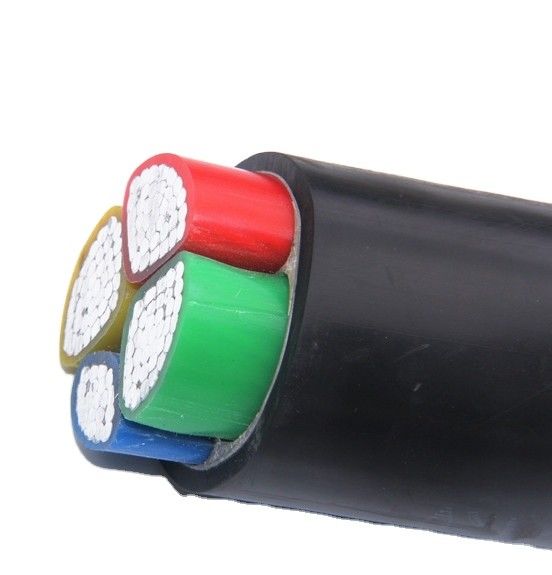

PVC XLPE İzoleli Güç Kablosu
1. XLPE zırhlı güç kablosu ulusal standartlara uygundur ve ulusal güvenlik sertifikalarının yeniden düzenlenmesini içeren CCC-Çin zorunlu sertifikasyonunu geçmiştir.
2. Uygulama kapsamı: bu ürün 0.6 / 1KV AC anma gerilimi için uygundur
3 İletkenin çalışma saatleri boyunca sıcaklığı 90 santigrat dereceyi geçmez
4. XLPE kablolar esas olarak akım iletimi için kullanılır, binalar, tüneller veya doğrudan yer altına döşenir ve harici basınca dayanabilir.
5. Gereksinimlerinize göre tel ve kabloları da özelleştirebiliriz.Kılıf ve izolasyonun yanı sıra iletken ve çapraz bağlantıların sayısını belirleyebilirsiniz.
6. Özellikler YJV
PVC izoleli güç kabloları ve yangına dayanıklı kablolar AC 50Hz ve 6KV altındaki anma gerilimine sahip iletim ve dağıtım hatlarında sabit döşenmeye uygundur.
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
Ürün kullanma kılavuzu:
1. İletken: bakır veya alüminyum.
2. Hem zırhlı hem de zırhsız güç kabloları mevcuttur.
3. Anma gerilimi: 0.6 / 1kV 3.6 / 6kV.
4. PVC veya PE kılıf.
5. Kablo damar numarası: bir çekirdek (tek çekirdek), iki çekirdek (çift çekirdek), üç çekirdek,
Dört çekirdek (dört eşit alan çekirdeği veya üç eşit alan çekirdeği ve küçük bir enine kesit nötr çekirdek),
Beş çekirdek (eşit alanlı beş çekirdek veya eşit enine kesite sahip üç çekirdek ve daha küçük kesit alanına sahip iki nötr çekirdek).
6. Standartlar: Çin ulusal standartları GB 12706 ve GB 12666.6 veya diğer özel özellikler, lütfen müşterilerden temin edin.
kullanım Koşulları
1. İletkenin izin verilen uzun süreli çalışma sıcaklığı 70oC'den yüksek olmayacaktır.
2. İletkenin maksimum kısa devre sıcaklığı (5 saniyeden fazla olmamak üzere) 160 oC'den yüksek olmayacaktır.
3. Güç kablolarının döşenmesi, seviye düşüşü ile sınırlı değildir ve ortam sıcaklığı 0 oC'nin altında olmayacaktır.
Bu durumda, kablo önceden ısıtılmalıdır.
4. Mükemmel kimyasal kararlılık, asit, alkali, gres, organik çözücü ve aleve karşı direnç.
5. Hafif, iyi bükme performansı, kolay kurulum ve bakım.
