| MOQ: | tartışılabilir |
| fiyat: | negotiable |
| standard packaging: | Demir-ahşap Tambur veya Bütün Ahşap Davul |
| Delivery period: | 8-15 gün |
| payment method: | L / C, T / T |
| Supply Capacity: | Ayda 100km |

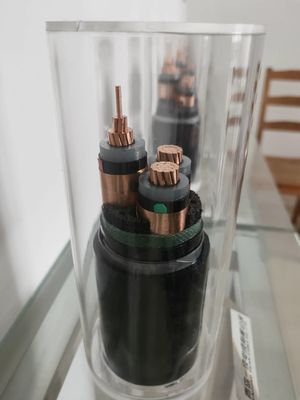

Dış mekan kimyasal korozyona dayanıklı esnek zırhlı kablo direnci
XLPE yalıtımlı zırhlı güç kablosunun tanıtımı
XLPE güç kabloları, 35kV ve altındaki güç iletim ve dağıtım sistemlerinde güç iletim ve dağıtım için kullanılır.Yağla ıslatılmış kağıt yalıtımlı güç kablolarının tam değiştirilmesinde ve PVC yalıtımlı güç kablolarının kısmi değiştirilmesinde yaygın olarak kullanılırEnerji, inşaat, madencilik, metalürji, petrokimya ve iletişim alanları dahil olmak üzere.
| No. çekirdek x | İzolasyon | Kabuk | Dış Ø | Ağırlık | 30°C'de hava akımları | Mevcut değerler 20°C'ye gömüldü | |
| Çapraz saniye. | kalınlığı | kalınlığı | Yaklaşık. | Yaklaşık. | |||
| İsimsel | |||||||
| Aşama | Tarafsız | değer | |||||
| mm2 | mm | mm | mm | mm | kg / km | A | A |
| 3 çarpı 4 artı 1 çarpı 2.5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
| 3×6+1×4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
| 3×10+1×6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
| 3×16+1×10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
| 3×25+1×16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
| 3×35+1×16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
XLPE yalıtımlı zırhlı güç kablosu standardı
Ürünler IEC60502 standardına eşdeğer fabrika özelliklerimize göre üretilebilir.Fabrika ayrıca müşterilerin gerektirdiği diğer standartlara göre özel güç kablolarını tasarlayabilir ve üretebilir..
XLPE yalıtımlı zırhlı güç kablosunun yapısı
İletici: Ağızdan alınan bakır ve alüminyum, çok zincirli bir iletken oluşturabilir.
İzolasyon: İletken, PE/PVE/XLPE/ kauçuk karışımı katmanıyla yalıtılmıştır.
Doldurma: Birleştirilen kablo, çekirdek teller arasındaki boşluğu doldurmak ve kabloyu yuvarlak yapmak için bir PVC kompozit malzemesi katmanı ile doldurulur.
Zırh: Uygun boyutta tek katmanlı galvanize çelik telden oluşur.
Kabuk: Zırhlı PVC kompozit malzemesinin dış tabakasını korur.
XLPE yalıtımlı zırhlı güç kablosunun nominal voltajı
0.6 / 1kV, 3.6 / 6kV; 6 / 10KV; 8.7 / 15KV; 12 / 20KV; 18 / 20KV; 19 / 33KV; 21 / 35KV; 26 / 35KV
XLPE yalıtımlı zırhlı güç kablosunun çalışma sıcaklığı
Sürekli normal çalışma 90 kez, acil aşırı yüklenme koşulunda 130 kez, kısa devre koşulunda 250 kez
xlpe yalıtımlı zırhlı güç kablosunun nominal kesit alanı
1.5 mm kare, 2.5 mm kare, 4 mm kare, 6 mm kare, 10 mm kare, 16 mm kare, 25 mm kare, 35 mm kare,50 mm kare, 70 mm kare,
95 mm kare, 120 mm kare, 150 mm kare, 185 mm kare, 240 mm kare, 300 mm kare, 400 mm kare, 500 mm kare,630 mm kare, 800 millimetre kare
Güç kablosu üretim aralığı
Tek çekirdekli kablo: 1,5 mm2 ila 800 mm2,
Çok çekirdekli kablolar: 1,5 mm kare ile 400 mm kare arasında
|
|
