XLPE yalıtımlı dış mekan zırhlı kablo

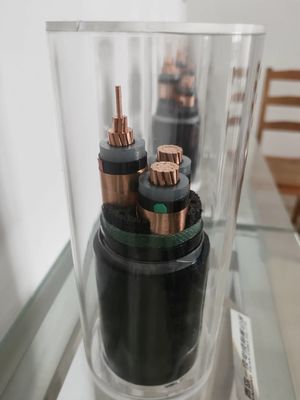

Tek damarlı 35mm zırhlı kablo
Tek damarlı 35mm zırhlı kablo, bir veya daha fazla XLPE yalıtımlı elektrik iletkenini sıradan PVC kılıflarla sabitleyen bir bileşendir. Bu bileşen, düşük voltajlı elektrik gücü iletmek için kullanılır. Düşük Voltajlı XLPE güç kabloları, binalarda kalıcı devreler olarak, yeraltına gömülü, havai veya çıplak olarak kurulabilir.
Fiziksel ve Elektriksel Özellikler
| Damar sayısı x |
Yalıtım |
Kılıf |
Dış Ø |
Ağırlık |
Havada akım taşıma kapasitesi 30°C |
Gömülü akım taşıma kapasitesi 20°C |
| kesit. |
kalınlık |
kalınlık |
yaklaşık. |
yaklaşık. |
| |
Nominal |
| Faz |
Nötr |
değer |
| mm² |
mm |
mm |
mm |
mm |
kg / km |
A |
A |
| 3×4+1×2.5 |
0.7 |
0.7 |
1.8 |
12.7 |
277 |
37 |
47 |
| 3×6+1×4 |
0.7 |
0.7 |
1.8 |
13.9 |
363 |
47 |
60 |
| 3×10+1×6 |
0.7 |
0.7 |
1.8 |
16.1 |
527 |
64 |
81 |
| 3×16+1×10 |
0.7 |
0.7 |
1.8 |
18.6 |
766 |
85 |
106 |
| 3×25+1×16 |
0.9 |
0.7 |
1.8 |
22.2 |
1140 |
113 |
137 |
| 3×35+1×16 |
0.9 |
0.7 |
1.8 |
24.6 |
1475 |
139 |
164
|
Uygulama
XLPE yalıtımlı güç kabloları, enerji iletim hatları olarak kullanılır. Genel koşullar aşağıdaki gibidir:
Esas olarak güç iletimi veya kontrol kablosu olarak kullanılır.
Nemli veya kuru ortamlarda genel çalışma sıcaklığı 90°C'ye kadar (acil durumda 130°C ve kısa devrede 250°C).
Voltaj oranı 600/1Kv'dir.
Havai (hava) tesisatları, ana güç hatları veya yeraltına veya toza gömülü yardımcı güç hatları için uygundur.
Kablo kanalları, kablo tepsileri, kablo merdivenleri, tüneller veya borular içinde ve anahtar dolapları ve diğer karmaşık çalışma ortamlarında.
Elektromanyetik etkileri izole etmek, paraziti önlemek, paraziti önlemek ve mukavemeti artırmak gerektiğinde, metal kılıf (metal, özellikle alüminyum kaplama) veya metal tel zırh (özellikle çelik tel zırh-SWA) sonrasında mükemmel çalışabilir.
Ürün Özelliği
Mükemmel elektriksel ve fiziksel özellikler - daha az elektriksel iletim kaybı ve enerji tasarrufu.
Yüksek akım taşıma kapasitesi - daha yüksek çalışma sıcaklığı.
Daha yüksek mukavemet ve stabilite - termal deformasyona, gerilme çatlamasına ve termal yaşlanmaya karşı direnç.
Kolay kurulum - hat düzeni kısıtlaması yok, arazi veya yükseklik kısıtlaması yok.
Bakım gerektirmez - 60 yıla kadar hizmet ömrü.
Avantajımız
Yalnızca yüksek kaliteli XLPE yalıtım malzemeleri kullanılır.
Kitle üretimi size rekabetçi fiyatlar sunar.
Ücretsiz numune ve OEM sağlanır.
Standart
0.6/1KV XLPE yalıtımlı güç kablosu aşağıdaki spesifikasyonları karşılar veya aşar:
IEC 60332-1, yangın koşullarında elektrikli ve optik kablolar için bir testtir.
IEC 60502-1 yalıtımlı ve ekstrüde edilmiş güç kabloları ve aksesuarları, 1 kV ve 3 kV nominal voltajlar.
IEC 60754, kablo malzemelerinin yanması sırasında oluşan gazı test eder.
IEC 61034, belirli koşullar altında yanan bir kablonun duman yoğunluğunun ölçümüdür.
BS 7870-3, güç dağıtımı ve enerji üretimi için düşük ve orta voltajlı polimer yalıtımlı kablolar.
DIN VDE0276-603 Güç Kabloları - Bölüm 603: 0.6 / 1 kV nominal voltajlı dağıtım kabloları.
ANSI/NEMA WC 70-2009/ICEAS-95-658, 2000 volt veya daha az nominal güçte, elektrik enerjisini dağıtmak için kullanılan bir güç kablosu.
AS/NZS 4026: 2008 Kablo - Yeraltı konut güç dağıtım sistemi için Standards Australia.
AS/NZS 4961: 2003 kablolar - polimer yalıtım - güç dağıtımı ve servis uygulamalarında kullanılır.
AS/NZS 5000.1: 2005 kablo - polimer yalıtım - 0.6/1 (1.2) kV ve altı çalışma voltajları için uygundur.
PVC yalıtımlı güç kabloları için diğer eşdeğer standartlar.
