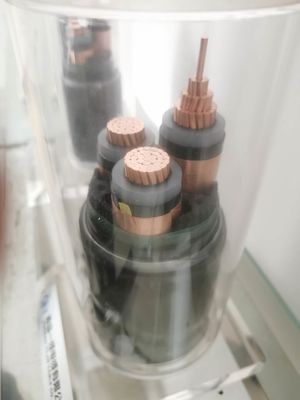

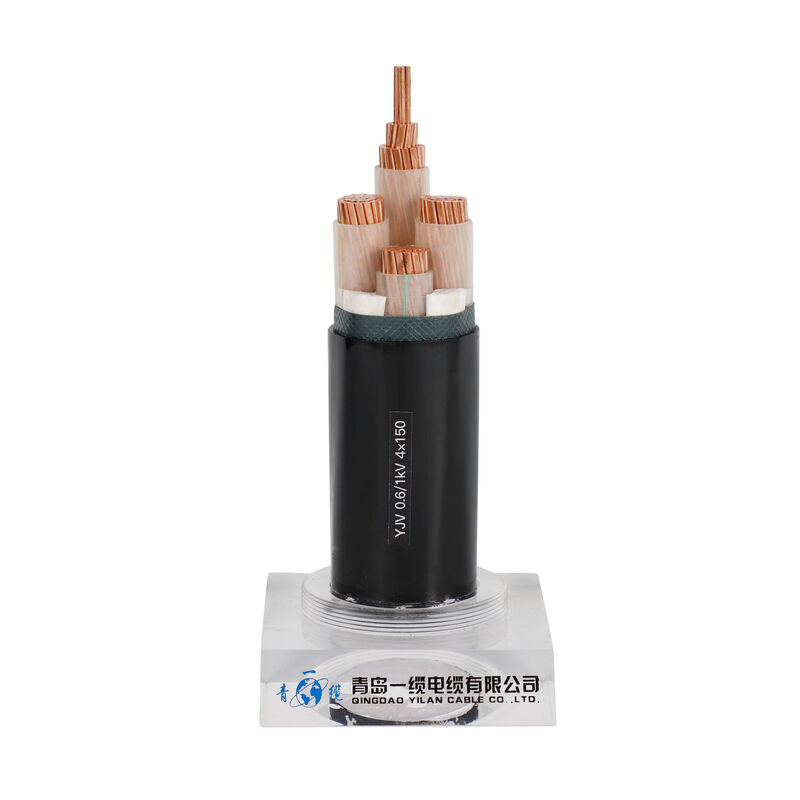

XLPE korumalı dış mekan zırhlı kablo
Uygulamalar:
Kamu hizmeti Demiryolu istasyonları, karayolu ve demiryolu tünelleri, genel aydınlatma, otoparklar, kamu hizmet binaları. |
Mülkiyet ve kişisel güvenlik Alışveriş merkezleri, havaalanları, yer altı raylı sistemler, okullar, hastaneler, oteller, tiyatrolar, kiliseler. |
Yüksek sıcaklık durumu Dökümhaneler, elektrik santralleri, kazan daireleri, demir ve çelik endüstrileri, denizcilik ve gemi binaları. |
Potansiyel olarak patlayıcı alan Rafineriler, kimya tesisleri, petrol ve gaz üretimi, dolum istasyonları, işleme tesisleri, garajlar. |
Hijyen durumu Yiyecek ve içecek işleme, ilaç işleri, hastaneler, mutfaklar, soğutma tesisleri. |
Genel kurulum Güç dağıtımı ve alt devreleri, yangın alarmları ve acil durum, asansörler ve yürüyen merdivenler aydınlatma, aydınlatma ve güç. |
Açıklama:
Yangına dayanıklı Yanmaz veya yanmayı desteklemez.IEC 60331 ve BS 6387 gereksinimlerine uyun. |
Yüksek çalışma sıcaklığı 250 ° C'ye kadar sürekli çalışma sıcaklığı ve 1083 ° C bakırın erime noktasına yaklaşana kadar kısa süreler için. |
Doğal alev geçirmez bariyer Yanmaz bir kılıf ile yüksek sıkıştırılmış yalıtım, buharların, gazların veya alevlerin geçişine direnecektir. |
Yüksek mekanik dayanım Gerçekten sağlamdır ve bükülme, bükülme ve düzleşme gibi önemli miktarda gerilime dayanabilir. |
Esnek Mevcut kablolama yollarını ve düzensiz şekilleri takip etmek için tamamen tavlanmış ve son derece sünek ve kolayca manipüle edilebilir. |
Yaşlanmayan, Entegre toprak sürekliliği, Küçük toplam çap Su geçirmez, Korozyona dayanıklı, Radyasyona dayanıklı Mükemmel elektrik koruması, Kolay kurulum, Uzun servis ömrü |
Fiziksel ve Elektriksel Özellikler
Sayı sayısı x | İzolasyon | Kılıf | Dış Ø | ağırlık | Havadaki mevcut derecelendirmeler 30 ℃ | Mevcut derecelendirmeler 20 ℃ gömüldü | |
çapraz saniye. | kalınlık | kalınlık | yakl. | yakl. | |||
Nominal | |||||||
Evre | Nötr | değer | |||||
mm² | mm | mm | mm | mm | kg / km | Bir | Bir |
3 × 4 + 1 × 2,5 | 0.7 | 0.7 | 1.8 | 12.7 | 277 | 37 | 47 |
3 × 6 + 1 × 4 | 0.7 | 0.7 | 1.8 | 13.9 | 363 | 47 | 60 |
3 × 10 + 1 × 6 | 0.7 | 0.7 | 1.8 | 16.1 | 527 | 64 | 81 |
3 × 16 + 1 × 10 | 0.7 | 0.7 | 1.8 | 18.6 | 766 | 85 | 106 |
3 × 25 + 1 × 16 | 0.9 | 0.7 | 1.8 | 22.2 | 1140 | 113 | 137 |
3 × 35 + 1 × 16 | 0.9 | 0.7 | 1.8 | 24.6 | 1475 | 139 |
164 |
İnşaatlar:
Çekirdek 1 2 3 4 5 3 + 1 3 + 2 4 + 1 Çekirdek
Çalışma hayatı <25 yıl
İletken bakır tipi, sınıf 5
Oksijensiz bakırdan ince tellerin malzemesi
İzolasyon mineral bileşiği malzemesi (MgO)
Damar yalıtımının rengi Kırmızı / Beyaz / Mavi / Siyah / Yeşil / Sarı (İsteğe bağlı)
Kılıf malzemesi düşük smorke halojensiz Poliolefin (LSZH / LSOH PO)
Gerilim 600 ~ 1000 VOLTS
Avantaj Derinliklere kadar 500 mtr
Bölüm 0.25mm2 ~ 95.00mm2 / AWG1 ~ AWG14
Minimum bükülme yarıçapı Kablo kurulumu izin verilen bükülme yarıçapı, kablo genişliğinin 6 katından az olmamalıdır
Alev direnci GB / T18380.1-2001 testi ve GB5023.6-2012'yi geçer
İzole kılıf Alüminyum (AL)
