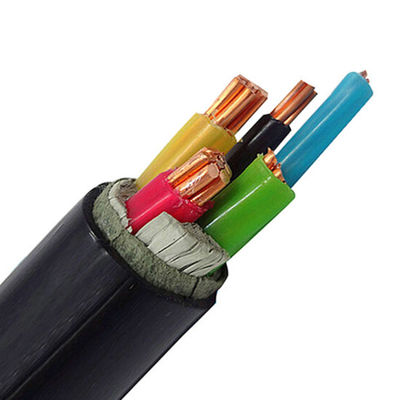

0.6 / 1kV 35mm Bakır Damarlı XLPE İzoleli Güç Kablosu
Ürün açıklaması ve uygulaması
Güç kablosu, genellikle kılıfın tamamı ile sabitlenmiş bir veya daha fazla elektrik iletkeninin bir bileşenidir.Bu bileşen gücü iletmek için kullanılır.Güç kabloları, kalıcı kablolama olarak, yere gömülü, baş üstü veya çıplak olarak binalara döşenebilir.
0.6 / 1kV ile 8.7 / 15kV iletim ve dağıtım sistemlerinde iletim ve dağıtım için kullanılır.Genellikle elektrik enerjisi, inşaat, madencilik, metalurji, petrokimya endüstrisi ve iletişim ve diğer alanlarda kullanılır.
Fiziksel ve Elektriksel Özellikler
|
Sayı sayısı x
|
İzolasyon
|
Kılıf
|
Dış Ø
|
ağırlık
|
Havadaki mevcut derecelendirmeler 30 ℃
|
Mevcut derecelendirmeler 20 ℃ gömüldü
|
|
çapraz saniye.
|
kalınlık
|
kalınlık
|
yakl.
|
yakl.
|
|
|
Nominal
|
|
Evre
|
Nötr
|
değer
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
Bir
|
Bir
|
|
3 × 4 + 1 × 2,5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Uygulama:
Bu ürün, 0.6 / 1kv AC anma gerilimi ve 50Hz çalışma frekansı ile güç iletimi ve dağıtımı için uygundur.
1kV güç iletim ve dağıtım sistemlerinde güç iletimi ve dağıtımı için alçak gerilim güç kabloları kullanılır.Elektrik enerjisi, madencilik, inşaat, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılır ve yağa batırılmış kağıt yalıtımlı güç kablolarının yerini tamamen alır.
XLPE yalıtımlı güç kabloları XLPE yalıtımlı güç kabloları, kağıt yalıtımlı kablolara ve PVC yalıtımlı kablolara göre daha fazla avantaja sahiptir.Çapraz bağlı polietilen kablo, yüksek elektriksel mukavemete, mekanik mukavemete, yüksek yaşlanma direncine, kimyasal korozyon direncine, çevresel strese, basit yapıya, rahat kullanıma sahiptir ve yüksek sıcaklıklarda uzun süre kullanılabilir.Düşme limiti olmadan yerleştirilebilir.
XLPE kablosunun avantajları: XLPE kablosunun daha uzun süreli çalışma sıcaklığı ve daha büyük nominal akım vardır ve aynı ortamda XLPE kablosunun boyutu (normal kesit) PVC kablodan 1 veya 2 daha küçük olabilir.Bunlar sadece ürünün kalitesini ve performansını iyileştirmekle kalmaz, aynı zamanda kablonun üretim maliyetini de düşürür.Koruma kablosu
Çelik bant zırhlı kablo, kablonun mekanik özelliklerini geliştirebilir ve kablo, harici mekanik basınca dayanabilir.
Çelik kemer zırhı / çelik folyo zırh, çelik tel zırh / çelik tel zırh / SWA.Çelik bant zırhlı kablo modeli: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Çalışma karakteristikleri
1) Çalışma sıcaklığı
İletkenin izin verilen maksimum sürekli çalışma sıcaklığı 90 ° C'yi geçmemelidir.
2) İletken kısa devre sıcaklığı
250 ℃'u geçmemelidir.(En uzun süre 5 saniyedir)
3) Bükülme yarıçapı:
Tek damarlı kablonun bükülme yarıçapı: 20D Çok damarlı kablonun bükülme yarıçapı: 15D
D = kablonun gerçek toplam çapı (mm)
4) Kurulum sıcaklığı:
Minimum kurulum sıcaklığı 0 ° C'dir.
Anma akımını hesaplamak için kullanılan döşeme koşulları ve temel parametreler:
Döşeme yöntemi:
Havadaki ortam sıcaklığı: 40 ℃ Doğrudan gömülü: 25 ℃ Toprak ısıl direnci 1.0 ℃ · m / W
Tek damarlı kablo düzeni: paralel (yan yana: 1D D = çap)
