95mm2 Xlpe İzoleli Zırhlı Güç Kablosu Üreticisi
XLPE yalıtımlı kablonun tanıtımı:

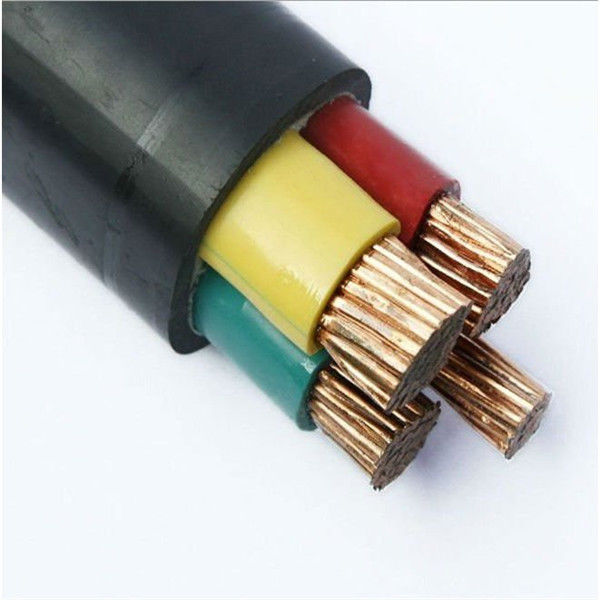

Güç kablosu: XLPE veya PVC yalıtımlı bakır damarlı güç kablosu, PVC veya PE dış kılıf, STA çelik bant zırhlı veya zırhsız güç kablosu / kablosu
Tür: Yjv22 Yjv23 Yjlv22 Yjlv23
Çekirdek sayısı: tek çekirdekli, 2 çekirdek, 3 çekirdek, 4 çekirdek, 5 çekirdek
Üretim aralığı: 1.5mm2, 2.5mm2, 4mm2, 6mm, 10mm2, 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, 95mm2, 120mm2, 150mm2, 185mm2, 240mm2, 300mm2 400mm2, 500mm2, 630mm2
İlgili voltaj: 300 / 300v, 300 / 500v, 450 / 750v, 0.6 / 1kV
Fiziksel ve Elektriksel Özellikler
|
Sayı sayısı x
|
İzolasyon
|
Kılıf
|
Dış Ø
|
ağırlık
|
Havadaki mevcut derecelendirmeler 30 ℃
|
Mevcut derecelendirmeler 20 ℃ gömüldü
|
|
çapraz saniye.
|
kalınlık
|
kalınlık
|
yakl.
|
yakl.
|
|
|
Nominal
|
|
Evre
|
Nötr
|
değer
|
|
mm²
|
mm
|
mm
|
mm
|
mm
|
kg / km
|
Bir
|
Bir
|
|
3 × 4 + 1 × 2,5
|
0.7
|
0.7
|
1.8
|
12.7
|
277
|
37
|
47
|
|
3 × 6 + 1 × 4
|
0.7
|
0.7
|
1.8
|
13.9
|
363
|
47
|
60
|
|
3 × 10 + 1 × 6
|
0.7
|
0.7
|
1.8
|
16.1
|
527
|
64
|
81
|
|
3 × 16 + 1 × 10
|
0.7
|
0.7
|
1.8
|
18.6
|
766
|
85
|
106
|
|
3 × 25 + 1 × 16
|
0.9
|
0.7
|
1.8
|
22.2
|
1140
|
113
|
137
|
|
3 × 35 + 1 × 16
|
0.9
|
0.7
|
1.8
|
24.6
|
1475
|
139
|
164
|
Uygulama:
Bu ürün, 0.6 / 1kv AC anma gerilimi ve 50Hz çalışma frekansı ile güç iletimi ve dağıtımı için uygundur.
1kV güç iletim ve dağıtım sistemlerinde güç iletimi ve dağıtımı için alçak gerilim güç kabloları kullanılır.Elektrik enerjisi, madencilik, inşaat, metalurji, petrokimya ve iletişim alanlarında yaygın olarak kullanılır ve yağa batırılmış kağıt yalıtımlı güç kablolarının yerini tamamen alır.
XLPE yalıtımlı güç kabloları XLPE yalıtımlı güç kabloları, kağıt yalıtımlı kablolara ve PVC yalıtımlı kablolara göre daha fazla avantaja sahiptir.Çapraz bağlı polietilen kablo, yüksek elektriksel mukavemete, mekanik mukavemete, yüksek yaşlanma direncine, kimyasal korozyon direncine, çevresel strese, basit yapıya, rahat kullanıma sahiptir ve yüksek sıcaklıklarda uzun süre kullanılabilir.Düşme limiti olmadan yerleştirilebilir.
XLPE kablosunun avantajları: XLPE kablosunun daha uzun süreli çalışma sıcaklığı ve daha büyük nominal akım vardır ve aynı ortamda XLPE kablosunun boyutu (normal kesit) PVC kablodan 1 veya 2 daha küçük olabilir.Bunlar sadece ürünün kalitesini ve performansını iyileştirmekle kalmaz, aynı zamanda kablonun üretim maliyetini de düşürür.Koruma kablosu
Çelik bant zırhlı kablo, kablonun mekanik özelliklerini geliştirebilir ve kablo, harici mekanik basınca dayanabilir.
Çelik kemer zırhı / çelik folyo zırh, çelik tel zırh / çelik tel zırh / SWA.Çelik bant zırhlı kablo modeli: VV22, VV23, VLV22, VLV23, YJ V22, YJV23, YJLV22, YJLV23, ZR-VV22, NH-VV2 2, WDZ-YJV22, WDZ-YJV23, WDZ-YJY22
Fonksiyonu kullanın:
1. Kablo iletkeninin izin verilen uzun süreli çalışma sıcaklığı 70 ℃'u geçmez
2. Kısa devre oluştuğunda (en uzun süre 5 saniyeyi geçmez), kablo iletkeninin maksimum sıcaklığı 160 ° C'yi geçmez.
3. Kablo döşendiğinde, ortam sıcaklığı 0 ℃'dan düşük olmamalıdır.Sıcaklık 0 ° C'nin altına düştüğünde önce ön ısıtma yapın.
4. Çok damarlı zırhsız kablonun minimum bükülme yarıçapı, kablo dış çapının 12 katından az olmamalıdır ve çok damarlı zırhlı kablonun minimum bükülme yarıçapı, kablo dış çapının 15 katından daha küçük olmamalıdır. .Tek damarlı zırhlı bir kablonun minimum bükülme yarıçapı, kablonun dış çapının 15 katından az olmamalı ve tek damarlı zırhsız bir kablonun minimum bükülme yarıçapı, kablonun dış çapının 20 katından az olmamalıdır. .
5. 0.6 / 1KV nominal gerilimli XLPE yalıtımlı güç kablosunun yapısal parametreleri
